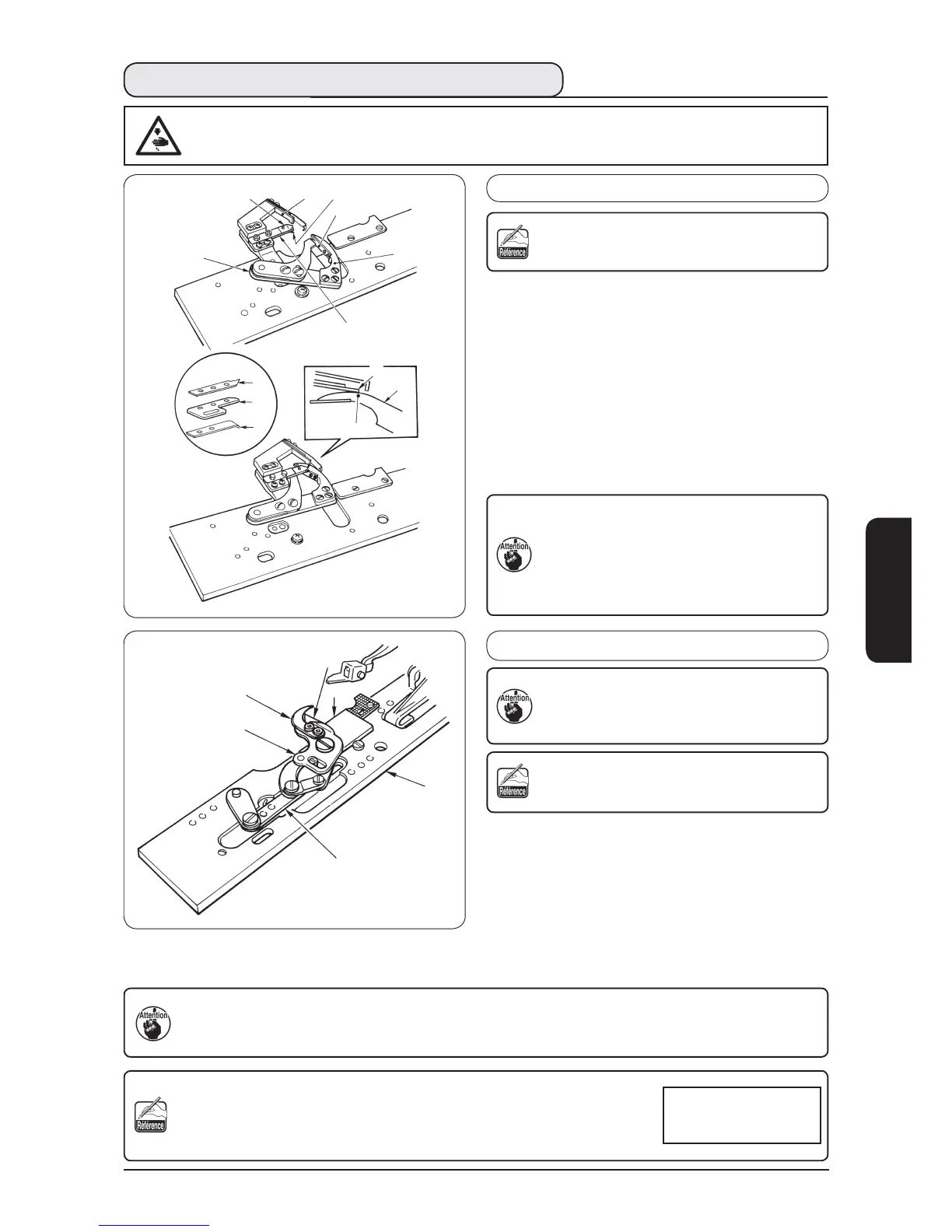

Types S et R (coupe de fil longue)
La coupe du fil de boucleur et du cordonnet s’
effectue sur la position de l’origine du socle d’
entraînement et le presseur remonte après la coupe.
1) Le fil de boucleur et le cordonnet ont été réglés de
façon à être séparés vers le haut et le bas par la
plaque de manutention des fils
.
2)
Le fil de boucleur est maintenu avec précision entre
la plaque de fixation du pince-fil de boucleur
et le
pince-fil de boucleur
du ressort à lame tandis que le
cordonnet est maintenu avec précision entre la plaque
de fixation du pince-fil de boucleur
et le pince-
cordonnet
du ressort à lame.
3)
Un réglage a été effectué de façon que le haut du
couteau fixe
soit aligné sur le point encoché
du couteau mobile
lorsque la course du bras d’
actionnement du coupe-fil de boucleur
est maximale.
Lorsque l’extrémité coupée (déchet de fil) du fil
du boucleur ou du cordonnet est pressée avec le
p
resse-fil du boucleur
ou le presse-cordonnet
,
une défaillance de presse survient. Il en résultera
des sauts de points au début de la couture ou
encore des points défectueux. Pour cette raison, il
c
onvient d’éliminer les déchets de fil.
■
Types J et C (coupe de fil courte)
Lorsqu’on déplace complètement le socle d’
entraînement vers l’arrière manuellement, le couvercle
inférieur du couteau supérieur
chevauche le
couteau fendeur. Retirer l’ensemble de presseur
.
La coupe du fil de boucleur et du cordonnet est
effectuée sur l’origine du socle d’entraînement
après le relevage du presseur.
1) Le fil de boucleur et le cordonnet ont été réglés
de façon à être séparés du tissu par la plaque de
manutention des fils
.
2)
La biellette de commande
est actionnée et le
couteau inférieur
et le couteau supérieur
s’
entrecroisent pour couper le fil.
3)
Le couvercle inférieur du couteau supérieur
contrôle
la variation de la longueur restante du fil de boucleur
lorsque le fil de boucleur vient en contact avec la lame
du couteau mob
ile.
(9) Réglage du coupage du fil du boucleur
AVERTISSEMENT :
Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre
hors tension avant d’effectuer les opérations ci-dessous.
Au moment de l’expédition de l’usine ou lorsque les jeux de presseur suivants sont utilisés, utiliser le
couteau de coupe du tissu de la même taille que celui fourni avec la machine. Si on utilise un couteau
de coupe du tissu de taille différente de celui fourni avec la machine, ceci risque de provoquer la
cassure du couteau ou d’autres problèmes similaires.
A la sortie d’usine standard, le type J est équipé du presseur M et le type C
du presseur S.
On peut changer la longueur de couture comme suit en installant un
ensemble de presseur en option et en changeant uniquement la position d’
installation de l’ensemble de couteau.
Ensemble S : 16 à 26 mm
Ensemble M : 24 à 34 mm
Ensemble L : 32 à 42 mm
