53
DEUTSCH

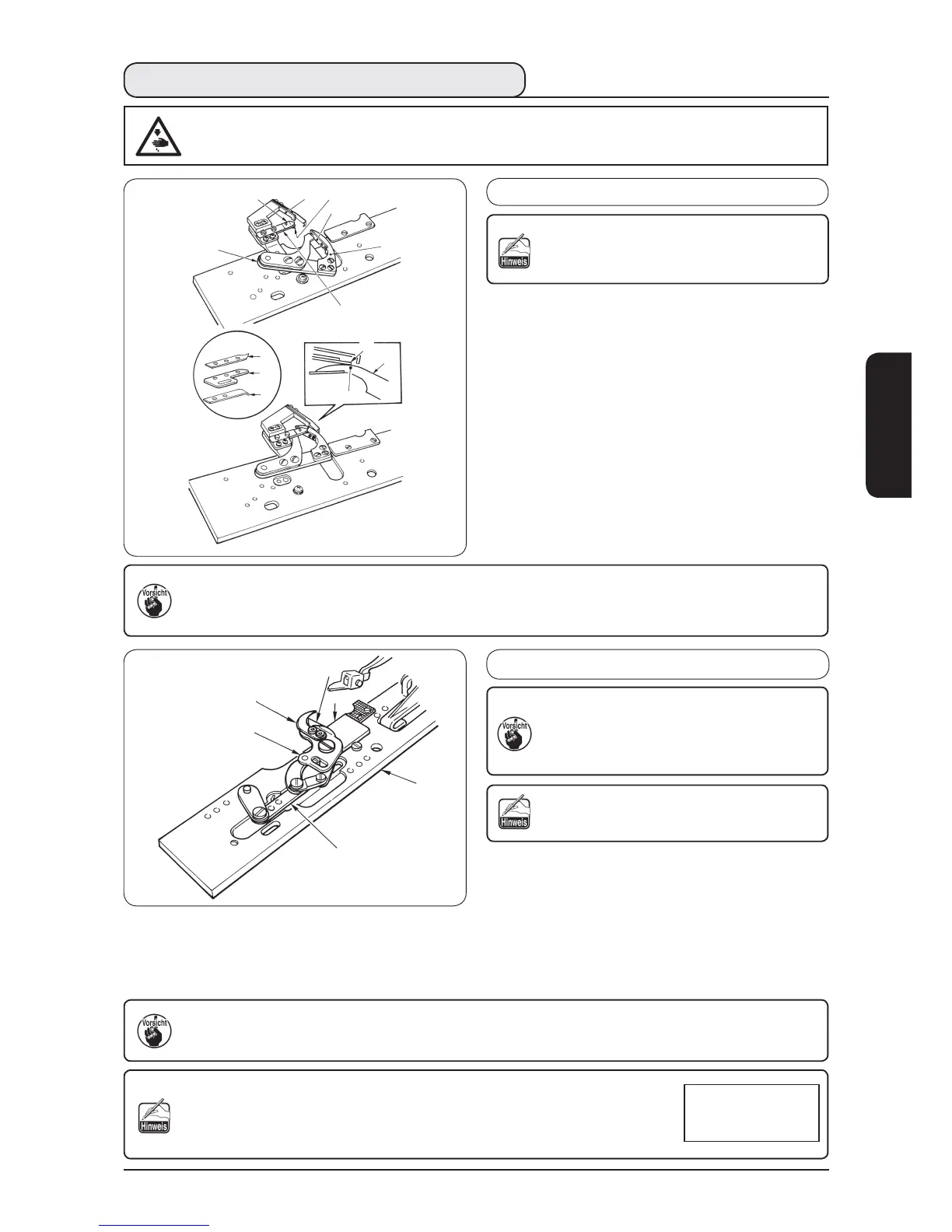

(9) Einstellen des Greiferfadenschnitts
■
Typ S und R (Langfadenabschneiden)
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
■
Typ J und C (Kurzfadenabschneiden)
Wird die Maschine im werksseitig eingestellten Zustand oder mit den folgenden Stoffdrückersätzen
verwendet, ist das Stoffmesser derselben Größe wie das der Standardausstattung zu verwenden. Wird ein
Stoffmesser einer anderen Größe verwendet, kommt es zu einem Bruch der Messereinheit oder dergleichen.
Im Standardausstattungszustand des Typs J ist der Stoffdrücker des Satzes M
installiert, während derjenige des Satzes S am Typ C installiert ist.
Die Nählänge kann auf die unten angegebenen Werte geändert werden, indem
der gesonderte Stoffdrückersatz installiert und nur die Montageposition der
Messereinheit verstellt wird.
Satz S : 16 bis 26 mm
Satz M : 24 bis 34 mm
Satz L : 32 bis 42 mm
Hinweis
Wenn das abgeschnittene Ende (Fadenabfall) des Greiferfadens oder der Gimpe in der
Greiferfadenklemme
bzw. der Gimpenklemme
hängen bleibt, kommt es zu einem
Fadenklemmfehler. Infolgedessen kommt es zu Stichauslassen am Nähanfang oder zu fehlerhaften
Stichen. Daher müssen Fadenabfälle beseitigt werden.
1) Greiferfaden und Gimpe sind so eingestellt, dass sie
nach oben und unten durch die Fadenführungsplatte
getrennt werden.
2) Der Greiferfaden wird genau zwischen der
Greiferfadenklemmen-Befestigungsplatte
und der
Greiferfadenklemme
der Blattfeder gehalten, und die
Gimpe wird genau zwischen der Greiferfadenklemmen-
Befestigungsplatte
und der Gimpenklemme
der
Blattfeder gehalten.
3) Die Einstellung ist so durchgeführt worden, dass
die Oberkante des Gegenmessers
auf den
Markierungspunkt
des Schwingmessers
ausgerichtet ist, wenn der Hub des Greiferfadenmesser-
Betätigungsarms
am größten ist.
Das Greiferfaden- und Gimpenmesser
wird an der Position des Transportbasis-
Nullpunkts betätigt, und der Stoffdrücker
wird nach dem Abschneiden angehoben.
Wird die Transportbasis von Hand bis zum
Anschlag nach hinten bewegt, kommt die
untere Obermesserabdeckung
mit dem
Stoffmesser in Berührung, so dass die
Stoffdrückereinheit
entfernt werden muss.
2) Die Antriebsstange
wird betätigt, und Untermesser
und Obermesser
greifen ineinander ein, um
Fadenabschneiden durchzuführen.
3) Die untere Obermesserabdeckung
steuert die Variation des restlichen Greiferfadens, wenn der
Greiferfaden mit der Klinge des Schwingmessers in Berührung kommt.
1) Greiferfaden und Gimpe sind so eingestellt, dass
sie durch die Fadenführungsplatte
vom Stoff
getrennt werden.
Das Greiferfaden- und Gimpenmesser wird an der
Position des Transportbasis-Nullpunkts betätigt,
nachdem der Stoffdrücker angehoben worden ist.
