45
DEUTSCH
Stellen Sie die Standardposition der Nadelstange
gemäß dem unten beschriebenen Verfahren mit Hilfe
der im Lieferumfang der Nähmaschine enthaltenen
Einstelllehre ein, wenn sich die Nadelstange an der
inneren Tiefstellung befindet.
1) Die Stichplatte entfernen. Anstelle der Stichplatte
die mit der Maschine gelieferte Einstelllehren-
Trägerplatte
an der Maschine anbringen.
2) Die mit der Maschine gelieferte Einstelllehre
auf die Einstelllehren-Trägerplatte
setzen und
prüfen, ob die Nadelstange auf die Aussparung
der Einstelllehre ausgerichtet ist, wenn sie sich in
der inneren Tiefstellung befindet.
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.

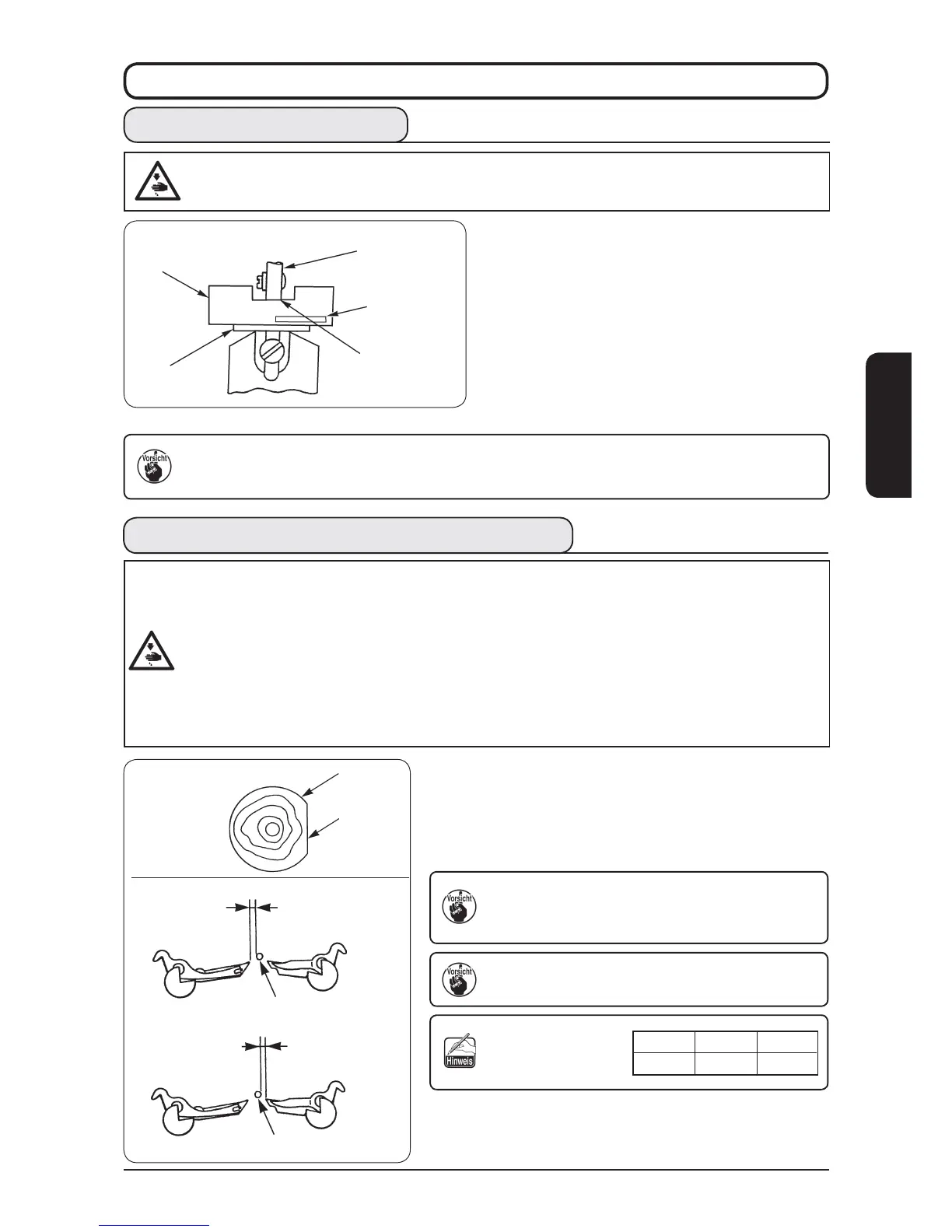

11. WARTUNG
(1) Höhe der Nadelstange
Nadelstange
Ausrichten
(2) Synchronisierung von Nadel und Greifer
1) Die Nadelstange auf die innere Tiefstellung
bringen, die Befestigungsschrauben
des unteren
Greiferantriebswellen-Kettenrads lösen, und den
Greiferantriebsnocken
so verstellen, dass seine
Abflachung nach vorn zeigt. Dann die Schrauben
provisorisch anziehen.
Die Stichbreiten der
einzelnen Typen sind
in der folgenden
Tabelle angegeben.
SS/RS JS/CS TS
2,3 2,5 2,3
Nadel (innere Tiefstellung)
Abflachung
Führen Sie die Arbeit durch, nachdem Sie die
Stichbreite und die Höhe der Nadelstange überprüft
haben.
Für alle Typen beträgt die maximale Stichbreite 3,2
mm. Falls die Stichbreite 3,2 mm überschreitet,
verwenden Sie den gesonderten Greifer (links) und
Spreizer (links).
Eingravierte
Markierung
Nadel (äußere Tiefstellung)
Es gibt zwei Arten von Einstelllehren
.
• Mit eingravierter Markierung „32021404“ für Typ S/R/J/C
• Ohne eingravierte Markierung für Typ T
GEFAHR:
Führen Sie die Arbeit unter Beachtung der folgenden Hinweise aus, um sich gegen Einklemmen von
Händen, Fingern und Armen zwischen Nähmaschine und unterer Abdeckung zu schützen, was zu
schweren Verletzungen führen kann, wenn Sie die Nähmaschine aus ihrer Ruhestellung anheben.
•
Verriegeln Sie unbedingt den Gelenkstopper, um die Nähmaschine einwandfrei in ihrer
angehobenen Position zu sichern.
*
Lesen Sie die Beschreibung des Verfahrens zum Anheben/Absenken der Nähmaschine auf S. 3 bis S.
5 durch.
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten, schalten Sie vor Be-
ginn der Arbeit die Stromversorgung aus.
1)
2)
a=b
b
a
