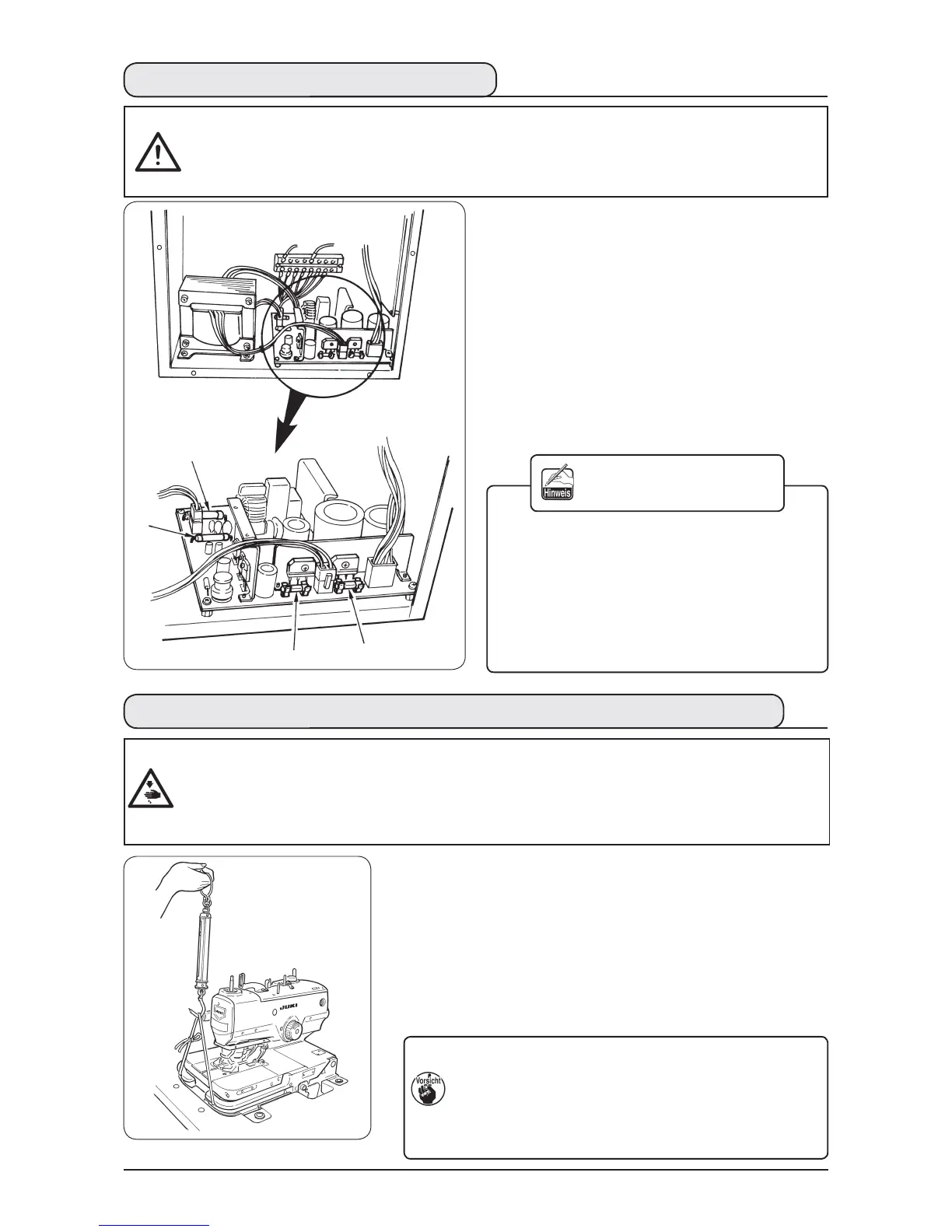

56
WARNUNG :
Um elektrische Schläge oder Verletzungen durch plötzliches Anlaufen der Nähmaschine zu verhüten, die
Stromversorgung ausschalten und mindestens 5 Minuten warten, bevor die Abdeckung entfernt wird.
Um Verletzungen zu verhüten, die Stromversorgung ausschalten und die durchgebrannte Sicherung
nach Beseitigung der Störungsursache durch eine neue Sicherung der gleichen Kapazität ersetzen.
1) Die Stromversorgung mit dem Netzschalter
ausschalten, nachdem sichergestellt ist, dass die
Nähmaschine stillsteht.
2) Das Netzkabel von der Netzsteckdose abziehen,
nachdem sichergestellt ist, dass der Netzschalter
ausgeschaltet ist. Dann mindestens 5 Minuten
lang warten.
3) Die sechs Befestigungsschrauben der Rückwand
des Schaltkastens entfernen. Dann die Rückwand
vorsichtig öffnen.
4) Die auszuwechselnde Sicherung am Glaskolben
halten und herausziehen.
5) Nur Sicherungen der vorgeschriebenen
Nennbelastung verwenden.
Die Maschine ist mit den
folgenden vier Sicherungen
ausgestattet.
und
Zum Schutz der Servomotor-Stromver-
sorgung
jeweils 15 A (Standard-Schmelzsicherung, Lei-
terplatten-Direktmontage)
Zum Schutz der Steuerstromversorgung und
Aktivspannung
10 A (träge Sicherung)
Zum Schutz der Schrittmotoren
6,3 A (träge Sicherung)
(13) Auswechseln der Sicherungen
(14) Standard des Austauschzeitpunkts des Gasdruckfederbeins
1) Das Gasdruckfederbein ist eines der Verschleißteile. Das Gas
im Gasdruckfederbein entweicht mit der Zeit auf natürliche Wei-
se, selbst wenn die Benutzungshäufigkeit niedrig ist, und das
Federbein kann den Druck zur Gewährleistung der Sicherheit
nicht anzeigen.
Falls eine Kraft von 156 N oder mehr notwendig ist, um die
Nähmaschine an Schnüren anzuheben, die am Vorderende des
Maschinenbetts angebracht wurden, wie in der linken Abbildung
gezeigt, ersetzen Sie das Federbein unverzüglich durch ein
Original-JUKI Gasdruckfederbein (Teile-Nr.: 40061247).
Das Gasdruckfederbein ist ein Teil, das bedenkenlos be-
nutzt werden kann. Es können jedoch Schäden am Stan-
genteil oder an einem gegen Seitenkräfte empfindlichen
Teil entstehen, wenn das Gasdruckfederbein voll ausge-
fahren ist. Lassen Sie daher bei der Wartung oder Reini-
gung der Nähmaschine größte Sorgfalt walten.
GEFAHR:
Es besteht die Gefahr schwerer Verletzungen durch Einklemmen von Händen, Fingern und Armen,
wenn Sie versuchen, die Nähmaschine mit defektem Gasdruckfederbein anzuheben, da die Nähma-
schine sehr schwer ist.
Um
einen Unfall zu verhüten, sollten Sie das Gasdruckfederbein gemäß dem Standard der Austausch-
zeit (wie nachstehend beschrieben) rechtzeitig austauschen.
