1) El muelle de gas es un elemento consumible. El gas dentro del muelle
de gas se consumirá naturalmente aun cuando su uso sea poco fre-
cuente, y el muelle no tendrá la fuerza para asegurar la seguridad.
En caso de que se requiera una fuerza de 156N o mayor cuando se
pasan las cuerdas a través del extremo frontal de la base de la máqui-
na y se eleva la máquina de coser, tal como se muestra en la figura de
la izquierda, reemplace el muelle de inmediato con el muelle de gas
genuino de JUKI (Pieza
№
40061247).
El muelle de gas es un componente que puede utilizarse
con seguridad. Sin embargo, cuando el muelle de gas
se extiende completamente, puede ocurrir falla en la
sección de la varilla o sección débil en la carga lateral.
Por lo tanto, tenga mucho cuidado al ejecutar el manteni-
miento o limpieza de la máquina de coser.
AVISO:
Para evitar descargas eléctricas o lesiones personales causadas por un arranque brusco de la má-
quina de coser, desconecte la corriente eléctrica y quite la cubierta después de un lapso de tiempo
de 5 minutos o más. Para evitar lesiones personales, desconecta sin falta la corriente eléctrica y
reemplace el fusible por otro nuevo de la misma capacidad después de eliminar la causa que ha
originado la quema del mismo.
1) Desconecte la corriente eléctrica posicionando
en OFF el interruptor y de confirmar que se ha
parado la máquina de coser.
2)
Saque el cable de alimentación del tomacorriente
después de confirmar que el interruptor está
posicionado en OFF. Luego espere más de 5 minutos.
3) Saque los seis tornillos que fijan la cubierta
posterior de la caja de control. Seguidamente,
abra con cuidado la cubierta posterior.
4) Agarre el fusible por la sección de vidrio del
fusible, sáquelo e inserte otro nuevo.
5)
Use el fussible que sea de la capacidad esspecificada.
La máquina de coser usa los 4
fusibles siguientes.
y
para protección de la corriente eléctrica
del servomotor
de 15 A cada uno
(Tipo de instalación estándar de fusible de
fundición estándar pcb.)
Para protección de corriente de control y
tensión activa
10A
(Fusible de retardo de tiempo)
Para protección del motor de avance a pasos
6,3A (Fusible de retardo de tiempo)

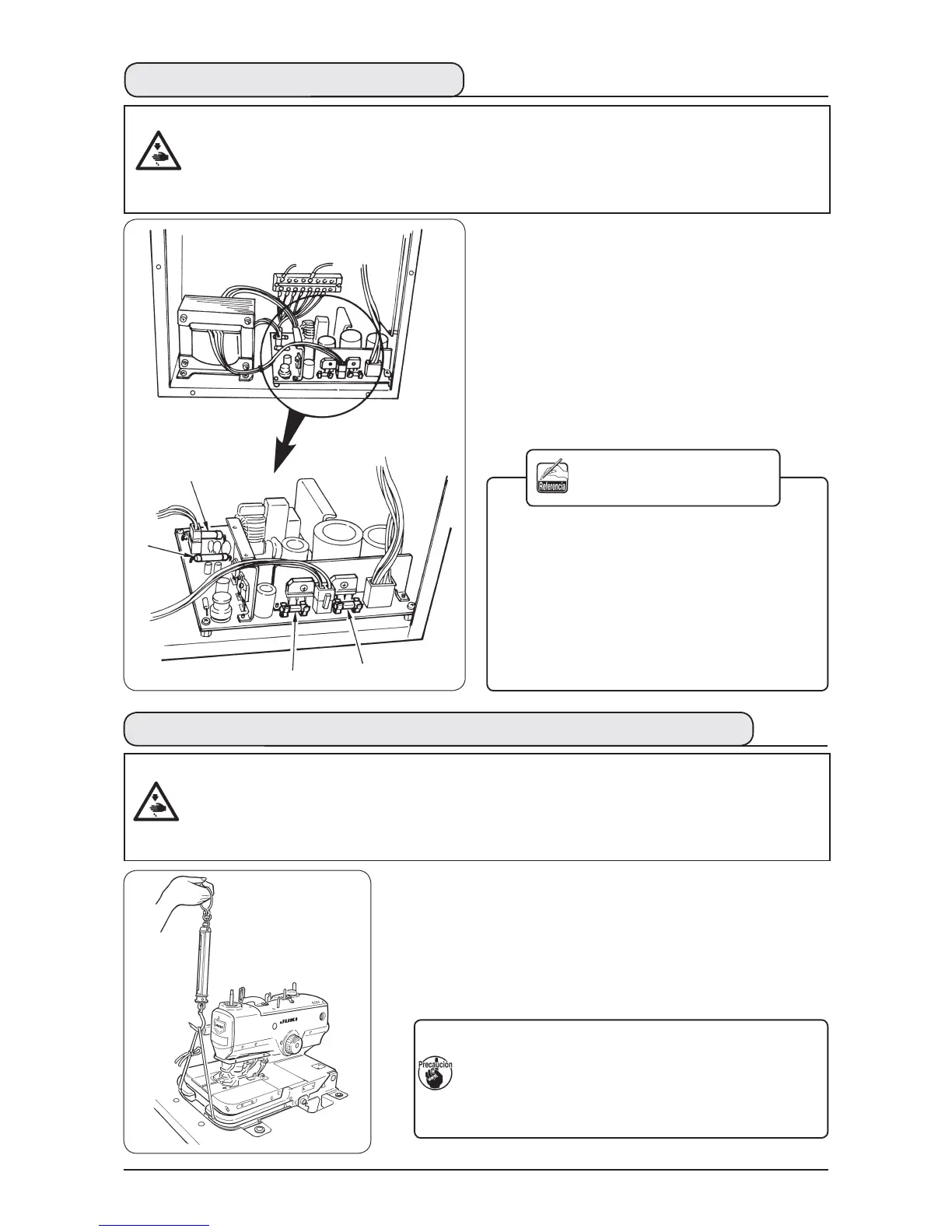

(13) Modo de cambiar el fusible
(14) Norma para juzgar cuándo reemplazar el muelle de gas
PELIGRO :
Existe el riesgo de que las manos, dedos y brazos queden atrapados y se causen lesiones graves, si
la máquina de coser se levanta cuando el resorte de gas no funciona, ya que en este estado la máqui-
na de coser está muy pesada.
Para evitar accidentes, asegúrese de reemplazar el resorte de gas con uno nuevo antes de que sea de-
masiado tarde, de acuerdo con la norma para el plazo de reemplazo (que se describe más adelante).
