51
FRANÇAIS
AVERTISSEMENT :
Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre
hors tension avant d’effectuer les opérations ci-dessous.
■
Types S et R (coupe de fil longue)
1) Le jeu entre le coupe-fil d’aiguille J
et l’aiguille
doit être de 1 mm environ.
Pour régler le jeu, desserrer la vis de fixation
et déplacer le coupe-fil d’aiguille J
.
2) Desserrer l’écrou
, déplacer le socle de réglage
du coupe-fil d’aiguille
vers le haut ou le bas et
régler le jeu “B” entre le coupe-fil d’aiguille J et l’
étendeur droit
entre 0,1 et 0,2 mm pour obtenir
la hauteur du coupe-fil d’aiguille J
.
Si le coupe-fil d’aiguille J
vient en contact
avec l’étendeur droit
, les pièces se cassent.
3) Sur sa position initiale, le coupe-fil d’aiguille J
dépasse de 3,2 mm de la plaque à aiguille
. Desserrer l’écrou de réglage
et régler la
position initiale à l’aide de la vis de réglage
.
4) La position d’actionnement du coupe-fil d’aiguille
J
est la position sur laquelle le coupe-fil d’
aiguille J
dépasse de 1,2 à 1,5 mm de la plaque
à aiguille
lorsque le bras d’actionnement du
coupe-fil d’aiguille
est déplacé dans le sens
inverse des aiguilles d’une montre et que la butée
B
du bras vient en contact avec la surface
supérieure du support de boucleur.
Lorsqu’un réglage est nécessaire, desserrer la
butée B
et régler la distance de dépassement
entre 1 et 1,2 mm.
La butée B
du bras d’actionnement du
coupe-fil d’aiguille comporte une double vis.
14050009
(Type lame côté droit)
1 mm environ
B
1,2 à 1,5 mm
(Référence)
1 à
1,2 mm

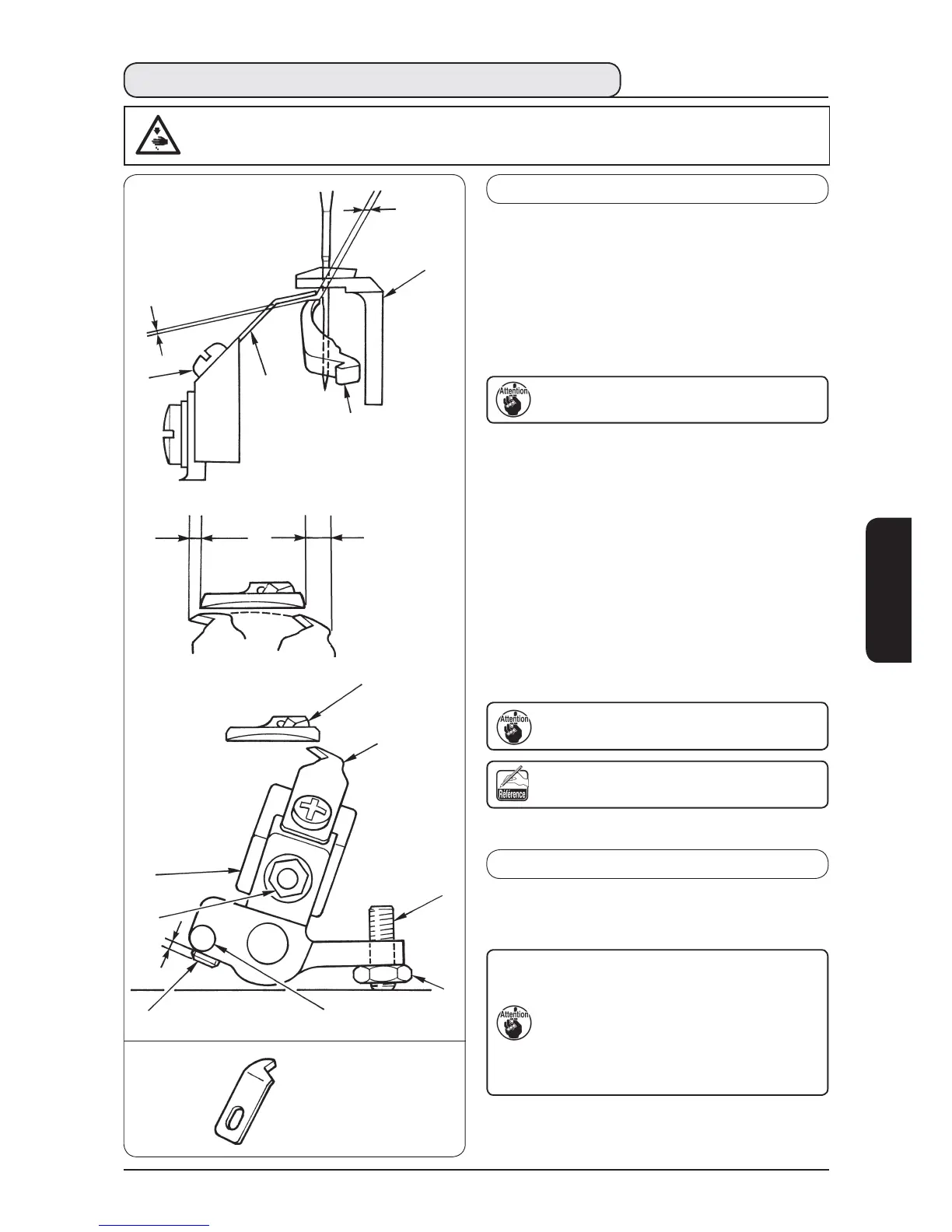

(8) Position d’installation du coupe-fil d’aiguille
En cas d’utilisation de la pièce n° 14050009,
consulter le manuel du technicien.
3,2 mm environ
■
Type T (Coupage du fil court sans ganse)
Effectuer le réglage des étapes susmentionnées 1) à
4) avec le boucleur gauche (boucleur à oeil) au lieu
du boucleur droit
.
Lorsque le jeu de 1 mm entre l’extrémité
supérieure du coupe-fil d’aiguille J
et l’
aiguille (bord du boucleur gauche) diminue,
la coupe de fil de boucleur est exécutée et
le fil de boucleur n’est pas retenu.
Dans un tel cas, régler le jeu de 1 mm à une
valeur supérieure.
