30
WARNUNG :
Die Überprüfung des Stoffspreizbetrags kann durch tatsächliches Schneiden des Stoffs in der manuellen Be-
triebsart durchgeführt werden. Dabei wird jedoch das Stoffmesser ausgelöst. Gehen Sie daher sorgfältig vor.
■
Einstellverfahren

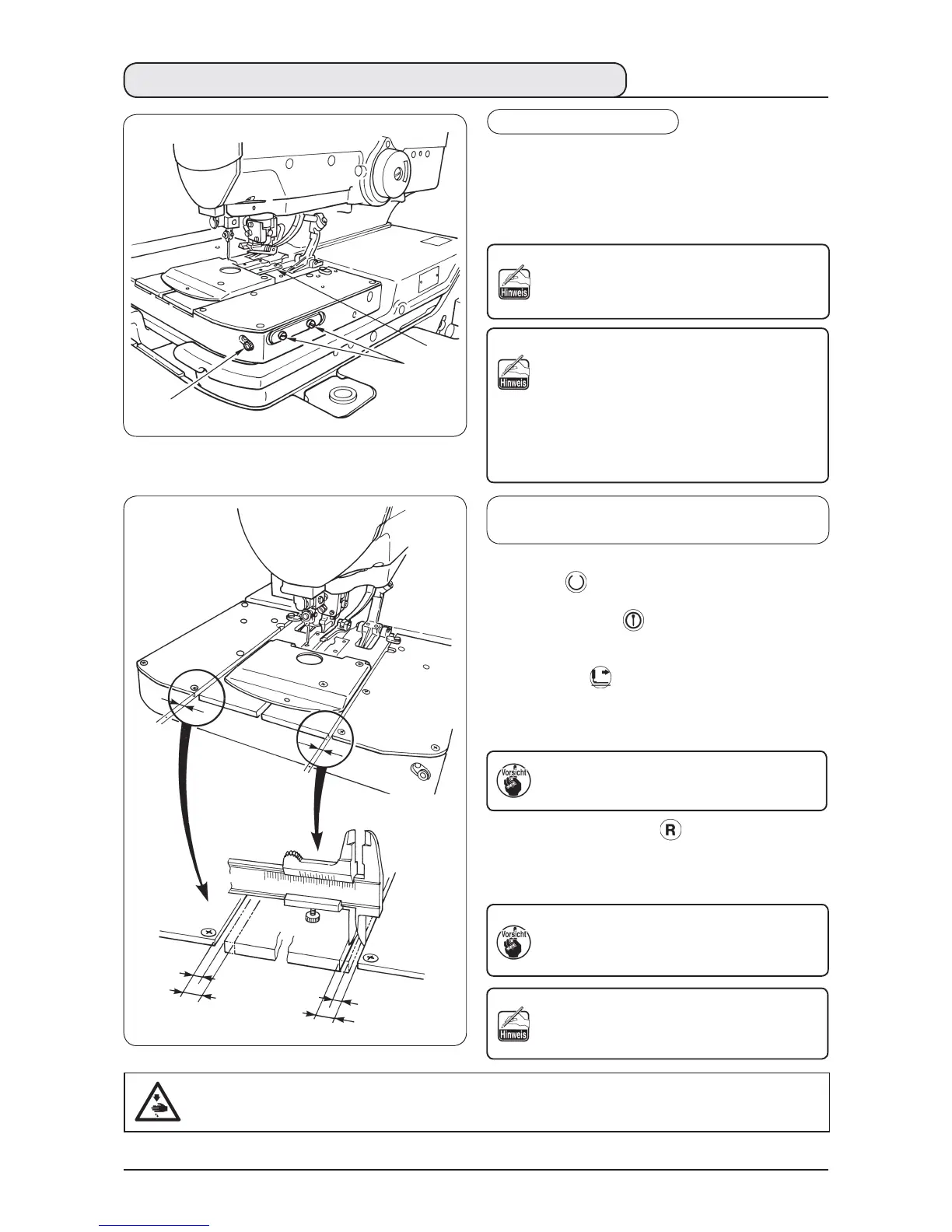

(7) Einstellen des Stoffdrücker-Öffnungsbetrags
■
Überprüfen des Stoffspreizbetrags
bei der Einstellung
1) Die Stromversorgung einschalten, und die Taste
[READY
] drücken, so dass die Nähbetriebs-
LED aufleuchtet.
2) Die Taste [KNIFE ] drücken, damit die LED
erlischt und das Stoffmesser nicht ausgelöst wird.
3) Den Stoffdrückerschalter und die Taste
[FORWARD
] drücken, so dass sich
der Stoffspreizermechanismus öffnet. Die
Transportbasis bewegt sich zur Nähstartposition
und bleibt dort stehen.
In diesem Zustand die Position “A” der
Stoffdrückerplatte mit einer Schieblehre
oder dergleichen messen.
4) Wird die Taste [RESET ] gedrückt, hebt
sich der Stoffdrücker, und dann schließt sich
der Stoffspreizermechanismus und kehrt zum
Nullpunkt zurück.
In diesem Zustand die Position “B” der
Stoffdrückerplatte mit einer Schieblehre
oder dergleichen messen. B - A (Differenz
zwischen A und B) = Stoffspreizbetrag
Der Stoffspreizbetrag kann innerhalb
des Bereiches von 0 bis 2 mm eingestellt
werden. Normalerweise genügt jedoch ein
Betrag von 0,5 bis 0,8 mm.
A
B
A
B
Die Position des Stoffdrückers (A in der folgenden
Abbildung) beim Nähen (bei gespreiztem Stoff)
kann eingestellt werden, und der Stoffdrücker
kann an die Stichplatte angenähert werden. (Im
Mechaniker-Handbuch nachschlagen.)
＊
In diesem Fall kann eine zusätzliche Bearbeitung
der Stützplatte
notwendig sein, um zu
verhindern, dass das Stoffmesser mit der
Stützplatte
in Berührung kommt.
Durch Drehen der Einstellschraube
im
Uhrzeigersinn wird der Öffnungsbetrag
verringert, während er durch Drehen
entgegen dem Uhrzeigersinn vergrößert wird.
Die Befestigungsschrauben
lösen, und die
Einstellschraube
drehen, um den Öffnungsbetrag
einzustellen.
Die Position, an der sich die Stoffdrückerplatte
schließt, ändert sich entsprechend der Einstellung.
