TM9100 Service Manual Circuit Descriptions 69
© Tait Electronics Limited August 2005

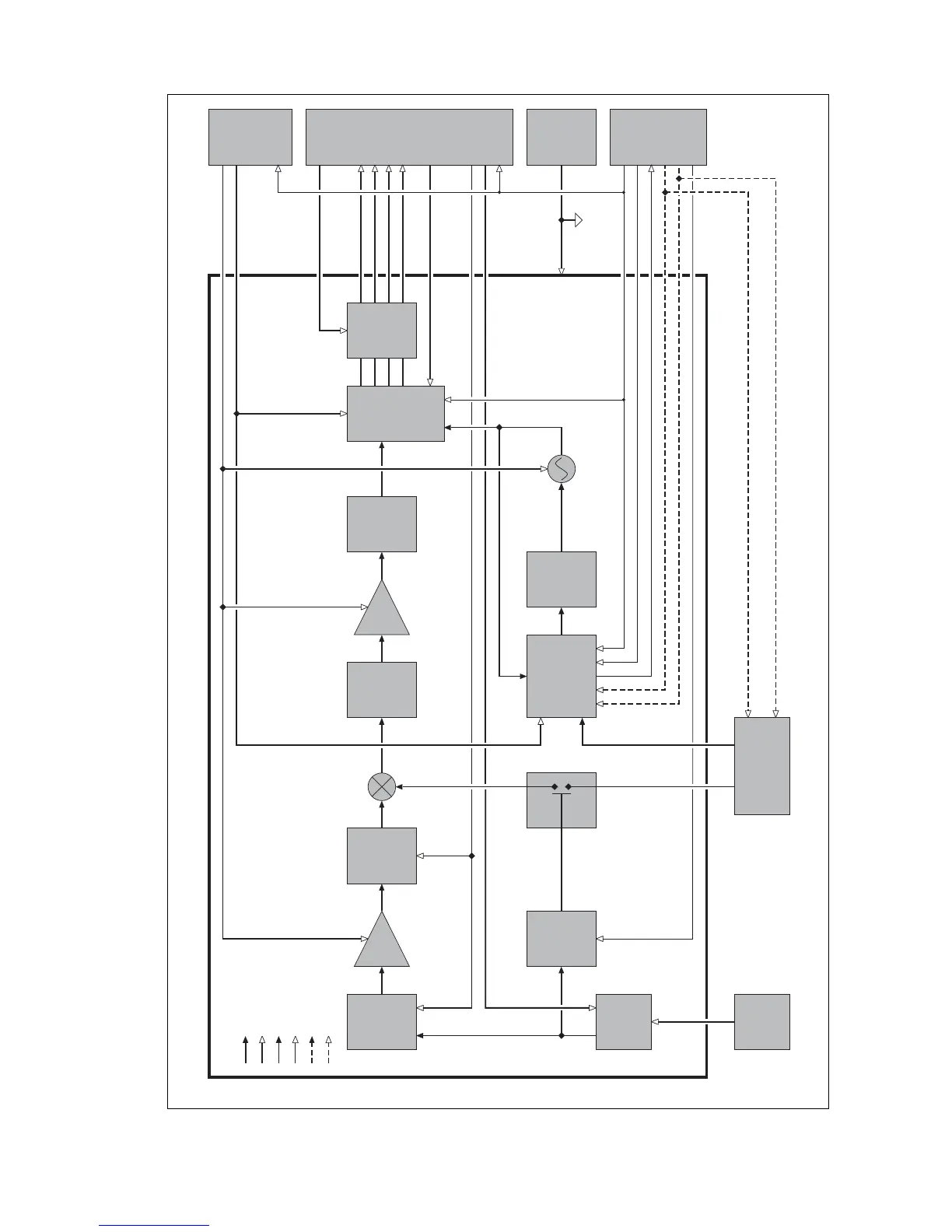

Figure 3.3 Block diagram of the receiver circuitry
Image Filter
LNA
Image Filter
First IF
BPF 1
IFAmplifier
First IF
BPF 2
Quadrature
Demodulator
Bias
Network
Power
Supply
CODEC
and
Audio
Digital
Board
PLL
Noise
Blanker
(VHF only)
Switch
(VHF only)
Transmitter
Frequency
Synthesizer
Mixer
Receiver
VCO
CDC RX PINAGC
CDC RXAGC
RX CDC QN
RX CDC QP
RX CDC IN
RX CDC IP
+3V0 RX
+3V0AN
CDC RXVREF
DIG RX EN
DIG RX LE
RX DIG LD
DIG SYN SPI DO
DIG SYN SPI CLK
DIG RX NB EN
SYN RX OSC
SYN RX LO1
TX RX RF
Loop Filter
AGND
Interface
Signal Types:
RF
analog
clock
digital
asynchronous serial data
synchronous serial data
Attenuator
CDC RX FETUNE
