10 Deutsch

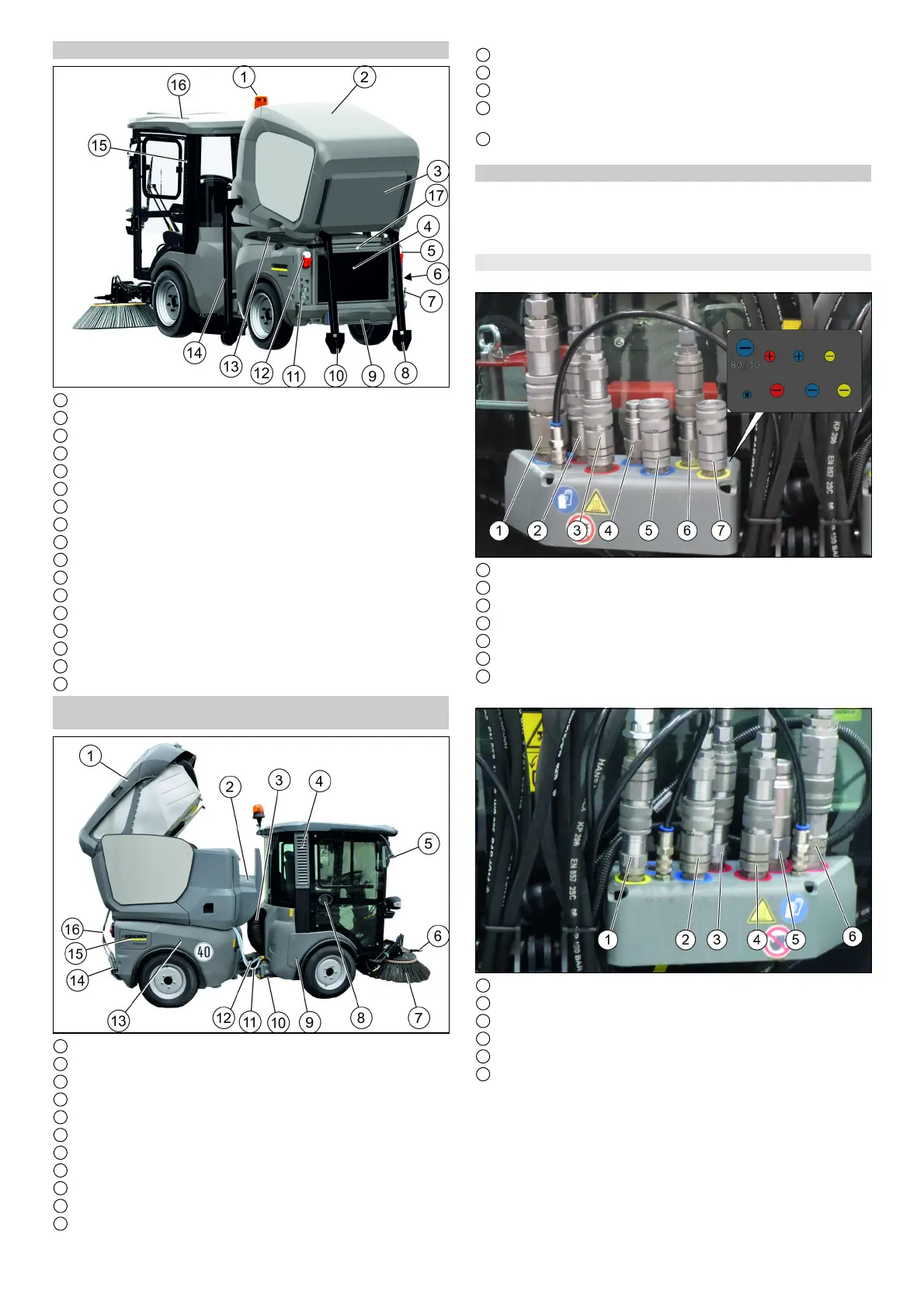

Ansicht mit Kehrgutbehälter auf Stützen
1 Rundumwarnleuchte
2 Kehrgutbehälter
3 Abluftgitter/Diffusor
4 Kühlerschutzgitter
5 Rücklicht/Blinker
6 Hauptschalter
7 PTO Hydraulikanschluss hinten, rechts 40l/min
8 Hintere Stütze für Kehrgutbehälter
9 Anhängerkupplung (Option)
10 Hintere Stütze für Kehrgutbehälter
11 PTO Rücklauf 40l/min
12 Rücklicht/Blinker
13 Anbaurahmen mit Kippfunktion
14 Seitliche Stütze für Kehrgutbehälter (2x)
15 Staubfilter Fahrerkabine
16 Fahrerkabine
17 Kennzeichenträger
Ansicht mit angehobenem Kehrgutbehälter
(Fahrerseite)
1 Kehrgutbehälter angehoben
2 Aufbewahrung Handsaugschlauch
3 Saugschlauch
4 Staubfilter Fahrerkabine
5 Rückspiegel
6 Sprühdüse Seitenbesen
7 Seitenbesen
8 Fahrerkabine, abschließbar
9 Abdeckung vordere Seitenverkleidung
10 Transportsicherung Knickgelenk
11 Wassersystem
12 Schlauch Recyclingwasser
13 Rechte Seitenverkleidung
14 Hydraulikanschluss hinten
15 Abdeckung Umschalthebel “Kehrgutbehälter/Anbaurahmen
mit Kippfunktion”
16 Hydraulikschlauchanschluss für Kehrgutbehälter heben/sen-
ken
Hydraulische Anschlüsse
Begriffsdefinition Hydraulische PTO
Power Take Off = Hydraulische Kraftabgabe
Begriffsdefinition AUX
Auxilliary = Zusatzsteuerventil
Anschlüsse vorne (Linearhydraulik)
Anschlüsse rechts
1 Rücklauf PTO
2 Seitenbesen einschwenken
3 Seitenbesen ausschwenken
4 Zusatzfunktion (Option)
5 Zusatzfunktion (Option)
6 Lecköl
7 Zusatzfunktion (Frontkraftheber)
Anschlüsse links
1 Saugmund/Frontkraftheber
2 Rechter und Linker Besenarm zusammen anheben
3 Seitenbesen einschwenken
4 Seitenbesen ausschwenken
5 Hydraulische PTO (80 l/min)
6 Hydraulische PTO (40 l/min)
