Kit de montagem do sistema de varredura de
duas vassouras (removido)

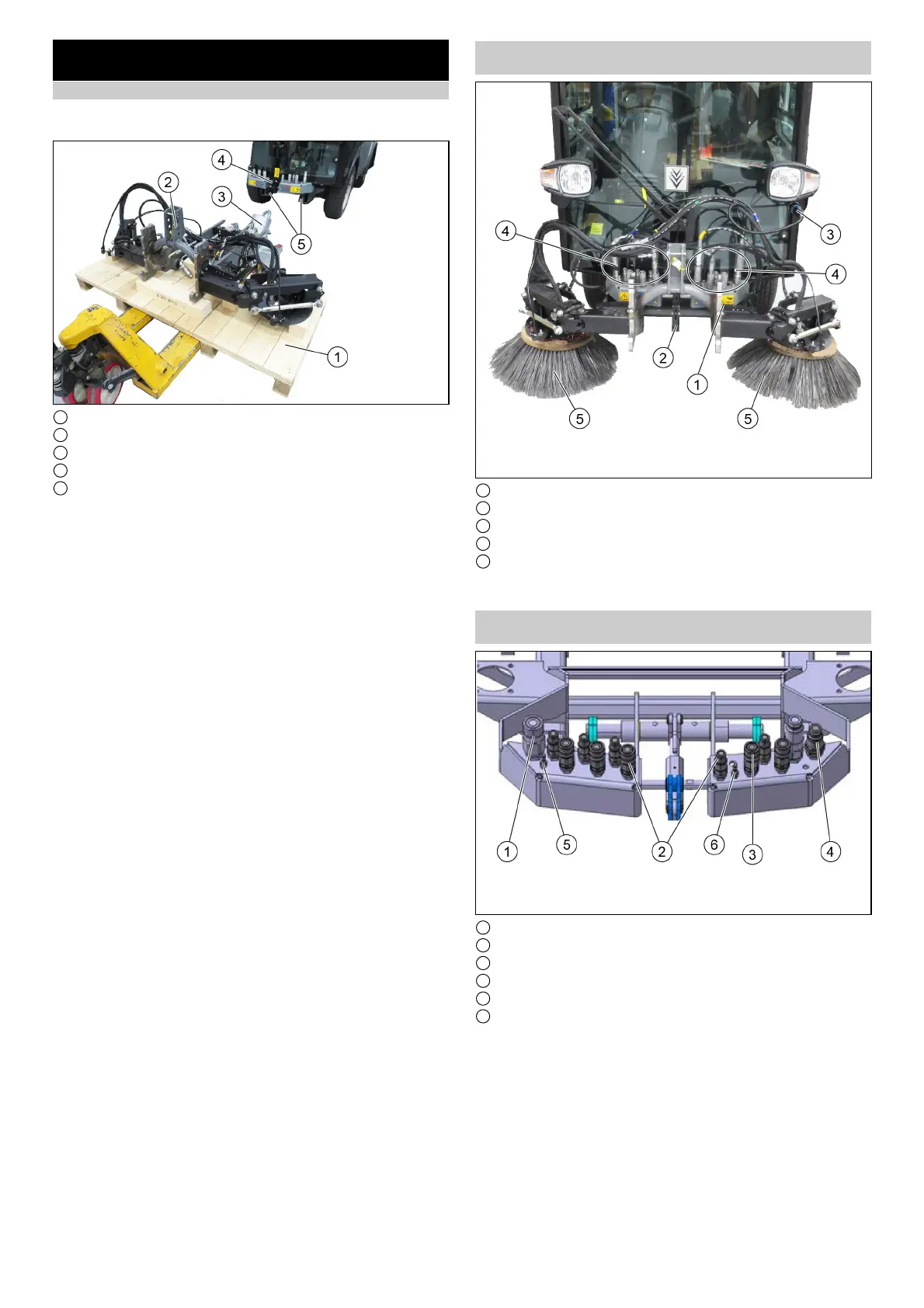

Montar o sistema de varredura
A palete na qual o sistema de varredura foi fornecido serve simul-
taneamente como auxiliar para a montagem/desmontagem.
1 Palete
2 Sistema de varredura de duas vassouras
3 Bocal de aspiração montado
4 Alavanca de bloqueio na posição em cima (aberto)
5 Suporte no veículo
1. Deslocar o carro elevador por baixo da palete com o sistema
de varredura posicionado.
2. Puxar a alavanca de bloqueio para cima.
3. Introduzir o sistema de varredura no suporte do veículo e po-
sicioná-lo até cerca de 10 cm à frente do veículo.
4. Encaixar as mangueiras hidráulicas, respeitando as cores.
Consultar um capítulo mais à frente quanto à ocupação
5. Encaixar as mangueiras de água.
6. Encaixar a ficha de detecção de aparelhos no veículo.
7. Introduzir o sistema de varredura até ao batente no suporte do
veículo.
8. Bloquear o sistema de varredura, puxando a alavanca de blo-
queio para baixo (utilizar barra arqueada).
9. Na primeira montagem, ou em caso de troca para outro veícu-
lo, o bloqueio deve ser correctamente ajustado nas porcas de
ajuste. Em caso de ajuste correto, ao pressionar para baixo, o
bloqueio deve ficar engatado acima de um ponto morto.
10.Montar a vassoura lateral.
Vista do aparelho do sistema de varredura de duas
vassouras
1 Sistema de varredura de duas vassouras
2 Alavanca de bloqueio
3 Ficha da detecção de aparelhos
4 Ligação hidráulica e de água
5 Vassoura lateral
1. A operação do sistema de varredura de duas vassouras é
descrita num capítulo posterior.
Ligar as mangueiras hidráulicas e as mangueiras de
água
1 Escovas do PTO
2 Virar bocal de aspiração/vassoura
3 Levantar/baixar vassoura
4 Escovas do PTO
5 Ligação de água à direita
6 Ligação de água à esquerda
1. Encaixar as mangueiras hidráulicas de acordo com a indica-
ção de cor.
2. Encaixar as mangueiras de água à esquerda e à direita.
