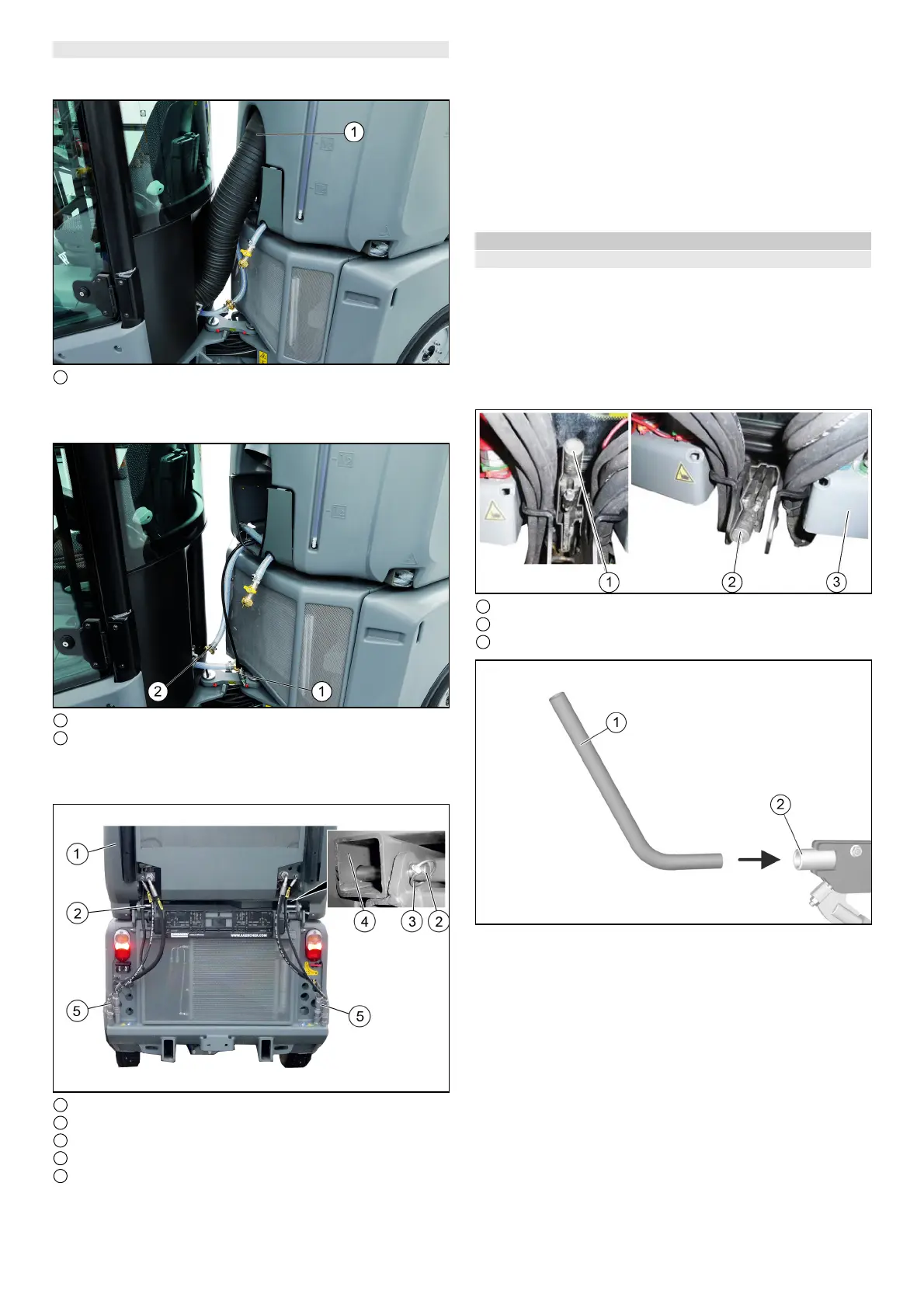

Italiano 199
Smontaggio del vano raccolta
Vano raccolta svuotato.
Serbatoio dell’acqua svuotato.
1 Tubo flessibile di aspirazione
1. Sterzare il volante completamente verso destra, in modo tale
che l’articolazione a snodo sia più accessibile.
2. Ritirare e rimuovere il tubo flessibile del vano raccolta.
1 Tubo flessibile degli spruzzi d’acqua
2 Tubo flessibile acqua riciclata
3. Nel montaggio della bocca di aspirazione: separare i tubi fles-
sibili per l’acqua riciclata e per gli spruzzi d’acqua.
4. Sterzare il veicolo.
1 Vano raccolta
2 Dadi di sicurezza
3 Coppiglia di sicurezza
4 Telaio
5 Raccordo idraulico
5. Regolare i supporti di montaggio posteriori. alla rispettiva al-
tezza.
6. Montare i supporti di montaggio posteriori.
7. Separare i raccordi elettrici e idraulici del vano raccolta.
8. Aprire e prelevare le coppiglie di sicurezza.
9. Estrarre i dadi di sicurezza.
10.Sollevare la piattaforma i carico con il vano raccolta.
11.Montare i supporti di montaggio anteriori.
12.Abbassare la piattaforma i carico.
Nota
Il vano raccolta adesso si trova libero sul supporto di montaggio.
13.Portare fuori con attenzione il veicolo dallo spazio al di sotto
del vano raccolta.
Sistema di spazzamento
Smontare il sistema di spazzamento
Per lo smontaggio/il montaggio del sistema di spazzamento è ne-
cessario un carrello.
Nota
Accessorio opzionale, cod. ordin.: 2.852-065.0
1. Far sostare il veicolo su un fondamento stabile in piano e as-
sicurarlo contro il rotolamento.
2. Sollevare le spazzoli laterali e guidare entrambe le spazzole
laterali verso l’esterno.
1 Posizione della leva sistema di spazzamento sbloccata
2 Posizione della leva sistema di spazzamento bloccata
3 Fronte del veicolo
(1)Barra
(2)Leva di bloccaggio
3. Per sbloccare il sistema di spazzamento, introdurre l’asta e ti-
rare verso l’alto la leva di bloccaggio.
L’asta necessaria per questa operazione si fissa su un suppor-
to fra il sedile del conducente e il sedile del passeggero.
