Español 333

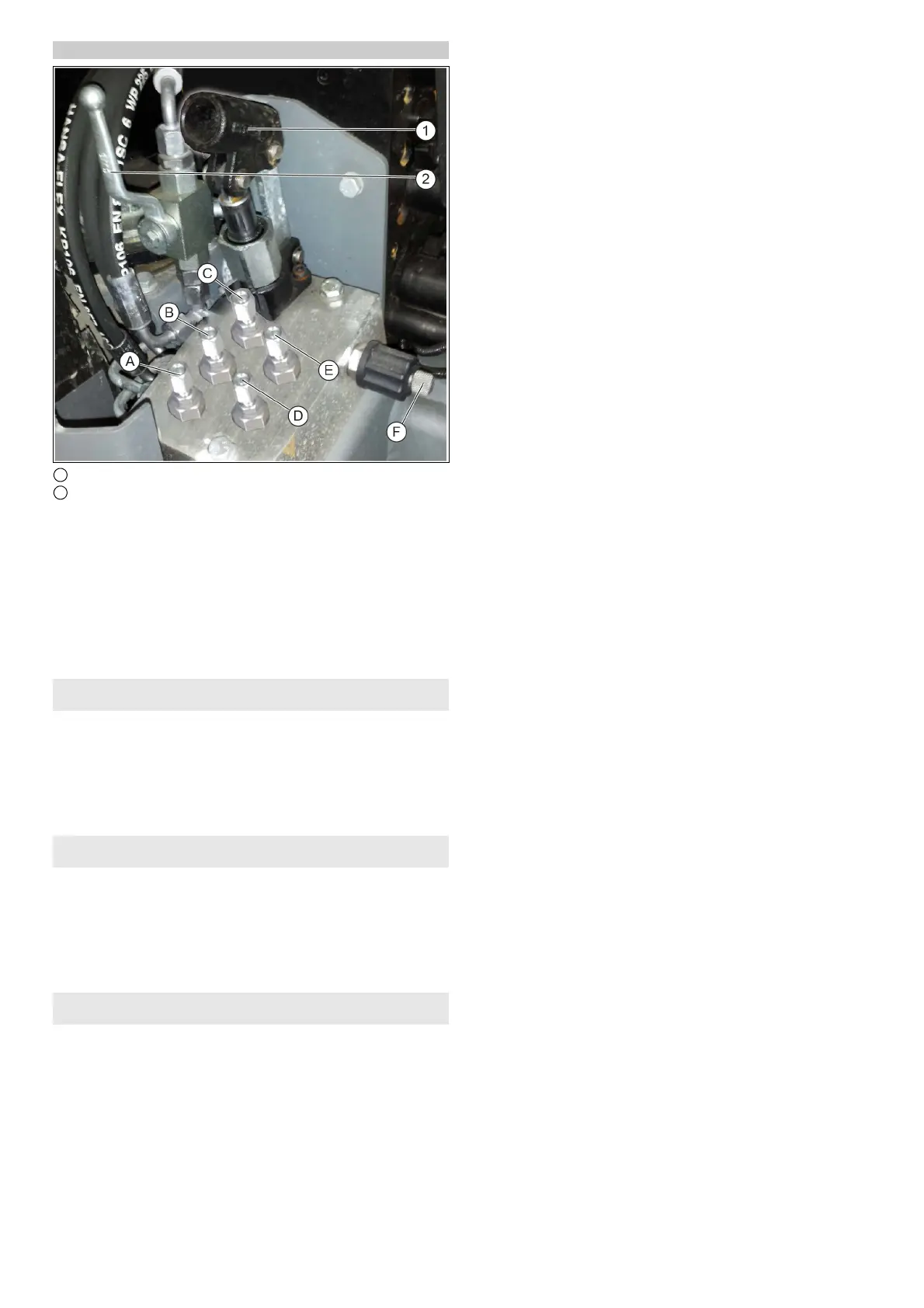

Manejo de emergencia de la válvula hidráulica
1 Bomba manual
2 Válvula de bola: servicio normal
(A) - (E) Tornillos SW 8
(F) Tornillo moleteado
1. Retirar la cubierta, para ello desbloquear los tornillos (3 uds.)
de la cubierta mediante giro a la izquierda.
Nota
Para accionar la bomba manual se requiere un tubo manual, di-
cho tubo se encuentra en un lateral detrás del asiento del con-
ductor.
Se envía adjunta una llave poligonal SW 8 para accionar los tor-
nillos.
Elevación del recipiente para la suciedad/bastidor de
montaje
1. Desatornillar los tornillos (B, E, F).
2. Accionar la bomba manual (1).
El recipiente para la suciedad/bastidor de montaje se eleva.
3. Atornillar lentamente el tornillo (F).
El recipiente para la suciedad/bastidor de montaje desciende.
4. Atornillar los tornillos.
Se vuelve a establecer el ajuste básico.
Elevación del elevador de fuerza frontal/la boca de
aspiración
1. Desatornillar los tornillos (A, D, F).
2. Accionar la bomba manual (1).
El elevador de fuerza frontal/la boca de aspiración se eleva.
3. Atornillar lentamente el tornillo (F).
El elevador de fuerza frontal/la boca de aspiración desciende.
4. Atornillar los tornillos.
Se vuelve a establecer el ajuste básico.
Aflojamiento del accionamiento por muelle del freno de
estacionamiento
1. Colocar la válvula de bola (2) en posición horizontal.
2. Desatornillar el tornillo (C).
3. Accionar la bomba manual (1).
El accionamiento por resorte se suelta.
4. Colocar la válvula de bola en posición vertical.
5. Atornillar el tornillo (C).
Se activa el accionamiento por resorte (ajuste básico).
