176 Italiano

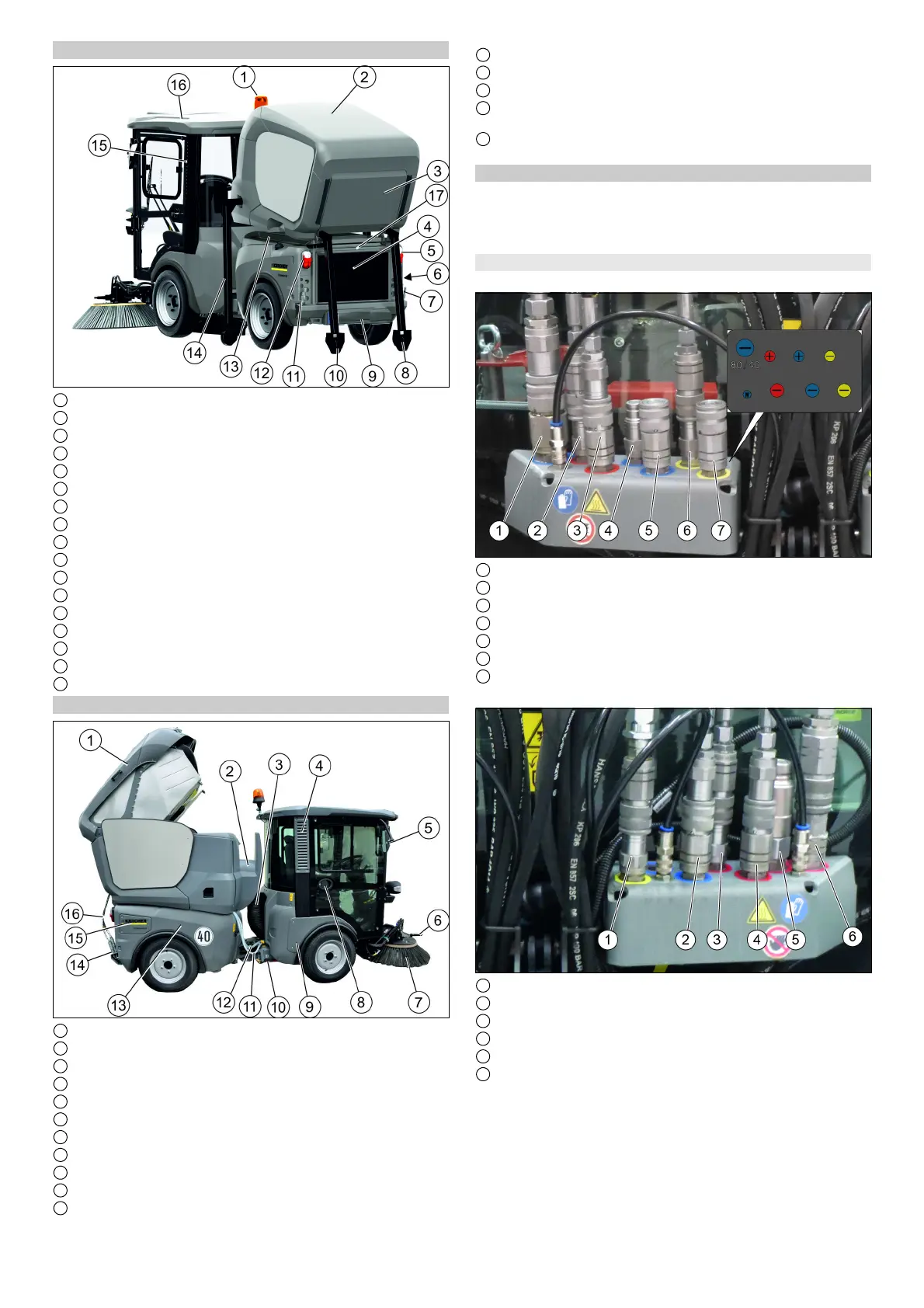

Vista con vano raccolta su appoggi
1 Proiettore rotante
2 Vano raccolta
3 Griglia di scarico/diffusore
4 Griglia del radiatore
5 Faro posteriore/indicatore di direzione
6 Interruttore principale
7 Collegamento idraulico PTO posteriore, a destra 40 l/min
8 Supporto posteriore per vano raccolta
9 Gancio di traino (opzione)
10 Supporto posteriore per vano raccolta
11 Ritorno PTO 40 l/min
12 Faro posteriore/indicatore di direzione
13 Telaio con funzione di ribaltamento
14 Supporto laterale per vano raccolta (2x)
15 Filtro antipolvere cabina del conducente
16 Cabina conducente
17 Portatarga
Vista con vano raccolta sollevato (lato conducente)
1 Vano raccolta sollevato
2 Conservazione tubo flessibile di aspirazione manuale
3 Tubo flessibile di aspirazione
4 Filtro antipolvere cabina del conducente
5 Retrovisore
6 Ugello di nebulizzazione spazzole laterali
7 Spazzole laterali
8 Cabina del conducente, richiudibile
9 Copertura casse laterali anteriori
10 Sicura di trasporto articolazione a snodo
11 Sistema idrico
12 Tubo flessibile acqua riciclata
13 Casse laterali destre
14 Collegamento idraulico posteriore
15 Copertura leva di commutazione “vano raccolta/telaio di as-
semblaggio con funzione di rovesciamento”
16 Sollevamento/abbassamento del collegamento del tubo
idraulico per vano raccolta
Raccordo idraulico
Definizione PTO idraulico
Power Take Off = Energia idraulica erogata
Definizione AUX
Auxilliary = valvola di distribuzione aggiuntiva
Collegamenti anteriori (idraulica lineare)
Collegamenti dx
1 Ritorno PTO
2 Rientro spazzola laterale
3 Estrazione spazzola laterale
4 Funzione aggiuntiva (opzionale)
5 Funzione aggiuntiva (opzionale)
6 Olio di recupero
7 Funzione aggiuntiva (sollevatore frontale)
Collegamenti sin
1 Bocca di aspirazione/sollevatore frontale
2 Sollevare insieme il braccio spazzola destro e quello sinistro
3 Rientro spazzola laterale
4 Estrazione spazzola laterale
5 PTO idraulico (80 l/min, posteriore) attivato
6 PTO idraulico (40 l/min, posteriore) attivato
