Italiano 197
4. Per sganciare, tirare l"anello verso il basso, mantenere ed
estratte il tubo flessibile idraulico.
Gancio di traino
Nota
Carico verticale consentito e carico rimorchiabile, vedere il capi-
tolo Dati tecnici.

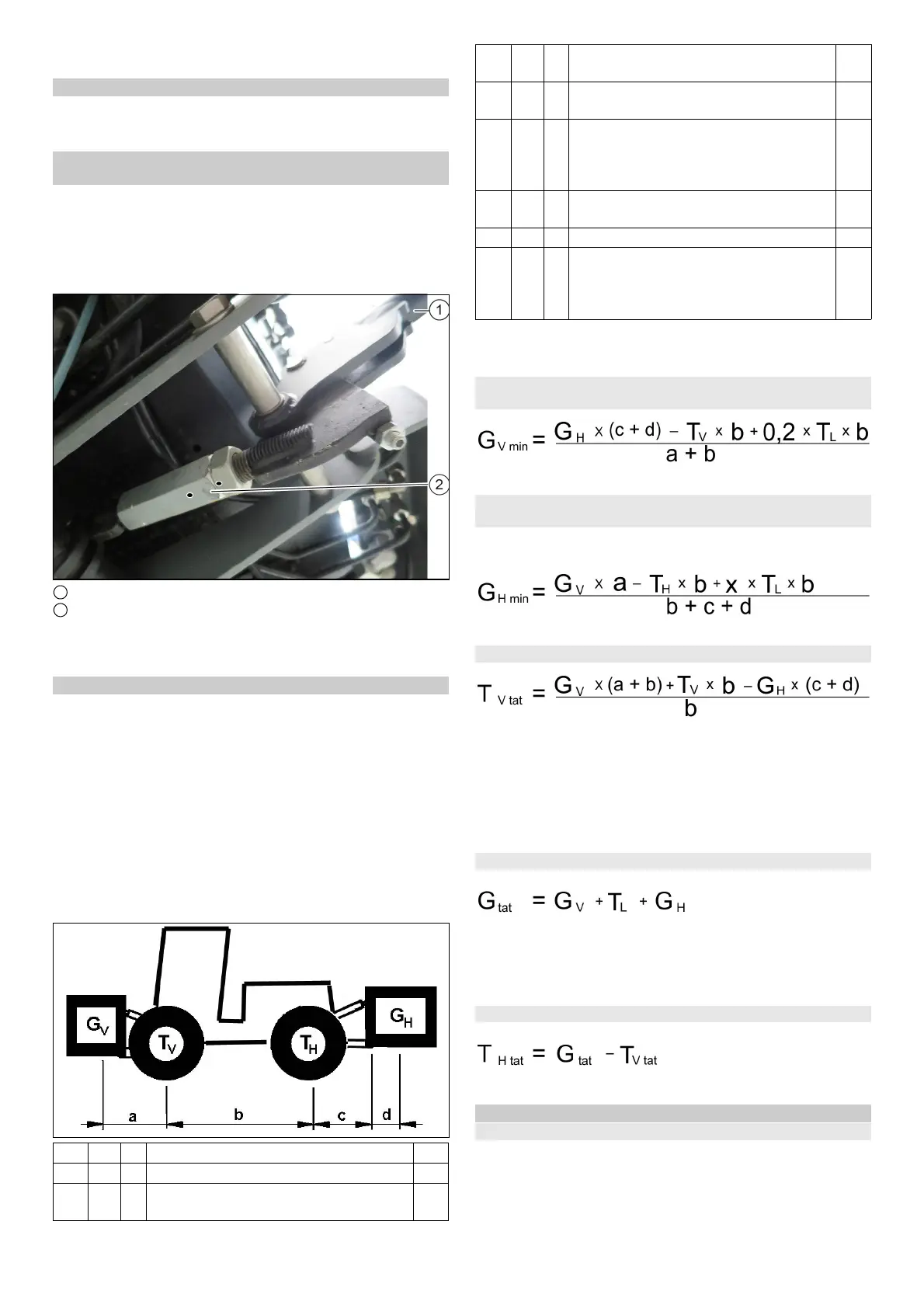

Verifica/regolazione del bloccaggio apparecchi
applicati
Il bloccaggio serve per il fissaggio delle apparecchiature smonta-
bili (ad es. sistema di spazzamento/sollevatore frontale).
몇 PRUDENZA
Pericolo di incidente
A ogni montaggio verificare la corretta regolazione del bloccag-
gio.
1 Leva di bloccaggio
2 Dado di serraggio
1. Premere la leva di bloccaggio verso il basso.
Il bloccaggio è arrestato sopra il punto morto.
2. Regolare il bloccaggio sopra il dado di serraggio.
Zavorramento del veicolo
Nota
L'asse anteriore del veicolo deve avere sempre un carico minimo
del 30% del peso a vuoto del veicolo, così come l'asse posteriore
deve avere sempre un carico minimo del 30% del peso a vuoto
del veicolo.
Prima dell'acquisto delle attrezzature, verificare che queste pre-
messe siano rispettate, mentre valutate la combinazione veicolo-
attrezzatura-combinazione.
Per l'accertamento del peso totale, del peso dell'asse e della ca-
pacità di carico nonché dello zavorramento minimo necessario,
sono necessari i dati seguenti:
Tutti i dati relativi al peso in (kg)
Tutte le misure in (m)
* Vedere il capitolo Dati tecnici
** vedere le istruzioni per l'uso delle attrezzature
*** dimensioni
Calcolo dello zavorramento minimo anteriore delle
attrezzature a montaggio posteriore
1. Inserire i risultati nella tabella.
Calcolo dello zavorramento minimo posteriore delle
attrezzature a montaggio anteriore
Per il valore "x" verificare le indicazioni del produttore, in mancan-
za di indicazioni, x = 0,45.
1. Inserire i risultati nella tabella.
Calcolo del carico effettivo dell'asse anteriore
1. Nel caso in cui l'attrezzatura a montaggio anteriore(GV) non
raggiunga lo zavorramento anteriore richiesto (GV min), il pe-
so dell'attrezzatura a montaggio anteriore deve essere elevato
al peso dello zavorramento minimo della parte anteriore.
2. Inserire nella tabella il carico dell'asse anteriore consentito ef-
fettivamente calcolato e quello indicato nelle istruzioni per
l'uso del macchinario di lavoro.
Calcolo del peso effettivo totale
1. Nel caso in cui l'attrezzatura a montaggio posteriore (GH) non
raggiunga lo zavorramento posteriore richiesto (GH min), il pe-
so dell'attrezzatura a montaggio posteriore deve essere eleva-
to al peso dello zavorramento minimo della parte posteriore.
Calcolo del carico effettivo dell'asse posteriore
1. Inserire i risultati nella tabella.
Vano raccolta
Smontaggio del vano raccolta
Svuotare il vano raccolta e il serbatoio d’acqua.
TL (kg) = Peso a vuoto del veicolo *
TV (kg) = Peso dell'asse frontale del veicolo a vuoto *
TH (kg) = Peso dell'asse posteriore del veicolo a vuo-
to
*
GH (kg) = Peso totale attrezzatura a montaggio po-
steriore / zavorramento posteriore
**
GV (kg) = Peso totale attrezzatura a montaggio ante-
riore / zavorramento anteriore
**
a (m) = Distanza tra il baricentro dell'attrezzatura a
montaggio anteriore (zavorramento ante-
riore) e l'asse anteriore centrale, max. =
0,86 m
**
***
b (m) = Interasse del veicolo *
***
c (m) = 0,56
d (m) = Distanza tra il punto di attacco centrale dal
lato dell'apparecchio e il baricentro dell'at-
trezzatura a montaggio posteriore / dello
zavorramento posteriore
**
***
