Español 307
Datos técnicos
Declaración de montaje
Por la presente declaramos que se ha elaborado la documenta-
ción técnica para la siguiente máquina incompleta de conformi-
dad con la Directiva de máquinas 2006/42/CE (+2009/127/CE),
Anexo VII, parte B y que cumple los siguientes puntos de la di-
rectiva:
Anexo I, puntos 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 y 1.7. I, punto 1.1.
Si se producen modificaciones no acordadas en la máquina in-
completa, esta conformidad pierde su validez.
Las autoridades pueden exigirle la documentación relevante so-
bre la máquina incompleta al responsable de documentación. La
transmisión de los documentos se realiza por correo electrónico.
Antes de cualquier puesta en funcionamiento o montaje de la
máquina incompleta hay que asegurarse de que la máquina en
la que se va a usar o montar la máquina incompleta cumpla con
las disposiciones de la Directiva CE de máquinas 2006/42/CE
(+2009/127/CE).
Para información al respeto, consulte la declaración de conformi-
dad CE de la máquina.
Los abajo firmantes actúan en nombre y con la autorización de la
junta directiva.
Responsable de documentación:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 18/07/2017

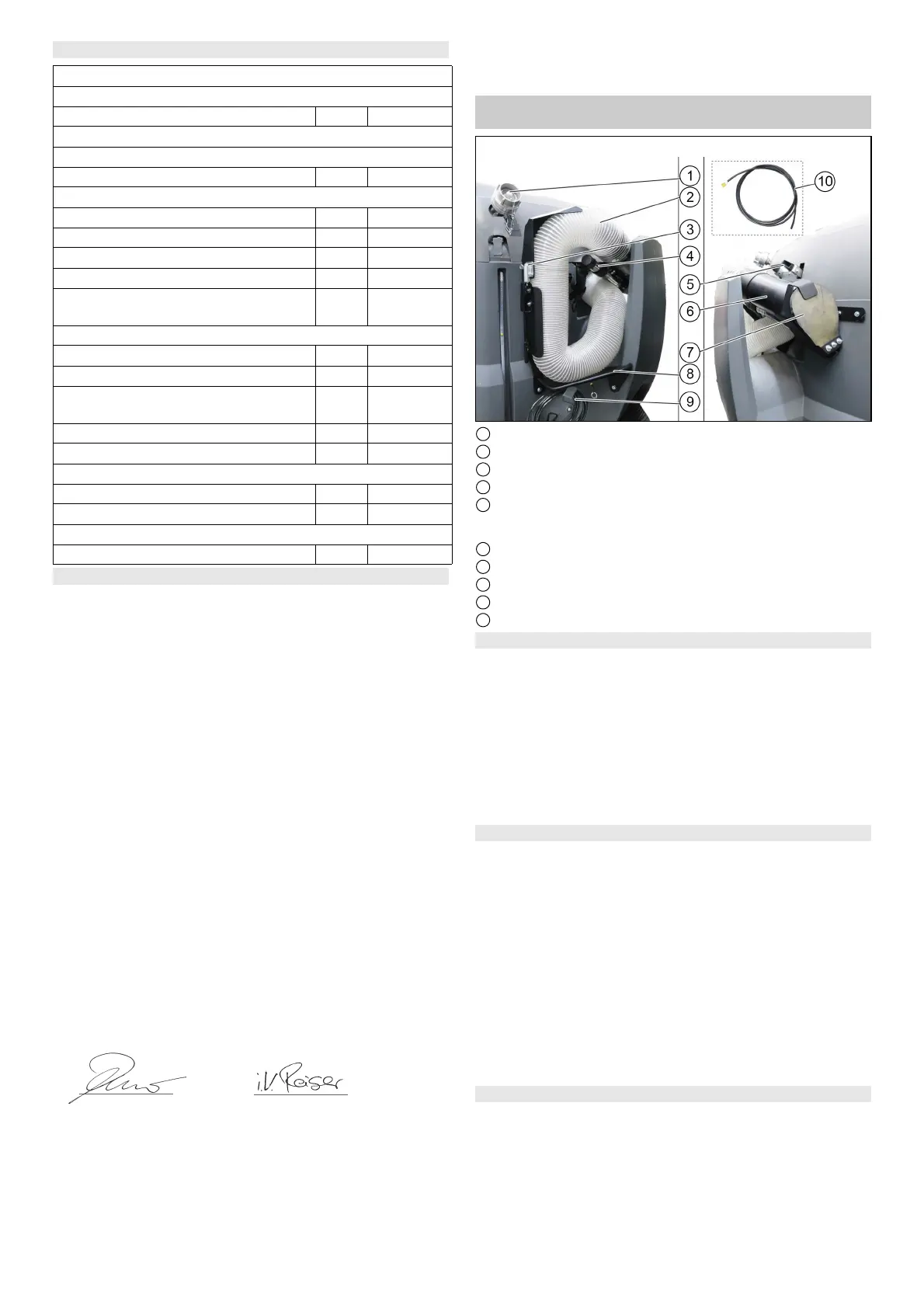

Trabajos con la manguera de aspiración manual
(opcional de fábrica)
1 Tubuladura de llenado, depósito de agua
2 Manguera de aspiración (125 mm)
3 Bloqueo
4 Asa (reajustable)
5 Palanca de conmutación
extraída: aspiración con manguera de aspiración
pulsada: tareas en el modo de barrido
6 Tubo de aspiración manual
7 Cubierta
8 Soporte para mangueras de aspiración
9 Almacenaje de la manguera de agua
10 Manguera de agua
Trabajos con la manguera de aspiración manual
1. Extraer la manguera de aspiración manual del almacenaje.
2. En caso necesario:
Conecte la manguera de agua suministrada y abra la palanca
de bloqueo en el asa.
Cierre los botones de dosificación de la cabina para que no
salga agua de pulverización para las toberas de la boca de as-
piración y de los cepillos y, por lo tanto, para que falte a la hora
de trabajar con la manguera de aspiración manual.
3. Extraiga la palanca de conmutación a la posición «Aspiración
con la manguera de aspiración».
Aspiración con manguera de aspiración manual
1. Arranque el motor.
2. Conecte PTO (en la consola de manejo del apoyabrazos).
3. Conecte el ventilador.
4. En caso necesario: Conecte la bomba de agua en la consola
de manejo.
5. Seleccione el régimen de revoluciones del motor.
Nota
La potencia de aspiración dependerá del régimen de revolucio-
nes del motor ajustado.
1600 r. p. m. para poca suciedad barrida
2200 r. p. m. para suciedad normal
2500 r. p. m. para suciedad severa e incrustada
6. Sujete el tubo de aspiración por el asa (ajustable) y comience
a aspirar.
Colocación de la manguera de aspiración manual
1. Para el montaje de la manguera de aspiración manual, ajuste
el régimen de revoluciones del motor a 2200 r. p. m.
2. En caso de usar una manguera de agua: Desconectar la bom-
ba de agua, desconectar la manguera de agua de las conexio-
nes y almacenarla.
3. Introduzca el tubo de aspiración con el asa, presionarlo contra
la cubierta y fíjelo.
Conexión hidráulica
Alimentación del sistema hidráulico de la MC 130
Potencia conectada kW 4,5
Conexión de agua
Alimentación de agua del depósito de agua de la MC 130
Temperatura de entrada (máx.) °C 60
Datos de potencia
Presión de trabajo MPa 7-15
Tamaño de la boquilla 036
Presión máx. de servicio MPa 19
Volumen transportado l/min 10
Fuerza de retroceso de la pistola pulveri-
zadora (máx.)
N30
Valores calculados conforme a EN 60335-2-79
Nivel de presión acústica
pA
dB(A) 75
Inseguridad K
pA
dB(A) 3
Intensidad acústica L
WA
+
Inseguridad K
WA
dB(A) 97
Nivel de vibraciones mano-brazo m/s
2
1,6
Inseguridad K m/s
2
0,7
combustibles,
Cantidad de aceite l 0,4
Tipo de aceite SAE 15W-40
Peso y dimensiones
Peso kg
Producto: Juego de montaje
Limpiadora de alta presión
Tipo: 2.851-952.7
Normas armonizadas aplicadas de referencia:
EN 60335–2–79
Chairman of the Board of Management
Director Regulatory Affairs & Certification
H. Jenner
S. Reiser
