316 Español
7. Introduzca el sistema de barrido en el alojamiento del vehículo
hasta el tope.
8. Bloquee el sistema de barrido; para ello, coloque la palanca
de bloqueo hacia abajo (utilice la barra doblada).
9. Durante el primer montaje o al cambiar a otro vehículo, el blo-
queo debe ajustarse correctamente en las tuercas de suje-
ción. En caso de ajuste correcto, el bloqueo debe enclavarse
en un punto muerto al presionarlo hacia abajo.
10.Monte los cepillos laterales y el cepillo frontal.

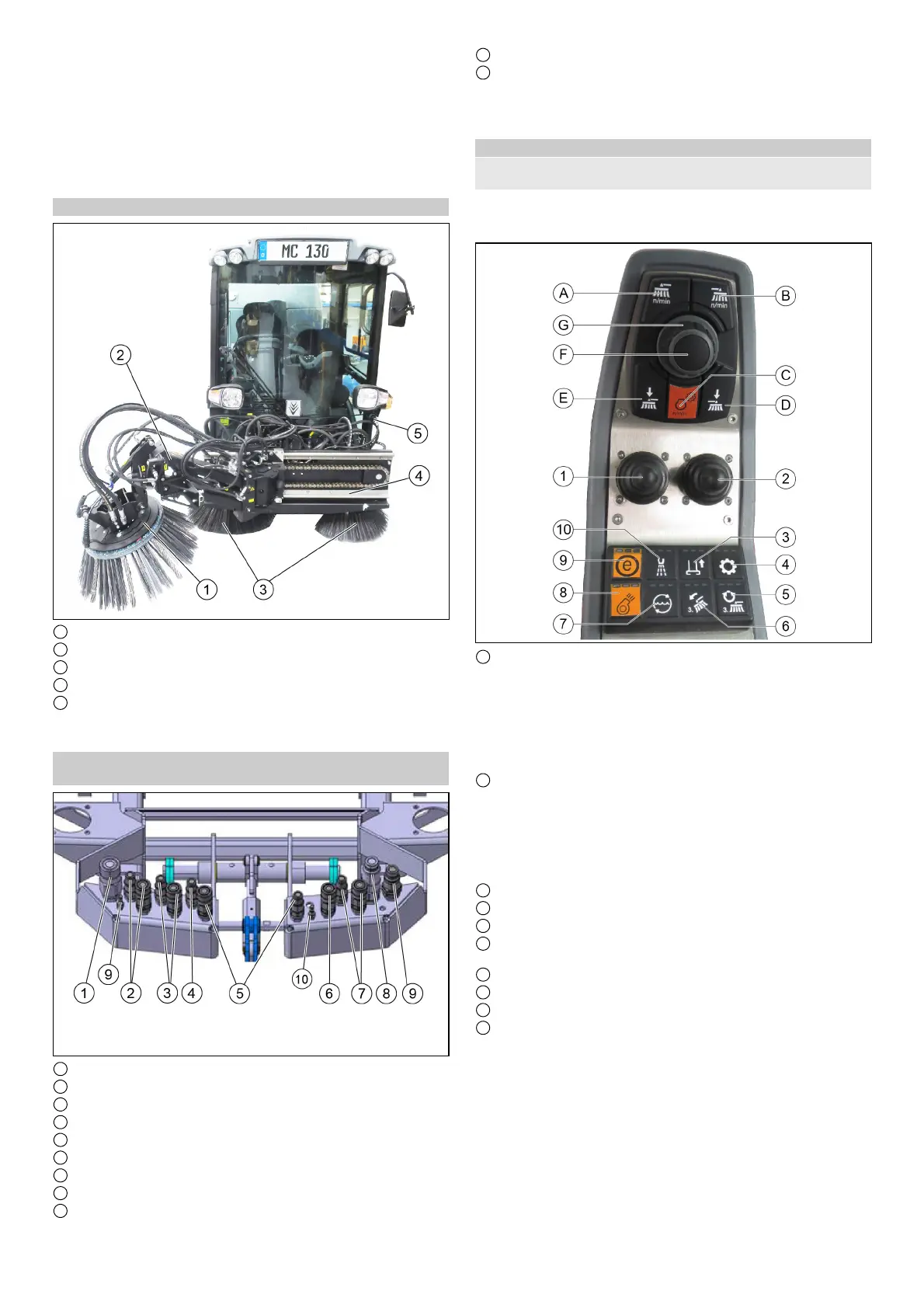

Vista de equipo del sistema de barrido de 3 cepillos
1 Cepillo frontal
2 Brazo del cepillo frontal
3 Sistema de barrido de 2 cepillos
4 Carro
5 Conector de detección del equipo
1. El manejo del sistema de barrido está descrito en un capítulo
posterior.
Conexión de las mangueras hidráulicas y las
mangueras de agua
1 Cepillos PTO
2 Inclinar/girar el cepillo frontal
3 Elevar/bajar el cepillo frontal
4 Fuga de aceite
5 Girar boca de aspiración/cepillos de barrido
6 Elevar/bajar los cepillos de barrido
7 Girar el cepillo frontal
8 PTO 80 l/min
9 Cepillos PTO
10 Conexión de agua derecha
11 Conexión de agua izquierda
1. Conectar las mangueras hidráulicas conforme al marcado de
color.
2. Conectar las mangueras de agua izquierda y derecha.
Manejo
Asignación de aspiradora-barredora con sistema de barrido
con cepillo frontal
Nota
Los indicadores de los interruptores se encienden cuando están
activados.
1 Utilizar el joystick izquierdo para manejar el cepillo frontal
– Joystick hacia delante: El cepillo frontal baja y se pone en
marcha
Nota
Aumentar la presión de empuje si la suciedad está muy in-
crustada.
– Joystick hacia atrás: el cepillo frontal sube y se desconecta
– Joystick hacia la izquierda/derecha: el cepillo frontal se
mueve hacia la izquierda/derecha
2 Utilizar el joystick derecho para manejar los cepillos de barri-
do
– Joystick hacia delante: los brazos del cepillo bajan a la vez
y los cepillos laterales se ponen en marcha
– Joystick hacia atrás: los brazos del cepillo suben a la vez y
los cepillos laterales se apagan
– Joystick hacia la izquierda/derecha: los brazos del cepillo gi-
ran a la vez
3 Elevar/bajar la boca de aspiración
4 Sistema hidráulico ON/OFF
5 Inversión del sentido de giro del cepillo frontal
6 Si está activado: inclinación/giro del cepillo frontal con el joys-
tick derecho
7 Función de circulación de agua ON/OFF (agua reciclada)
8 Ventilador de aspiración ON/OFF
9 Función ECO
10 Bomba de agua ON/OFF
(A) Selección del número de revoluciones del cepillo frontal
(B) Selección del número de revoluciones de los cepillos de ba-
rrido
