10.Monter le balai latéral et la brosse frontale.

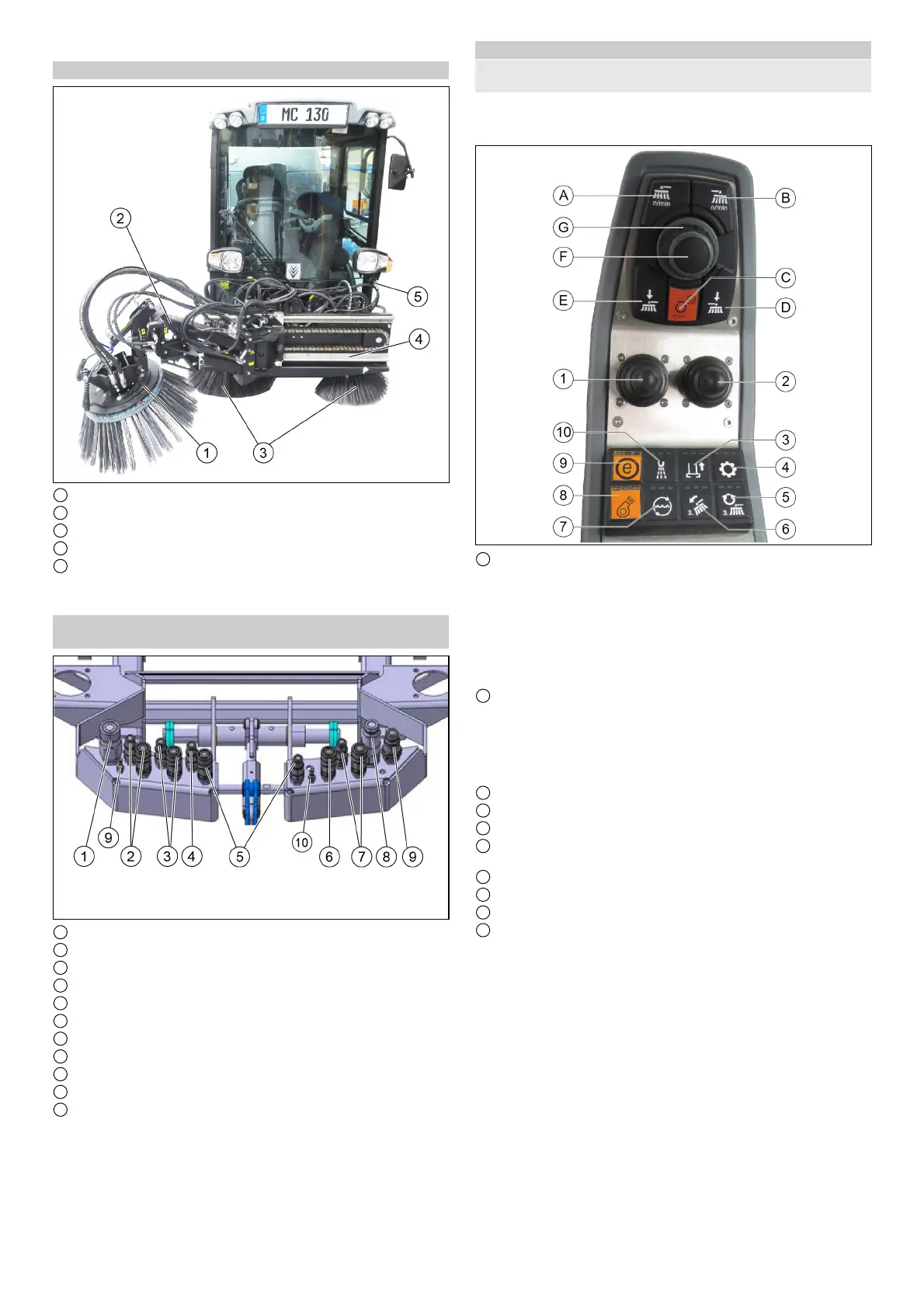

Vue du système de balayage à 3 balais
1 Brosse frontale
2 Bras de brosse frontale
3 Système de balayage à 2 balais
4 Chariot
5 Connecteur de détection automatique
1. La commande du système de balayage est décrite dans un
chapitre ultérieur.
Raccordement des flexibles hydrauliques et des
tuyaux d'eau
1 PTO brosses
2 Incliner/rouler la brosse frontale
3 Lever/baisser la brosse frontale
4 Huile de fuite
5 Bouche d'aspiration/Pivoter le balai
6 Lever/baisser le balai
7 Pivoter la brosse frontale
8 PTO 80 l/min
9 PTO brosses
10 Raccord d'eau à droite
11 Raccord d'eau à gauche
1. Brancher les flexibles hydrauliques en fonction du code cou-
leur.
2. Brancher les tuyaux d'eau à gauche et à droite.
Commande
Affectation balayeuse aspirante avec système de balayage à
brosse frontale
Remarque
Les témoins des interrupteurs s'allument quand ils sont en
marche.
1 Levier de commande de gauche pour manœuvrer la brosse
frontale
– Levier de commande vers l’avant : la brosse frontale
s'abaisse et s'allume
Remarque
Augmenter la pression d'appui en cas de fortes salissures
– Levier de commande vers l'arrière : la brosse frontale se
lève et s'éteint
– Levier de commande vers la gauche/vers la droite : la
brosse frontale se déplace vers la gauche/la droite
2 Levier de commande de droite pour manœuvrer les balais
– Levier de commande vers l'avant : Baisser ensemble les
bras des balais et activer les balais latéraux
– Levier de commande vers l'arrière : lever ensemble les bras
des balais et désactiver les balais latéraux
– Levier de commande vers la gauche/vers la droite : pivoter
ensemble les bras des balais
3 Lever/baisser la bouche d'aspiration
4 Système hydraulique marche/arrêt
5 Inversion du sens de rotation, brosse frontale
6 Si activée : Tangage/roulement de la brosse frontale avec le
levier de commande de droite
7 Fonction circulation d'eau marche/arrêt (eau recyclée)
8 Soufflerie d'aspiration marche/arrêt
9 Fonction ECO
10 Pompe à eau marche/arrêt
(A) Sélection de la vitesse de rotation de la brosse frontale
(B) Sélection de la vitesse de rotation des balais
(C) Régime du moteur
Appuyer pour régler les valeurs
Remarque
La puissance d'aspiration dépend du régime moteur réglé.
1600 t/min balayures légères
2200 t/min encrassement moyen
2500 t/min encrassement fort, lourd
(D) Détente du balai
(E) Détente/pression de la brosse frontale
(F) Touche d'enregistrement
Appuyer pour enregistrer des valeurs ou programmes réglés
(G) Bouton rotatif
Appuyer pour modifier des valeurs réglées
