Français 147

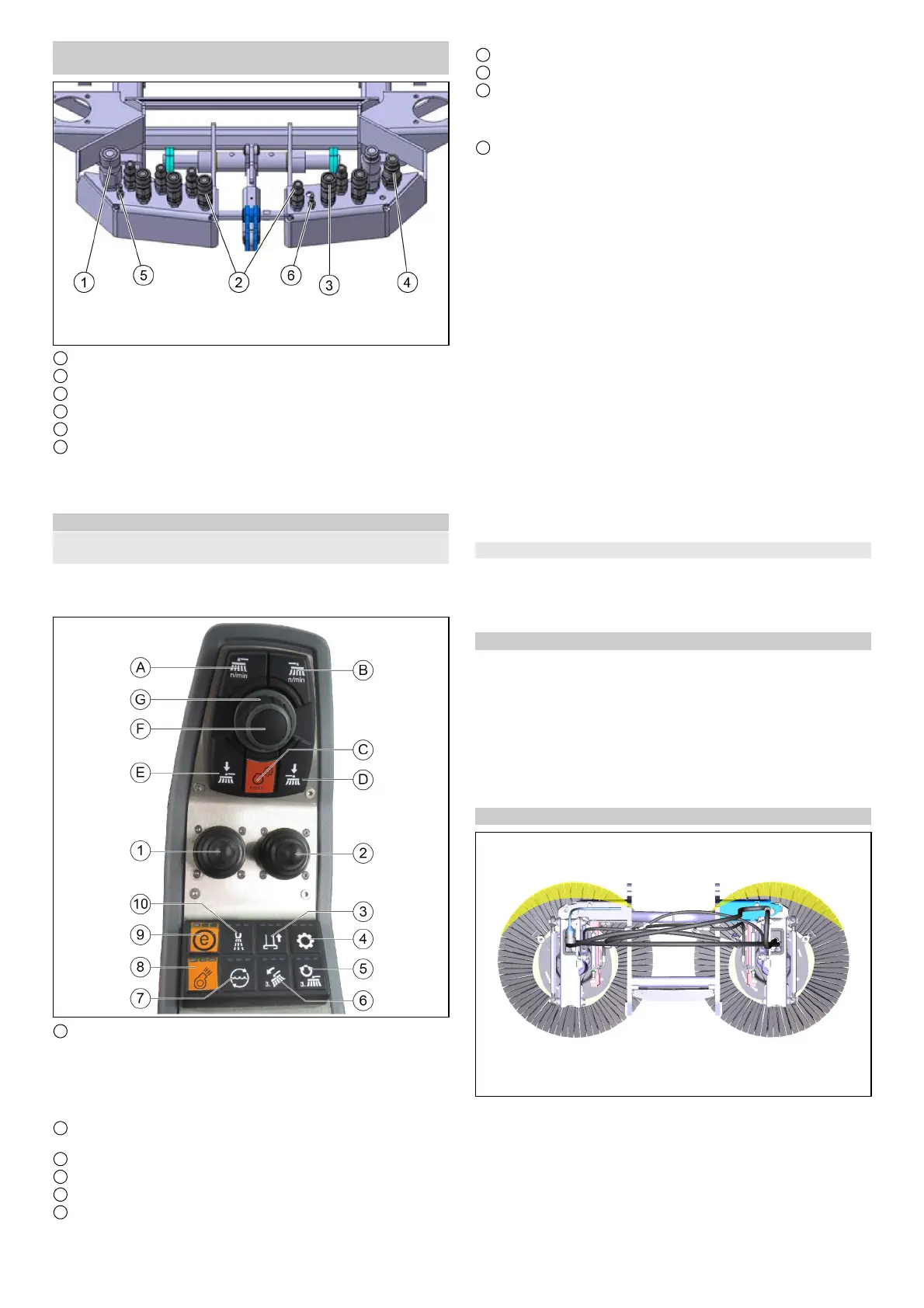

Raccordement des flexibles hydrauliques et des
tuyaux d'eau
1 PTO brosses
2 Bouche d'aspiration/Pivoter le balai
3 Lever/baisser le balai
4 PTO brosses
5 Raccord d'eau à droite
6 Raccord d'eau à gauche
1. Brancher les flexibles hydrauliques en fonction du code cou-
leur.
2. Brancher les tuyaux d'eau à gauche et à droite.
Commande
Affectation de la balayeuse aspirante avec système de
balayage à 2 balais (tiré)
Remarque
Les témoins des interrupteurs s'allument quand ils sont en
marche.
1 Levier de commande de gauche
– Levier de commande vers l'avant : Baisser ensemble les
bras des balais et activer les balais latéraux
– Levier de commande vers l'arrière : lever ensemble les bras
des balais et désactiver les balais latéraux
– Levier de commande vers la gauche/vers la droite : pivoter
ensemble les bras des balais
2 Levier de commande de droite
La touche n'est pas affectée
3 Lever/baisser la bouche d'aspiration
4 Système hydraulique marche/arrêt
5 La touche n'est pas affectée
6 La touche n'est pas affectée
7 Fonction circulation d'eau marche/arrêt (eau recyclée)
8 Soufflerie d'aspiration marche/arrêt
9 Fonction ECO
Active le programme de travail complet.
PTO (balai latéral, soufflerie d'aspiration), eau du robinet, cir-
culation d'eau (eau recyclée)
10 Pompe à eau marche/arrêt
Commuter sur le système de balayage à 2 balais (tiré) :
1 Mettre le contact.
2 Sur l'écran du véhicule, appuyer sur F10.
3 Avec F5, sélectionner Système de balayage tiré.
Pression d'appui des balais
Sur l'écran, une barre jaune indique un délestage de la pression
d'appui des balais.
Une barre rouge indique une augmentation de la pression d'ap-
pui des balais.
Travaux d'entretien
1 Les points de graissage disponibles (graisseurs) sont mar-
qués.
Graisser tous les jours avec une graisse à usages multiples.
2 S'assurer qu'il n'y a pas de ficelles ou cordons emmêlés dans
les balais, les enlever si nécessaire.
3 Veiller à ce que les raccordements hydrauliques restent
propres et contrôler leur étanchéité une fois par semaine.
4 Inspecter les balais afin de repérer les traces d'usure ou de
dommages ; les remplacer si nécessaire.
Réglage du rétroviseur de balayage
1. Régler le rétroviseur de balayage tel représenté sur la figure.
À gauche : 09h00 - 14h00
À droite : 10h00 - 15h00
(A) Sélection de la vitesse de rotation des balais de gauche et
droite ensemble
(B) La touche n'est pas affectée
(C) Régime du moteur
Appuyer pour régler les valeurs
Remarque
La puissance d'aspiration dépend du régime moteur réglé.
1600 t/min balayures légères
2200 t/min encrassement moyen
2500 t/min encrassement fort, lourd
(D) non affecté
(E) Touche de pression d'appui des balais latéraux de gauche et
de droite
(F) Touche d'enregistrement
Appuyer pour enregistrer des valeurs ou programmes réglés
(G) Bouton rotatif
Appuyer pour modifier des valeurs réglées
