Nederlands 257

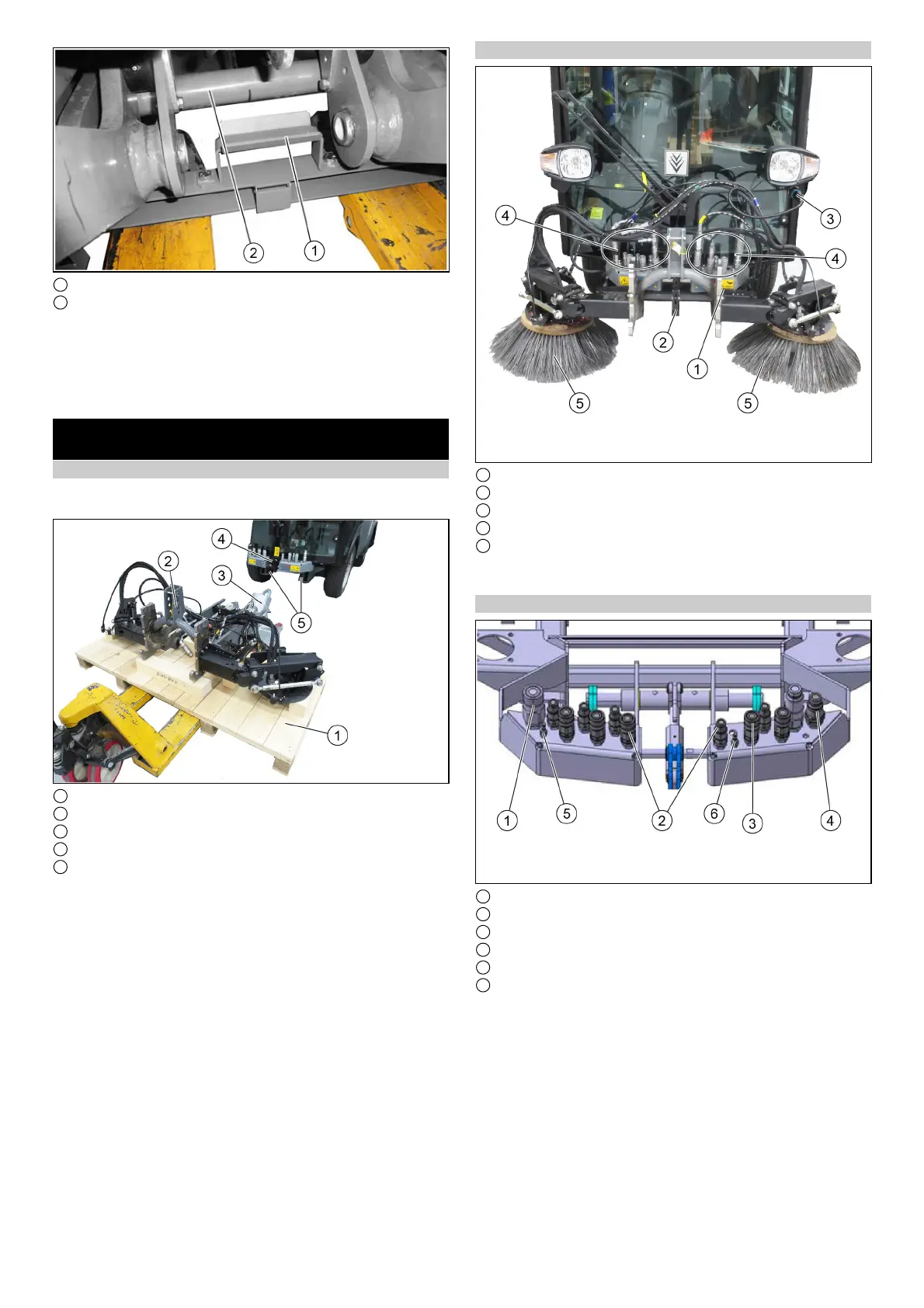

1 Houder voor steun frontkrachttiller
2 Frame frontkrachttiller
4. Wisselwagen met hefwagen onder frontkrachttiller rijden.
Houder voor steun frontkrachttiller moet bij het optillen van de
hefwagen in het frame van de frontkrachttiller zitten.
5. Frontkrachttiller met hefwagen uitschuiven.
6. Frontkrachttiller op een beveiligde plaats neerzetten en hefwa-
gen uitschuiven.
Aanbouwset 2-bezem-veegsysteem
(getrokken)
Veegsysteem monteren
De pallet die op het veegsysteem werd geleverd dient gelijktijdig
als montagehulp voor de montage/demontage.
1 Pallet
2 Veegsysteem met 2 bezems
3 Zuigmond gemonteerd
4 Vergrendelingshendel in stand boven (open)
5 Opname aan het voertuig
1. Hefwagen onder de pallet met het gepositioneerde
veegsysteem rijden.
2. Vergrendelingshendel omhoog trekken.
3. Veegsysteem in de opname van het voertuig schuiven en tot
circa 10 cm voor het voertuig positioneren.
4. Hydraulische slangen erop steken, kleuren in acht nemen.
Bezetting, zie in een volgend hoofdstuk
5. Waterslangen erop steken.
6. Apparaatherkenningsstekker op het voertuig aansluiten.
7. Veegsysteem helemaal in de voertuigopname aanbrengen.
8. Veegsysteem vergrendelen; hiervoor de vergrendelingshen-
del omlaag drukken (gebogen stang gebruiken).
9. Bij de eerste aanbouw of bij het wisselen naar een ander voer-
tuig moet de vergrendeling met de stelmoeren correct worden
ingesteld. Bij correcte instelling moet de vergrendeling bij het
omlaag drukken over een voelbaar punt vergrendelen.
10.Zijbezem monteren.
Apparaataanzicht veegsysteem met 2 bezems
1 Veegsysteem met 2 bezems
2 Vergrendelingshendel
3 Stekker apparaatherkenning
4 Hydraulische aansluiting en wateraansluiting
5 Zijbezem
1. De bediening van het 2-bezem-veegsysteem wordt in een la-
ter hoofdstuk beschreven.
Hydraulische slangen op het voertuig aansluiten
1 PTO borstels
2 Zuigmond / veegbezem zwenken
3 Veegbezem optillen / neerlaten
4 PTO borstels
5 Wateraansluiting rechts
6 Wateraansluiting links
1. Hydraulische slangen overeenkomstig de kleurmarkering erop
steken.
2. Waterslangen links en rechts erop steken.
