Hilfe bei Störungen
GEFAHR
Verletzungsgefahr durch unabsichtlich anlaufendes Gerät
und elektrischen Schlag.
Schalten Sie vor allen Arbeiten das Gerät aus und ziehen Sie den
Zünschlüssel ab.
Lassen Sie elektrische Bauteile nur vom autorisierten Kunden-
dienst prüfen und reparieren.
Suchen Sie bei Störungen, die in diesem Kapitel nicht genannt
sind, im Zweifelsfall und bei ausdrücklichem Hinweis einen auto-
risierten Kundendienst auf.
Gerät läuft nicht
1. Arbeitshydraulik und Schalter Hochdruckschalter einschalten.
Gerät kommt nicht auf Druck
1. Wassertank füllen.
2. Sieb im Wassereingang reinigen, Wasserzulauf überprüfen.
3. Hochdruckdüse prüfen / ersetzen.
Pumpe undicht
Bis zu 3 Tropfen Wasseraustritt pro Minute sind zulässig.
Bei stärkerer Undichtigkeit Gerät durch den Kundendienst
prüfen lassen.
Pumpe klopft
Wasserzuleitung auf Dichtheit prüfen.
Gerät entlüften, siehe Kapitel “Gerät entlüften”.
Bei Bedarf Kundendienst aufsuchen.
Technische Daten
Einbauerklärung
Hiermit erklären wir, dass für die nachfolgend bezeichnete unvoll-
ständige Maschine die technischen Unterlagen gemäß der EG-
Richtlinie 2006/42/EG (+2009/127/EG) Anhang VII Teil B erstellt
wurden und folgenden Punkten der Richtlinie entspricht:
Anhang I Punkt 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 und 1.7.
Bei einer nicht mit uns abgestimmten Änderung der unvollständi-
gen Maschine verliert diese Erklärung ihre Gültigkeit.
Behörden können relevante Unterlagen über die unvollständige
Maschine bei dem Dokumentationsbevollmächtigten anfragen.
Die Übermittlung der Dokumente erfolgt via E-Mail.
Vor Inbetriebnahme oder Einbau der unvollständigen Maschine
ist sicherzustellen, dass die Maschine, in welcher die unvollstän-
dige Maschine betrieben oder eingebaut werden soll, der EG-
Maschinenrichtlinie 2006/42/EG (+2009/127/EG) entspricht.
Informationen hierüber entnehmen Sie bitte der EG-Konformi-
tätserklärung der Maschine.
Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des
Vorstands.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2017/07/18

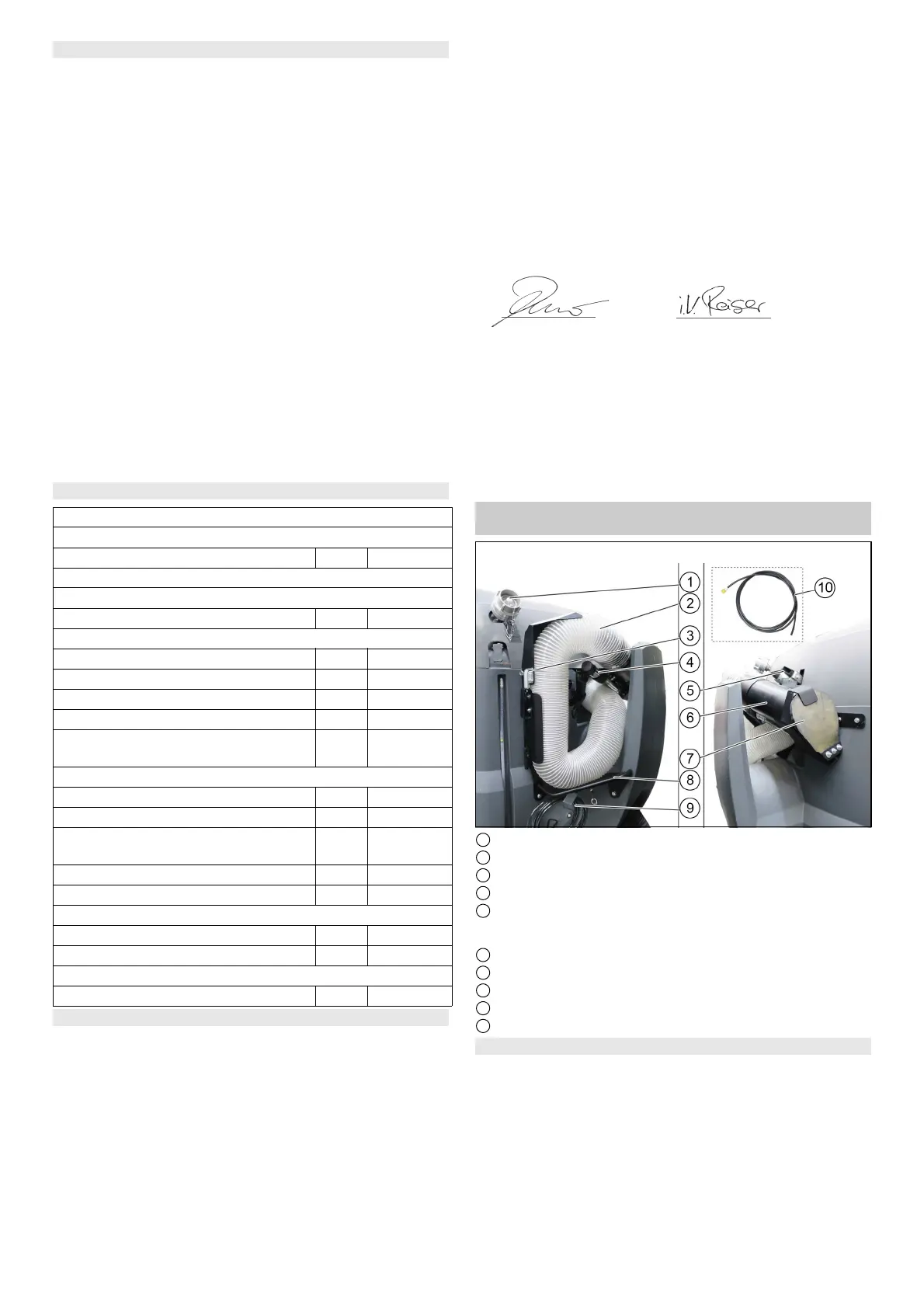

Arbeiten mit dem Handsaugschlauch (Option ab
Werk)
1 Einfüllstutzen, Wassertank
2 Saugschlauch (125 mm)
3 Verriegelung
4 Handgriff (verstellbar)
5 Umschalthebel
herausgezogen: Saugen mit dem Saugschlauch
eingedrückt: Arbeiten im Kehrbetrieb
6 Handsaugrohr
7 Abdeckung
8 Saugschlauchhalterung
9 Aufbewahrung Wasserschlauch
10 Wasserschlauch
Arbeiten mit dem Handsaugschlauch
1. Handsaugschlauch aus der Aufbewahrung nehmen.
2. Bei Bedarf:
Beiliegenden Wasserschlauch anschließen und Absperrhebel
am Handgriff öffnen.
Dosierknöpfe in der Kabine schließen damit kein Sprühwasser
für Saugmund- und Besendüsen ausgebracht wird und somit
beim Arbeiten mit dem Handsaugschlauch fehlt.
3. Umschalthebel herausziehen auf Stellung „Saugen mit dem
Saugschlauch“.
Hydraulikanschluss
Versorgung aus dem Hydrauliksystem der MC 130
Anschlussleistung kW 4,5
Wasseranschluss
Wasserversorgung aus dem Wassertank der MC 130
Zulauftemperatur (max.) °C 60
Leistungsdaten
Arbeitsdruck MPa 7-15
Düsengröße 036
Max. Betriebsüberdruck MPa 19
Fördermenge l/min 10
Rückstoßkraft der Handspritzpistole
(max.)
N30
Ermittelte Werte gemäß EN 60335-2-79
Schalldruckpegel K
pA
dB(A) 75
Unsicherheit K
pA
dB(A) 3
Schallleistungspegel L
WA
+ Unsicherheit
K
WA
dB(A) 97
Hand-Arm Vibrationswert m/s
2
1,6
Unsicherheit K m/s
2
0,7
Betriebsstoffe
Ölmenge l 0,4
Ölsorte SAE 15W-40
Maße und Gewichte
Gewicht kg
Produkt: Anbausatz
Hochdruckreiniger
Typ: 2.851-952.7
Angewandte harmonisierte Normen In Anlehnung:
EN 60335–2–79
Chairman of the Board of Management
Director Regulatory Affairs & Certification
H. Jenner
S. Reiser
