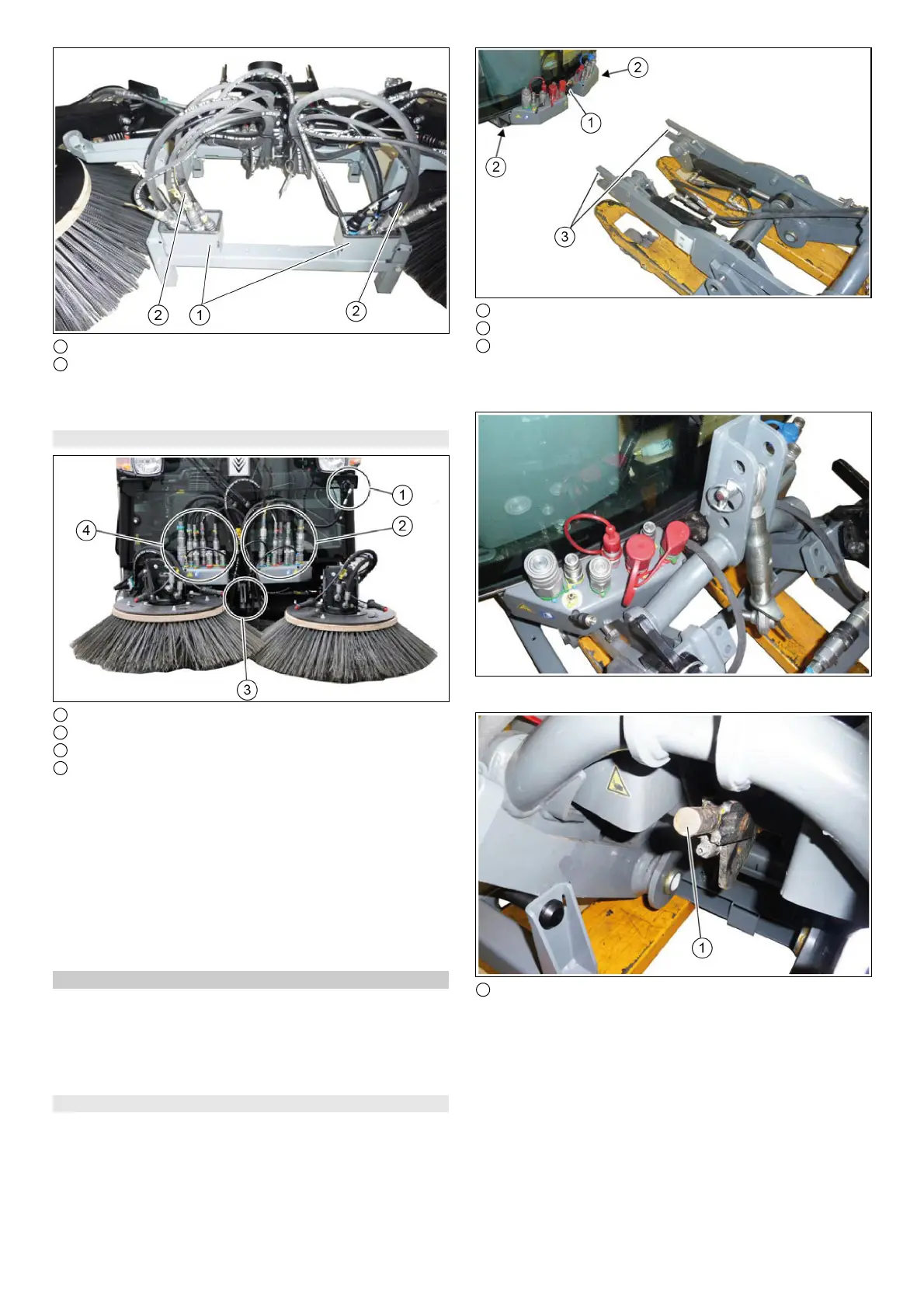

Français 145
1 Boîte de rangement
2 Conduites et flexibles
14.Placer conduites et flexibles dans les boîtes de rangement.
15.Déposer le système de balayage à un endroit protégé.
16.Sortir le chariot de levage.
Montage du système de balayage
1 Connecteur de signal pour la détection d’outils montés
2 Raccords pour le balai latéral gauche (hydraulique et eau)
3 Verrouillage du système de balayage
4 Raccords pour le balai latéral droit (hydraulique et eau)
1. Arrêter le véhicule sur un support plan et solide et le bloquer
contre le roulement.
2. Monter le système de balayage dans l’ordre inverse sur le vé-
hicule.
3. Verrouiller le système de balayage (position du levier en bas).
4. Contrôler le verrouillage, voir le chapitre Contrôler / régler le
verrouillage des outils montés.
5. Mettre le système hydraulique hors pression. Voir le chapitre
Mettre le système hydraulique hors pression (réduction de
pression).
6. Relier les flexibles hydrauliques avec les raccords.
Relevage avant (en option)
Le relevage avant permet de monter différents outils montés
avec 3 points d'ancrage.
Pour monter/démonter le relevage avant, un chariot de change-
ment est nécessaire.
Remarque
Accessoire en option, référence 2.852-067.0.
Monter le relevage avant
1. Arrêter le véhicule sur un support plan et solide et le bloquer
contre le roulement.
1 Levier de verrouillage
2 Châssis de réception véhicule
3 Logement du relevage avant
2. Lever le levier de verrouillage vers le haut.
3. Positionner le relevage avant avec le chariot de levage au
centre devant le véhicule.
4. Introduire le relevage avant dans le châssis de réception du
véhicule jusqu’en butée.
1 Levier de verrouillage
5. Placer le levier de verrouillage vers le bas.
6. Contrôler le verrouillage, voir le chapitre Contrôler / régler le
verrouillage des outils montés.
7. Descendre et sortir le chariot de levage.
