Ελληνικά 429

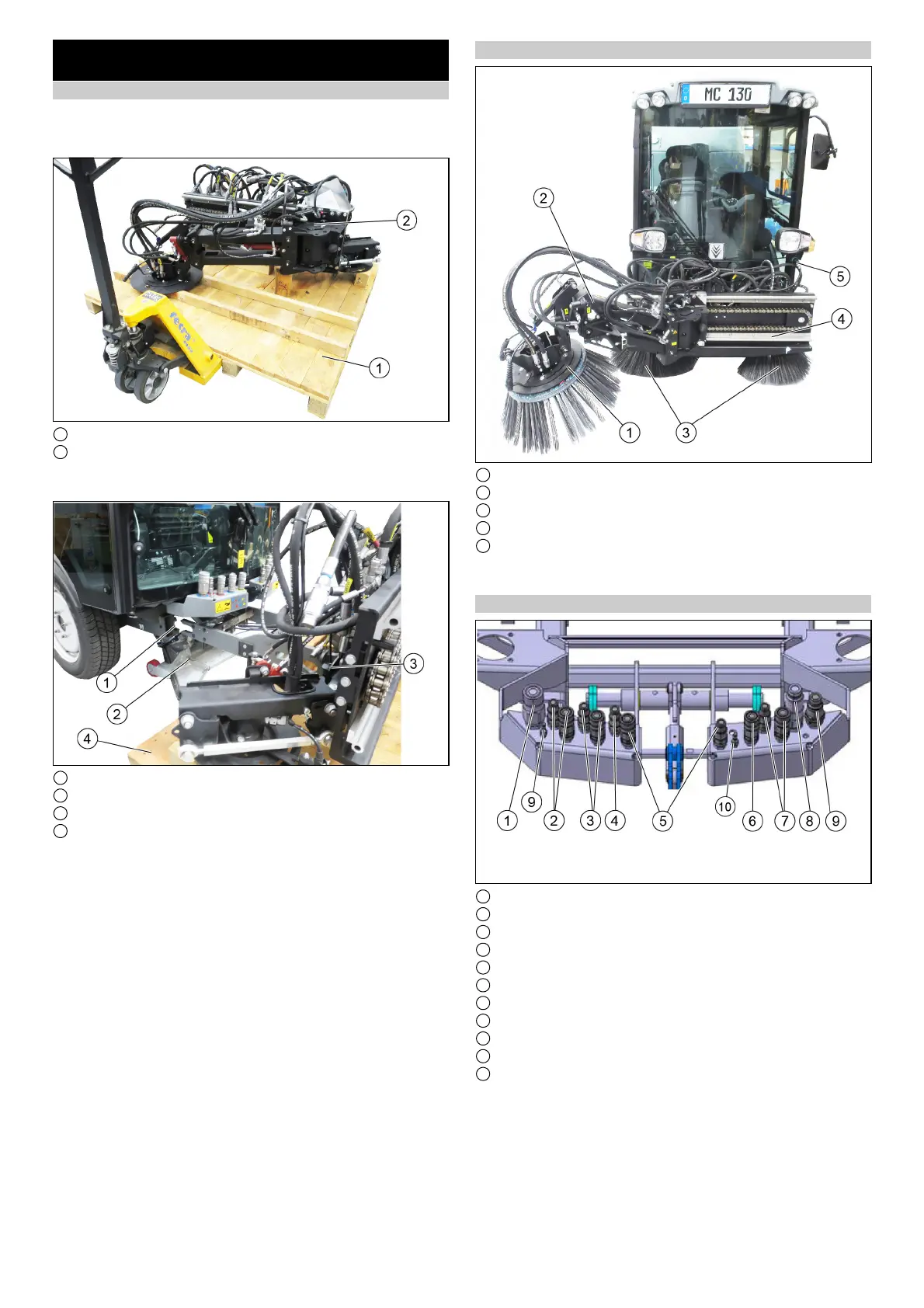

Σετ εξαρτημάτων συστήματος σάρωσης με 3
σκούπες (μπροστινή σκούπα)
Τοποθέτηση συστήματος σάρωσης
Η παλέτα στην οποία παραδίδεται το σύστημα σάρωσης
χρησιμεύει επίσης ως βοηθητικό μέσο συναρμολόγησης /
αποσυναρμολόγησης.
1 Παλέτα
2 Σύστημα σάρωσης
1. Οδηγήστε το παλετοφόρο κάτω από την παλέτα που είναι το
σύστημα σάρωσης.
1 Υποδοχή στο όχημα
2 Συνδεδεμένο στόμιο αναρρόφησης
3 Σύστημα σάρωσης
4 Παλέτα
2. Τραβήξτε τον μοχλό ασφάλισης προς τα πάνω.
3. Τοποθετήστε το σύστημα σάρωσης περίπου 10 cm μπροστά
από το όχημα.
4. Συνδέστε τους υδραυλικούς ελαστικούς σωλήνες
προσέχοντας τα χρώματα.
Για την αντιστοιχία ανατρέξτε σε επόμενο κεφάλαιο
5. Συνδέστε τους ελαστικούς σωλήνες νερού.
6. Τοποθετήστε την ηλεκτρική κουμπωτή σύνδεση στο όχημα.
7. Εισάγετε το σύστημα σάρωσης στην υποδοχή του οχήματος
ως το τέρμα.
8. Ασφαλίστε το σύστημα σάρωσης πιέζοντας τον μοχλό
ασφάλισης προς τα κάτω (χρησιμοποιήστε λυγισμένη ράβδο).
9. Κατά την πρώτη τοποθέτηση ή κατά την αλλαγή σε άλλο
όχημα θα πρέπει να ρυθμίσετε σωστά την ασφάλεια στα
ρυθμιστικά παξιμάδια. Με τη σωστή ρύθμιση η ασφάλεια
πρέπει να πιάνει κατά το πάτημα προς τα κάτω μετά από ένα
νεκρό σημείο.
10.Μοντάρετε τις πλαϊνές και την μπροστινή σκούπα.
Σύστημα σάρωσης με 3 σκούπες
1 Μπροστινή σκούπα
2 Βραχίονας μπροστινής σκούπας
3 Σύστημα σάρωσης με 2 σκούπες
4 Ολισθητήρας
5 Βύσμα αναγνώρισης συσκευών
1. Η λειτουργία του συστήματος σκούπας περιγράφεται σε
επόμενο κεφάλαιο.
Σύνδεση ελαστικών σωλήνων υδραυλικών και νερού
1 Βούρτσες δυναμοδότη
2 Κλίση / κύλιση μπροστινής σκούπας
3 Ανέβασμα / κατέβασμα μπροστινής σκούπας
4 Λάδι διαρροής
5 Στρέψη στομίου αναρρόφησης / πλαϊνής σκούπας
6 Ανέβασμα / κατέβασμα πλαϊνής σκούπας
7 Στρέψη μπροστινής σκούπας
8 Δυναμοδότης 80 l/min
9 Βούρτσες δυναμοδότη
10 Σύνδεση νερού δεξιά
11 Σύνδεση νερού αριστερά
1. Συνδέστε τους υδραυλικούς ελαστικούς σωλήνες σύμφωνα με
τη χρωματική σήμανση.
2. Συνδέστε τους σωλήνες νερού αριστερά και δεξιά.
