140 Français
Déclaration d’incorporation
Nous déclarons par la présente que la documentation technique
a été établie pour la quasi-machine désignée ci-après conformé-
ment à la directive 2006/42/CE (+2009/127/CE), annexe VII,
partie B, et qu’elle correspond aux points suivants de la
directive :
Annexe I, points 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 et 1.7. I, point 1.1
Toute modification de la quasi-machine sans notre accord annule
cette déclaration.
Les autorités compétentes peuvent demander au responsable de
la documentation la documentation pertinente relative à la quasi-
machine. La transmission des documents se fait par e-mail.
Avant la mise en service ou l’incorporation de la quasi-machine,
il convient de s’assurer que la machine dans laquelle la quasi-
machine doit être exploitée ou incorporée est conforme à la direc-
tive « Machines » 2006/42/CE (+2009/127/CE).
Consultez plus d’informations à ce sujet dans la déclaration de
conformité UE de la machine.
Les signataires agissent sous ordre et avec le pouvoir de la direc-
tion.
Responsable de la documentation :
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tél.: +49719514-0
Télécopie : +49 7195 14-2212
Winnenden, 2017/07/18

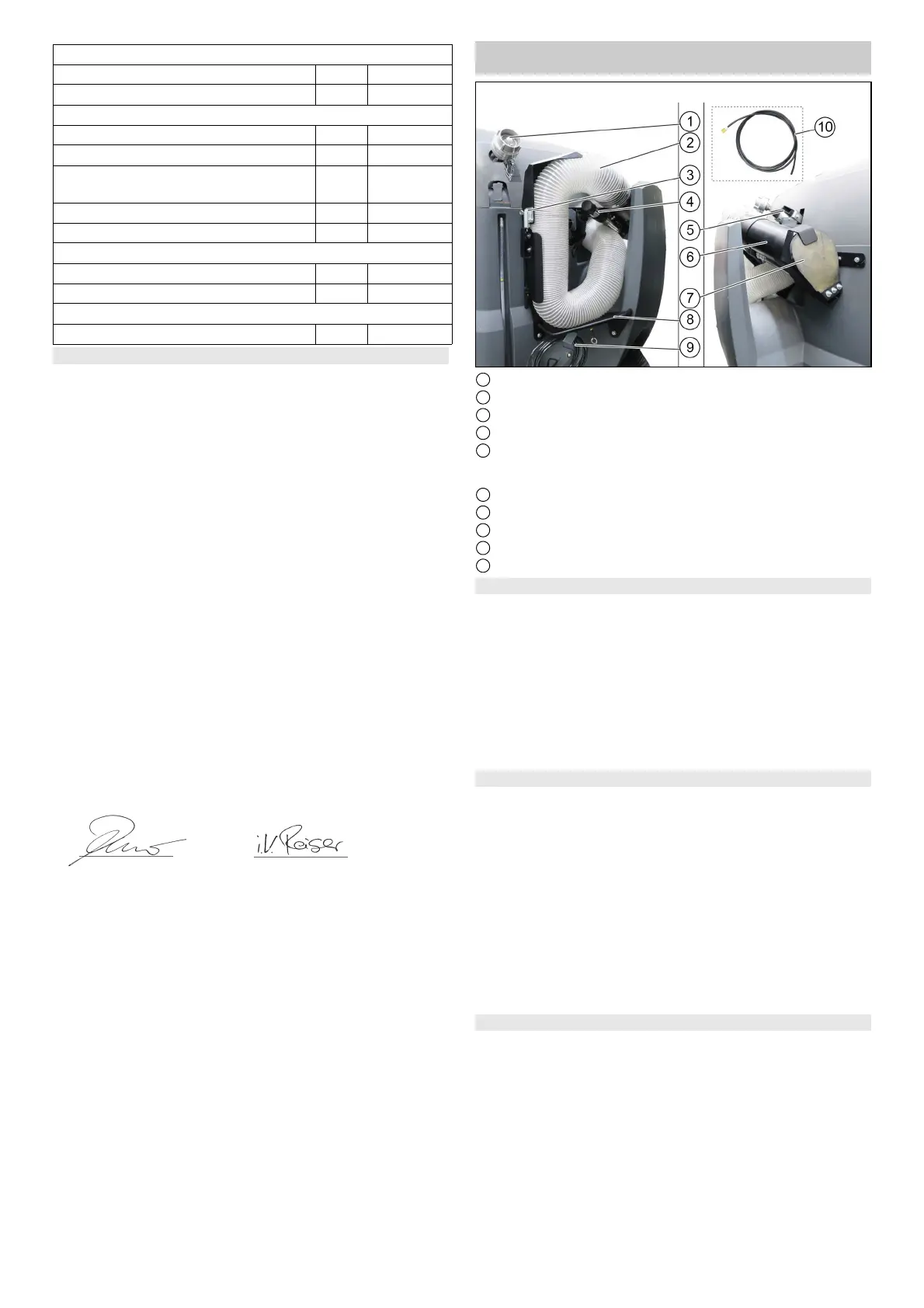

Travaux avec le flexible d'aspiration manuel (en option
d'usine)
1 Tubulure de remplissage réservoir d'eau
2 Flexible d'aspiration (125 mm)
3 Verrouillage
4 Poignée (réglable)
5 Levier de commutation
sortie : Aspiration avec le flexible d'aspiration
rentré : Travaux en mode balayage
6 Tuyau d'aspiration manuel
7 Cache
8 Support du flexible d'aspiration
9 Rangement du flexible d'eau
10 Flexible d'eau
Travailler avec le flexible d'aspiration manuelle.
1. Sortir le flexible d'aspiration manuel du rangement.
2. Au besoin :
Raccorder le flexible d'eau fourni et ouvrir le robinet d'arrêt par
la poignée.
Fermer les boutons de dosage dans la cabine afin que de l'eau
pulvérisée ne soit évacuée pour les buses de bouche d'aspi-
ration de balai et manque alors pour les travaux avec le
flexible d'aspiration manuel.
3. Tirer le levier de commutation en position « Aspiration avec le
flexible d'aspiration manuel ».
Aspiration avec le flexible d'aspiration manuel.
1. Démarrer le moteur.
2. Allumer le PTO (sur la console de commande de l'accoudoir).
3. Activer la soufflerie.
4. Au besoin : Mettre la pompe à eau en service sur la console
de commande.
5. Sélection de la vitesse de rotation du moteur.
Remarque
La puissance d'aspiration dépend du régime moteur choisi.
1600 trs/min pour les balayures légères
2200 trs/min pour un encrassement normal
2500 trs/min pour un encrassement fort, lourd
6. Maintenir le tuyau d'aspiration par la poignée (réglable) et
commencer l'aspiration.
Conserver le flexible d'aspiration manuel
1. Pour monter le flexible d'aspiration manuel, régler la vitesse
de rotation du moteur à 2 200 tr/min.
2. Lors de l'utilisation du flexible d'eau : Couper la pompe à eau,
séparer le flexible d'eau des raccords et les ranger.
3. Insérer le tuyau d'aspiration par la poignée et l'appuyer et le
fixer contre le cache.
Remarque
Le tuyau d'aspiration est tiré, par la sous-pression, contre le
cache et le flexible d'aspiration se rétracte. Cette étape est né-
cessaire pour son rangement dans le support.
Débit l/min 10
Force de recul du pistolet (max.) N 30
Valeurs déterminées selon EN 60335-2-79
Niveau de pression acoustique K
pA
dB(A) 75
Incertitude K
pA
dB(A) 3
Niveau de puissance acoustique L
WA
+ In-
certitude K
WA
dB(A) 97
Valeur de vibrations main-bras m/s
2
1,6
Incertitude K m/s
2
0,7
Fluides de fonctionnement
Quantité d'huile l 0,4
Type d'huile SAE 15W-40
Dimensions et poids
Poids kg
Produit : kit de montage
Nettoyeur haute pression
Type : 2.851-952.7
Normes harmonisées appliquées en référence :
EN 60335–2–79
Raccord hydraulique
Chairman of the Board of Management
Director Regulatory Affairs & Certification
H. Jenner
S. Reiser
