8. Despresurice el sistema hidráulico. Véase el capítulo Liberar
la presión del sistema hidráulico (descarga de presión).
9. Conecte las mangueras con los acoplamientos.

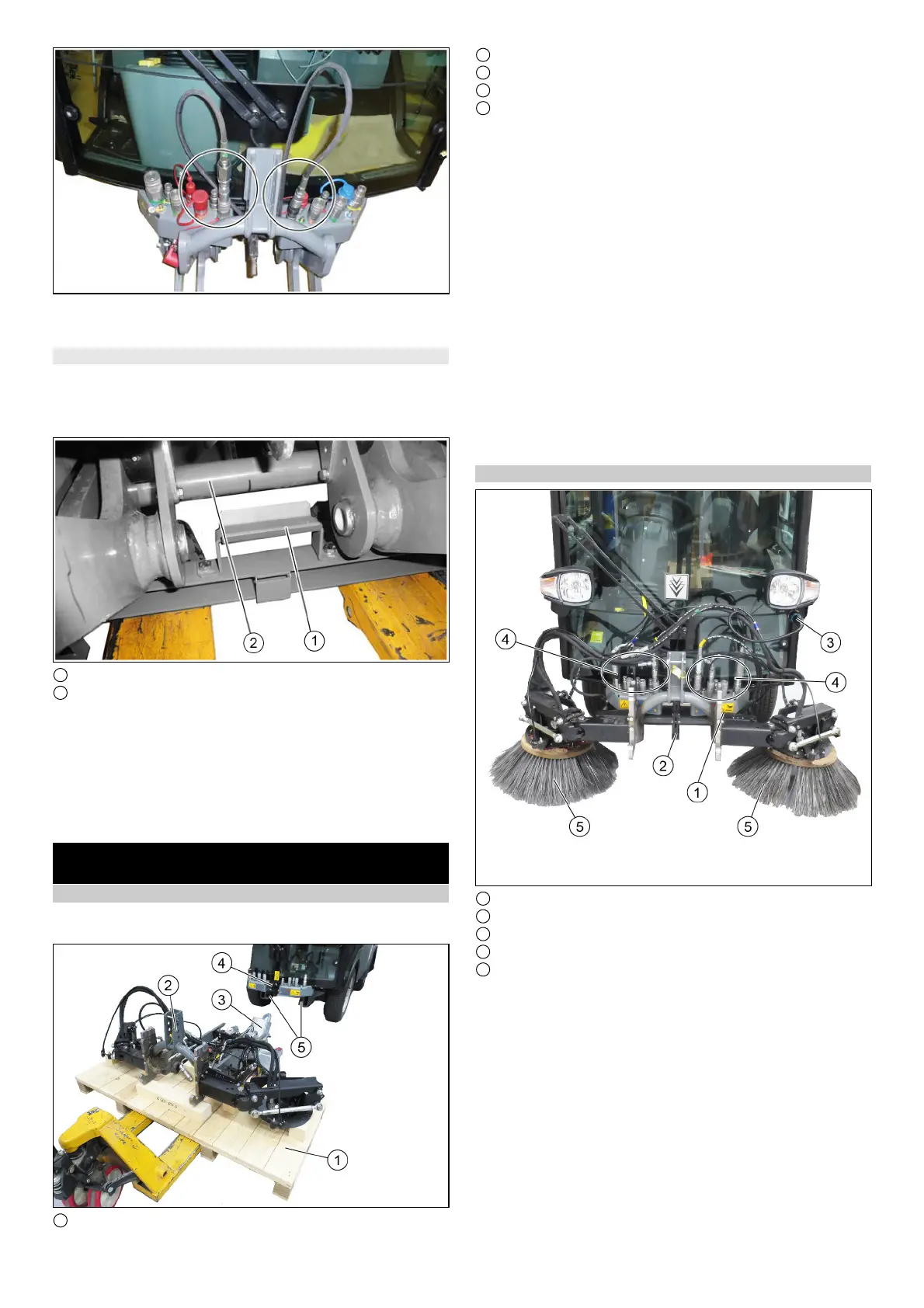

Desmontaje del elevador de fuerza frontal
1. Elevar el elevador de fuerza frontal hasta la posición final.
2. Suelte las mangueras hidráulicas.
3. Desbloquee el elevador de fuerza frontal (posición de palanca
superior).
1 Soporte para colocación del elevador de fuerza frontal
2 Bastidor del elevador de fuerza frontal
4. Desplace el carro de cambio con el carro de elevación debajo
del elevador de fuerza frontal.
El soporte para la colocación del elevador de fuerza frontal de-
be encontrarse en el bastidor del elevador de fuerza frontal al
levantar el carro de elevación.
5. Extraiga el elevador de fuerza frontal con carro de elevación.
6. Deposite el elevador de fuerza frontal en un punto protegido y
extraiga el carro de elevación.
Juego de montaje del sistema de barrido de 2
cepillos (extraído)
Montaje del sistema de barrido
La paleta sobre la que se suministra el sistema de barrido sirve
al mismo tiempo como auxiliar de montaje/desmontaje.
1 Paleta
2 Sistema de barrido de 2 cepillos
3 Boca de aspiración montada
4 Palanca de bloqueo en la posición superior (abierta)
5 Alojamiento del vehículo
1. Conduzca la carretilla elevadora bajo la paleta con el sistema
de barrido posicionado.
2. Tire de la palanca de bloqueo hacia arriba.
3. Introduzca el sistema de barrido de 2 cepillos en el alojamien-
to del vehículo y posiciónelo a aprox. 10 cm delante del vehí-
culo.
4. Conecte las mangueras hidráulicas, tenga en cuenta los colo-
res.
La asignación se encuentra en un capítulo separado
5. Conecte las mangueras de agua.
6. Enchufe el conector de detección del equipo en el vehículo.
7. Introduzca el sistema de barrido en el alojamiento del vehículo
hasta el tope.
8. Bloquee el sistema de barrido; para ello, coloque la palanca
de bloqueo hacia abajo (utilice la barra doblada).
9. Durante el primer montaje o al cambiar a otro vehículo, el blo-
queo debe ajustarse correctamente en las tuercas de suje-
ción. En caso de ajuste correcto, el bloqueo debe enclavarse
en un punto muerto al presionarlo hacia abajo.
10.Monte los cepillos laterales.
Vista de equipo del sistema de barrido de 2 cepillos
1 Sistema de barrido de 2 cepillos
2 Palanca de bloqueo
3 Conector de detección del equipo
4 Conexión hidráulica y de agua
5 Cepillos laterales
1. El manejo del sistema de barrido de 2 cepillos está descrito en
un capítulo posterior.
