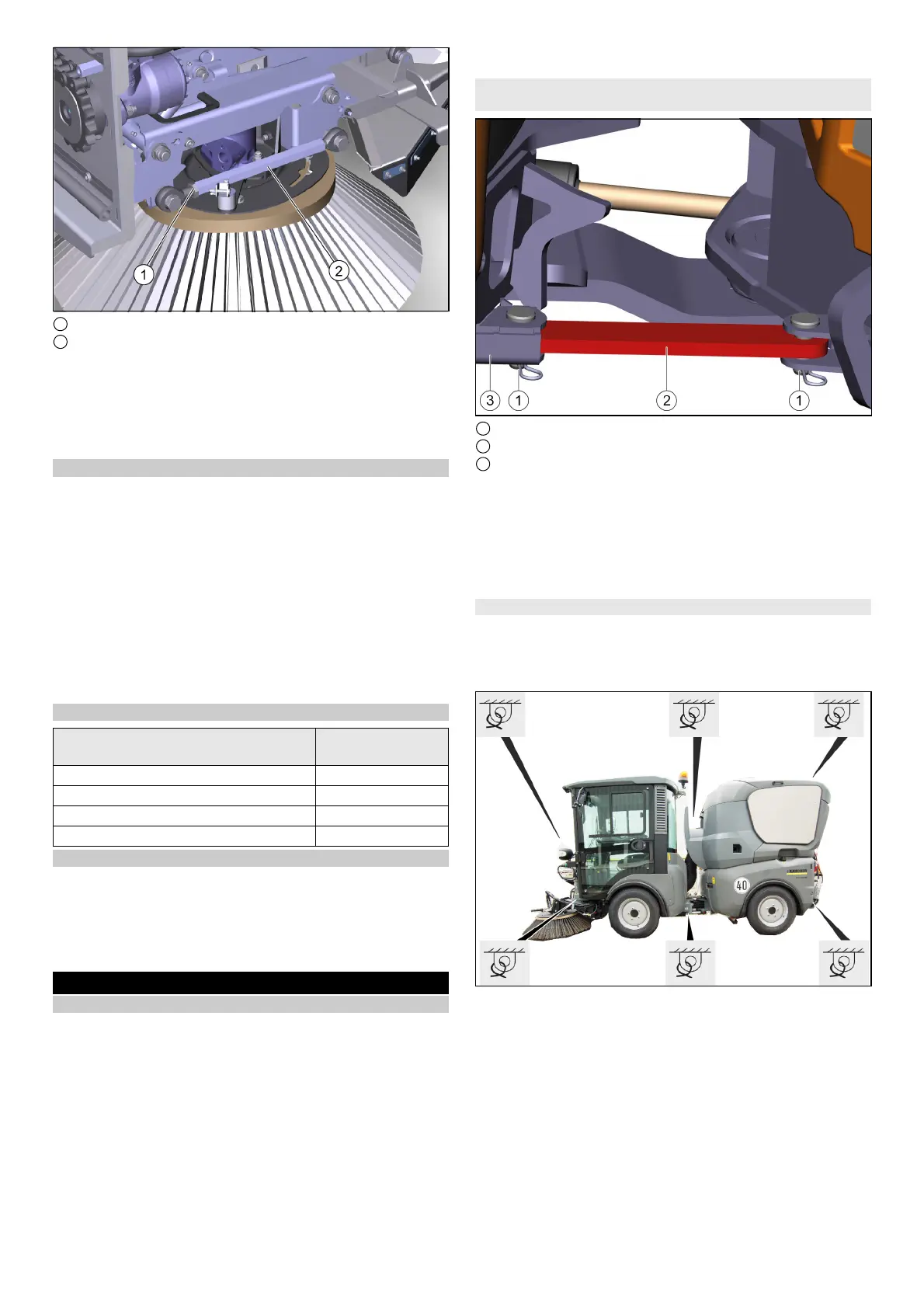

318 Español
1 Contratuerca
2 Hexágono
5. Aflojar la contratuerca.
6. Ajustar la inclinación del cabezal mediante el hexágono.
7. Apretar la contratuerca.
Ajuste de la presión de empuje sobre el cepillo
8. El sistema de cepillos dispone de un ajuste hidráulico de la
presión de empuje sobre el cepillo.
Almacenamiento
몇 ADVERTENCIA
Riesgo de daños y lesiones
Tenga en cuenta el peso del equipo.
CUIDADO
Peligro de daños
Almacenar el juego de montaje en un lugar seco, nivelado y pro-
tegido. Asegurarse de que los cepillos de barrido estén descar-
gados.
1. Almacenar sobre la paleta el sistema de barrido que se ha
desmontado del vehículo. Previamente se deben retirar los
cepillos de barrido.
2. Para su montaje en el vehículo, asegurarse de que los cepillos
de barrido estén descargados.
Datos técnicos
Desmontaje del sistema de barrido
Realizar el desmontaje del sistema de barrido en el orden inverso
del montaje. Depositar el sistema de barrido sobre la paleta. Pre-
viamente se deben retirar los cepillos de barrido.
Antes de retirar las mangueras hidráulicas, el sistema debe ha-
berse dejado sin presión. Para ello, consultar el manual de ins-
trucciones del vehículo.
Transporte
Carga del vehículo
PELIGRO
Peligro de lesiones por transporte incorrecto
Tenga en cuenta el peso del vehículo.
Transporte el vehículo sobre el vehículo de transporte despacio
y con cuidado.
CUIDADO
Daño del vehículo
No cargue el vehículo con la grúa.
No utilice ninguna carretilla de horquilla elevadora.
1. Transporte el vehículo sobre el vehículo de transporte a baja
velocidad.
Nota
En caso de que el vehículo no este listo para la marcha, véase el
apartado Remolcado del vehículo.
Colocación del dispositivo de seguridad para el transporte
en la articulación
1 Pernos con pasador de seguridad
2 Dispositivo de seguridad para el transporte
3 Almacenaje del dispositivo de seguridad para el transporte
1. Extraiga los pasadores de seguridad.
2. Retire ambos pernos.
3. Saque el dispositivo de seguridad para el transporte del alma-
cenaje.
4. Coloque el dispositivo de seguridad para el transporte.
5. Coloque los pernos.
6. Asegure los pernos con los pasadores de seguridad.
Fijación del vehículo
몇 ADVERTENCIA
Peligro de accidentes
Asegure el vehículo durante el traslado para evitar que se des-
place.
1. Estacione el vehículo.
2. Asegure el vehículo con cinturones de sujeción en los puntos
de amarre ubicados a cada lado.
Nota
Si el vehículo con el recipiente para la suciedad se carga mirando
hacia atrás para el transporte, hay que asegurar adicionalmente
la tapa del recipiente para la suciedad contra apertura mediante
un cinturón de sujeción.
Peso y dimensiones Sistema de barrido
de 3 cepillos
Longitud 1800 mm
Anchura 1250 mm
Altura 850 mm
Peso (peso para el transporte) 285 kg
