148 Français

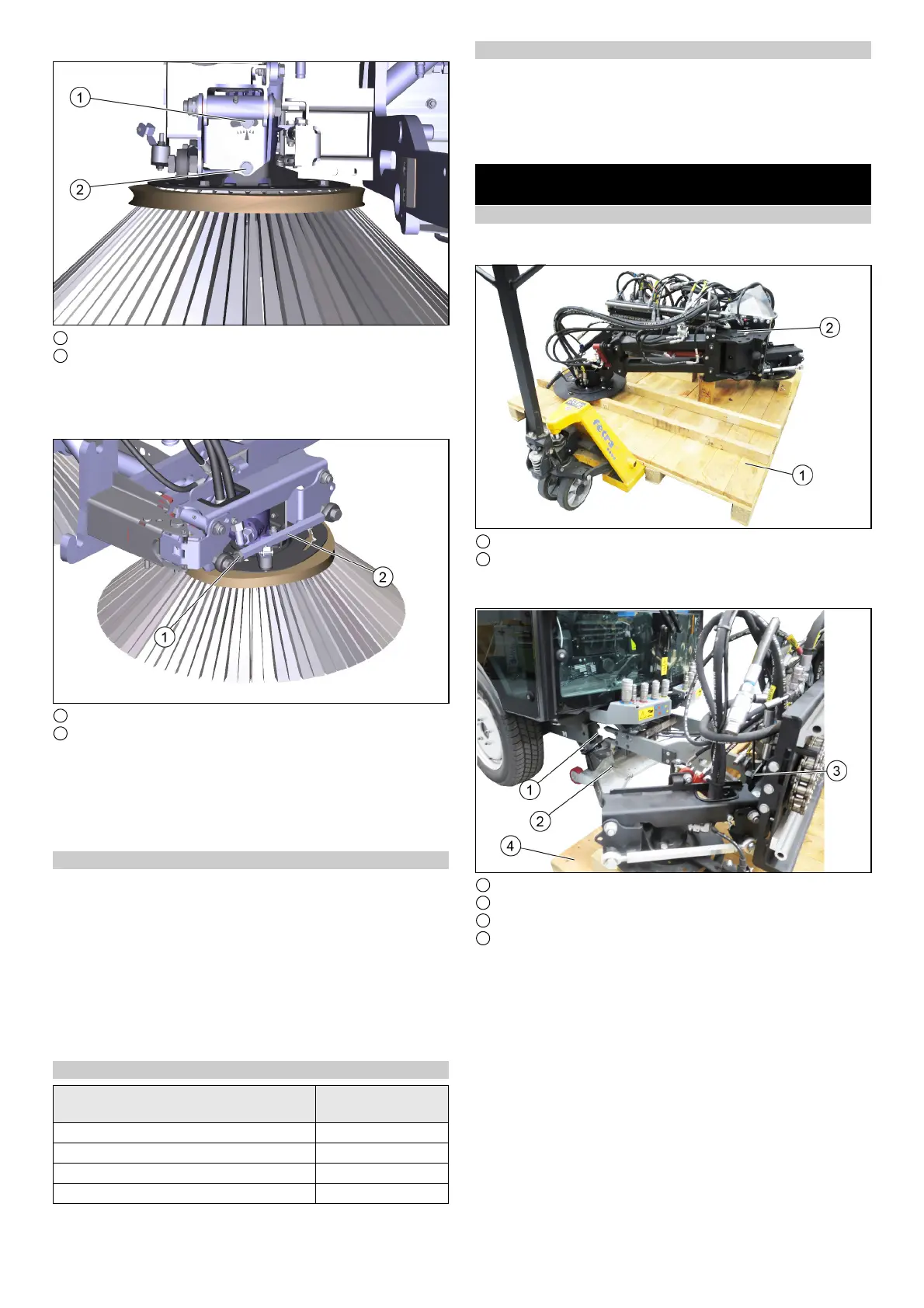

Réglage de l'inclinaison latérale
1 Vis 1
2 Vis 2
2. Desserrer les vis.
3. Régler l'inclinaison latérale via le point de rotation de la vis 1.
4. Serrer les vis.
Régler l'inclinaison de tête vers l'avant
1 Contre-écrou
2 Six-pans
5. Desserrer le contre-écrou.
6. Régler l'inclinaison de tête via le six-pans.
7. Serrer le contre-écrou.
Régler la pression de contact des balais
8. Le système de balais possède un réglage hydraulique de la
pression d'appui des balais.
Stockage
몇 AVERTISSEMENT
Risque de blessure et d’endommagement
Observez le poids de l’appareil.
ATTENTION
Risque d'endommagement
Conservez le kit de montage dans un endroit protégé, plan et
sec. Veiller à ce que les balais soient délestés.
1. Conserver le système de balayage démonté du véhicule sur la
palette après avoir retiré les balais.
2. Lors du montage sur le véhicule, veiller à ce que les balais
soient délestés.
Caractéristiques techniques
Démontage du système de balayage
Effectuer le démontage du système de balayage dans l'ordre in-
verse de celui du montage. Placer le système de balayage sur la
palette. Retirer d'abord les balais.
Mettre d'abord le système hors pression avant de débrancher les
flexibles hydrauliques, consulter à cet effet le manuel d'utilisation
du véhicule.
Kit de montage système de balayage à
3 balais (brosse frontale)
Montage du système de balayage
La palette sur laquelle le système de balayage a été livré sert en
même temps d’aide pour le montage/démontage.
1 Palette
2 Système de balayage
1. Amener le chariot élévateur sous la palette avec le système de
balayage positionné.
1 Logement sur le véhicule
2 Bouche d’aspiration montée
3 Système de balayage
4 Palette
2. Tirer le levier de verrouillage vers le haut.
3. Positionner le système de balayage à env. 10 cm devant le vé-
hicule.
4. Raccorder les flexibles hydrauliques en tenant compte des
couleurs.
La configuration est indiquée dans un chapitre ultérieur
5. Brancher les tuyaux d’eau.
6. Brancher la connexion électrique sur le véhicule.
7. Introduire le système de balayage jusqu’en butée dans le lo-
gement du véhicule.
8. Verrouiller le système de balayage, pour ce faire, pousser le
levier de verrouillage vers le bas (utiliser la barre incurvée).
9. Lors d’un premier montage ou d’un changement sur un autre
véhicule, le verrouillage doit être correctement réglé sur les
écrous de serrage. Si le réglage est correct, le verrouillage doit
s’encliqueter jusqu’au point mort en appuyant vers le bas.
Dimensions et poids Système de ba-
layage à 2 balais
Longueur 950 mm
Largeur 1250 mm
Hauteur 750 mm
Poids (poids de transport) 115 kg
