Nederlands 259

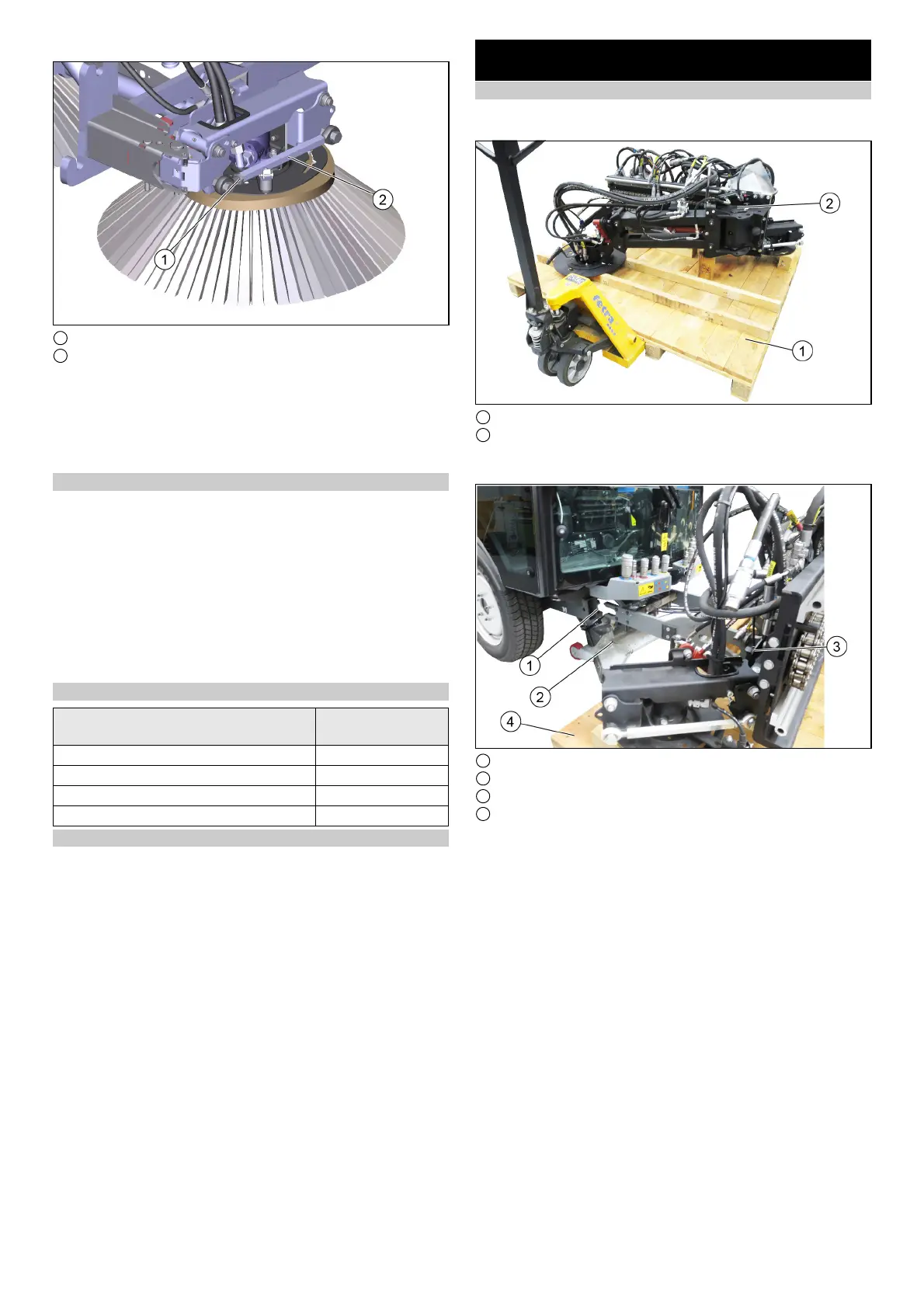

Kophelling naar voren instellen
1 Contramoer
2 Zeskant
5. Contramoer losdraaien.
6. Kophelling via de zeskant instellen.
7. Contramoer aantrekken.
Bezemaanpersdruk instellen
8. Het bezemsysteem heeft een hydraulische bezem-aanpers-
drukverstelling.
Opslag
몇 WAARSCHUWING
Gevaar voor letsel en beschadiging
Neem het gewicht van het apparaat in acht.
LET OP
Beschadigingsgevaar
Bewaar de aanbouwset op een beschermde, effen en droge
plaats. De veegbezems moeten onbelast zijn.
1. Van het voertuig losgemaakt veegsysteem op de pallet bewa-
ren, eerst de veegbezem verwijderen.
2. De montage aan het voertuig moeten de veegbezems onbe-
last zijn.
Technische gegevens
Veegsysteem demonteren
De demontage van het veegsysteem in omgekeerde volgorde
van de montage uitvoeren. Veegsysteem op de pallet plaatsen.
Eerst de bezem verwijderen.
Voor het lostrekken van de hydraulische slangen moet het sys-
teem eerst drukloos worden gemaakt; zie hiervoor de gebruiks-
aanwijzing van het voertuig.
Aanbouwset 3-bezem-veegsysteem
(frontbezem)
Veegsysteem monteren
De pallet die op het veegsysteem werd geleverd dient gelijktijdig
als montagehulp voor de montage/demontage.
1 Pallet
2 Veegsysteem
1. Hefwagen onder de pallet met het gepositioneerde
veegsysteem rijden.
1 Opname aan het voertuig
2 Zuigmond gemonteerd
3 Veegsysteem
4 Pallet
2. Vergrendelingshendel omhoog trekken.
3. Bezemsysteem circa 10 cm voor het voertuig positioneren.
4. Hydraulische slangen aansluiten, kleuren in acht nemen.
Bezetting, zie in een volgend hoofdstuk
5. Waterslangen erop steken.
6. Elektrische stekkerverbinding op het voertuig aansluiten.
7. Veegsysteem helemaal in de voertuigopname aanbrengen.
8. Veegsysteem vergrendelen; hiervoor de vergrendelingshen-
del omlaag drukken (gebogen stang gebruiken).
9. Bij de eerste aanbouw of bij het wisselen naar een ander voer-
tuig moet de vergrendeling met de stelmoeren correct worden
ingesteld. Bij correcte instelling moet de vergrendeling bij het
omlaag drukken over een voelbaar punt vergrendelen.
10.Zijbezem en frontbezem monteren.
Afmetingen en gewichten Veegsysteem met 2
bezems
Lengte 950 mm
Breedte 1250 mm
Hoogte 750 mm
Gewicht (transportgewicht) 115 kg
