Español 287

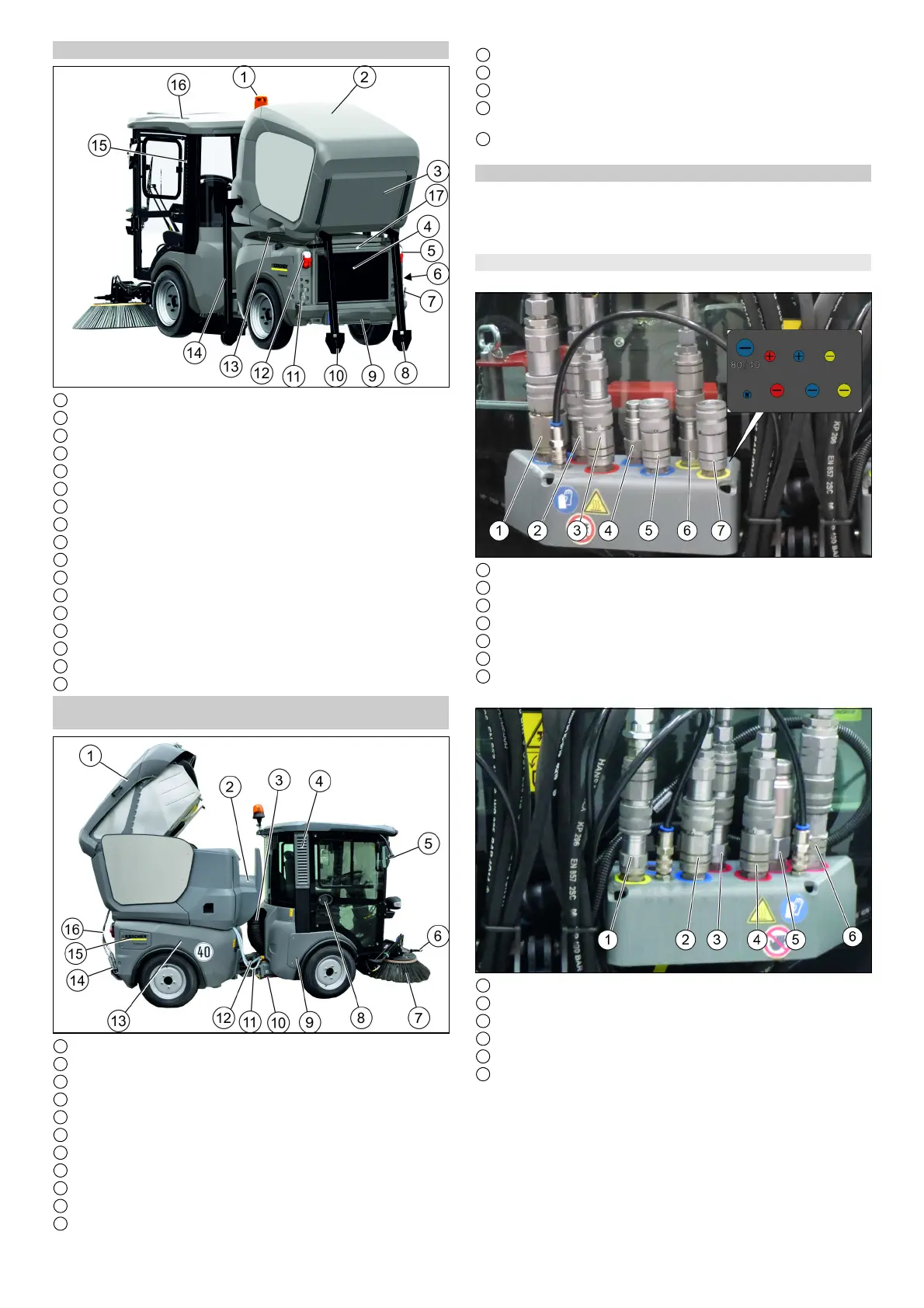

Vista con recipiente para la suciedad sobre los apoyos
1 Lámpara de advertencia omnidireccional
2 Recipiente para la suciedad
3 Rejilla de aire de salida/difusor
4 Rejilla de protección del radiador
5 Luz trasera/intermitente
6 Interruptor principal
7 PTO conexión hidráulica trasera, derecha 40 l/min
8 Apoyo trasero para recipiente para la suciedad
9 Acoplamiento del remolque (opcional)
10 Apoyo trasero para recipiente para la suciedad
11 PTO retorno 40 l/min
12 Luz trasera/intermitente
13 Bastidor de montaje con función basculante
14 Apoyo lateral para recipiente para la suciedad (2 uds.)
15 Filtro de polvo de la cabina del conductor
16 Cabina del conductor
17 Soporte de matrícula
Vista con recipiente para la suciedad levantado (lado
del conductor)
1 Recipiente para la suciedad levantado
2 Almacenaje de la manguera de aspiración manual
3 Manguera de aspiración
4 Filtro de polvo de la cabina del conductor
5 Espejo retrovisor
6 Boquillas de pulverización de los cepillos laterales
7 Cepillos laterales
8 Cabina de conductor, con cierre
9 Cubierta del revestimiento lateral delantero
10 Dispositivo de seguridad para el transporte de la articulación
11 Sistema de alimentación de agua
12 Manguera de agua reciclada
13 Revestimiento lateral derecho
14 Conexión hidráulica trasera
15 Cubierta de palanca de conmutación «Recipiente para la su-
ciedad/bastidor de montaje con función basculante»
16 Elevar/bajar conexión hidráulica para recipiente para la sucie-
dad
Conexiones hidráulicas
Definición de PTO hidráulico
Power Take Off = energía hidráulica suministrada
Definición de AUX
Auxilliary = válvula de control auxiliar
Conexiones delanteras (sistema hidráulico lineal)
Conexiones derechas
1 PTO retorno
2 Replegar el cepillo lateral
3 Desplegar el cepillo lateral
4 Función adicional (opcional)
5 Función adicional (opcional)
6 Fuga de aceite
7 Función adicional (elevador de fuerza frontal)
Conexiones izquierdas
1 Boca de aspiración/elevador de fuerza frontal
2 Elevar el brazo del cepillo derecho junto con el izquierdo
3 Replegar el cepillo lateral
4 Desplegar el cepillo lateral
5 PTO hidráulico (80 l/min)
6 PTO hidráulico (40 l/min)
