8. Mettre le système hydraulique hors pression. Voir le chapitre
Mettre le système hydraulique hors pression (réduction de
pression).
9. Relier les flexibles hydrauliques avec les raccords.
Démonter le relevage avant
1. Relever le relevage avant jusqu'en position finale.
2. Détacher les flexibles hydrauliques.
3. Déverrouiller le relevage avant (position du levier en haut).

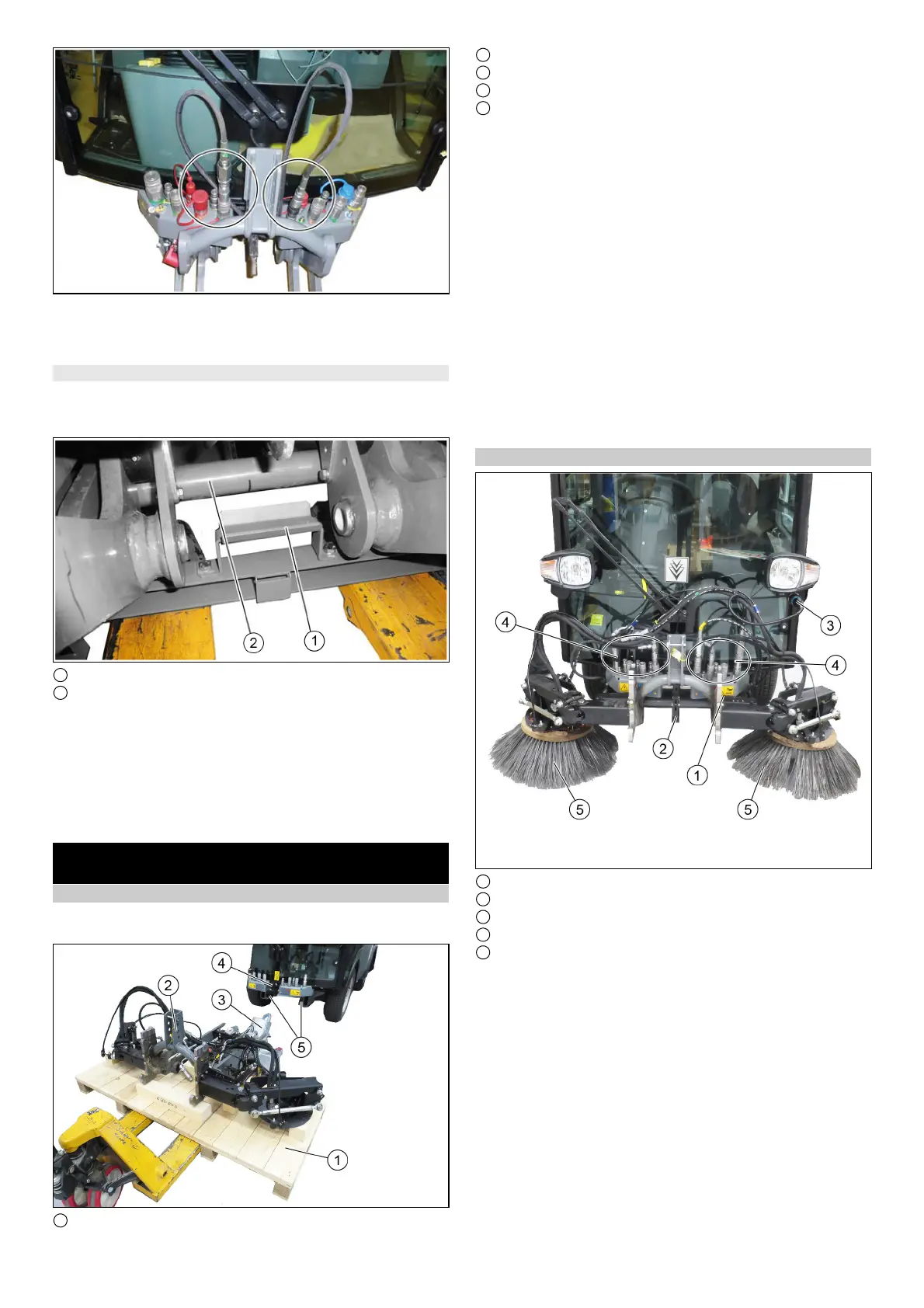

1 Support pour déposer le relevage avant
2 Châssis du relevage avant
4. Amener le chariot de changement avec chariot élévateur sous
le relevage avant.
Le support pour déposer le relevage avant doit se trouver
dans le châssis du relevage avant lors du levage du chariot de
levage.
5. Sortir le relevage avant avec le chariot de levage.
6. Déposer le relevage avant à un endroit protégé et sortir le cha-
riot de levage.
Kit de montage système de balayage à
2 balais (tiré)
Montage du système de balayage
La palette sur laquelle le système de balayage a été livré sert en
même temps d’aide pour le montage/démontage.
1 Palette
2 Système de balayage à 2 balais
3 Bouche d’aspiration montée
4 Levier de verrouillage en position supérieure (ouvert)
5 Logement sur le véhicule
1. Amener le chariot élévateur sous la palette avec le système de
balayage positionné.
2. Tirer le levier de verrouillage vers le haut.
3. Introduire le système de balayage dans le logement sur le vé-
hicule et le positionner jusqu’à env. 10 cm devant le véhicule.
4. Brancher les flexibles hydrauliques en tenant compte des cou-
leurs.
La configuration est indiquée dans un chapitre ultérieur
5. Brancher les tuyaux d’eau.
6. Brancher la fiche de détection des appareils sur le véhicule.
7. Introduire le système de balayage jusqu’en butée dans le lo-
gement du véhicule.
8. Verrouiller le système de balayage, pour ce faire, pousser le
levier de verrouillage vers le bas (utiliser la barre incurvée).
9. Lors d’un premier montage ou d’un changement sur un autre
véhicule, le verrouillage doit être correctement réglé sur les
écrous de serrage. Si le réglage est correct, le verrouillage doit
s’encliqueter jusqu’au point mort en appuyant vers le bas.
10.Monter les balais latéraux.
Vue du système de balayage à 2 balais
1 Système de balayage à 2 balais
2 Levier de verrouillage
3 Connecteur de détection automatique
4 Raccord hydraulique et raccord d’eau
5 Balais latéraux
1. La commande du système de balayage à 2 balais est décrite
dans un chapitre ultérieur.
