202 Italiano
2 Spazzatrice a 2 spazzole
3 Bocca di aspirazione montata
4 Leva di bloccaggio in posizione alta (aperto)
5 Alloggiamento sul veicolo
1. Condurre il carrello elevatore sotto il pallet con il sistema di
spazzamento posizionato.
2. Tirare in alto la leva di bloccaggio.
3. Trasportare il sistema di spazzamento nell’alloggiamento del
veicolo, a circa 10 cm di distanza davanti al veicolo.
4. Inserire i tubi flessibili idraulici prestando attenzione alla corri-
spondenza dei colori.
Per la configurazione, vedere un capitolo successivo
5. Inserire i tubi flessibili dell'acqua.
6. Inserire la spina del rilevatore di dispositivi nel veicolo.
7. Introdurre completamente il sistema di spazzamento nell’al-
loggiamento del veicolo.
8. Bloccare il sistema di spazzamento spingendo verso il basso
la leva di bloccaggio (utilizzare una barra piegata).
9. Al primo montaggio, o in caso di montaggio su un diverso vei-
colo, occorre regolare correttamente il bloccaggio mediante i
dadi di regolazione. Se la regolazione è corretta, premendo
verso il basso il blocco deve innestarsi su un punto morto.
10.Montare la spazzola laterale.

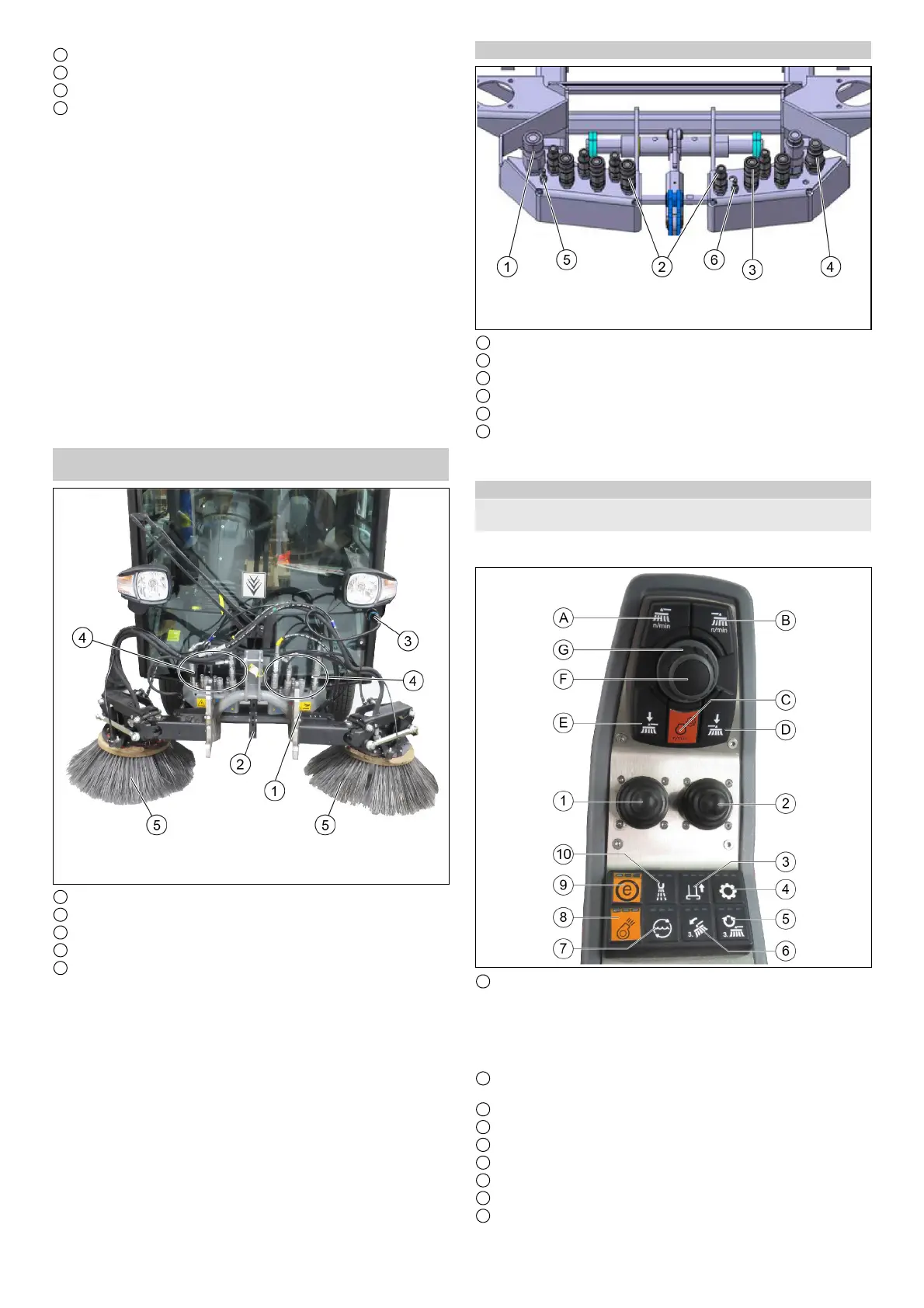

Vista dell’apparecchio sistema di spazzamento a 2
spazzole
1 Spazzatrice a 2 spazzole
2 Leva di bloccaggio
3 Spina riconoscimento dispositivo
4 Collegamenti idraulici e idrici
5 Spazzola laterale
1. L’utilizzo del sistema di spazzamento a 2 spazzole è descritto
in uno dei capitoli successivi.
Collegamento dei tubi flessibili idraulici e idraulici
1 PTO spazzole
2 Orientamento bocca di aspirazione / scope
3 Sollevamento / abbassamento scope
4 PTO spazzole
5 Collegamento idrico a destra
6 Collegamento idrico di sinistra
1. Inserire i tubi flessibili idraulici rispettando i colori.
2. Inserire i tubi flessibili idrici a sinistra e destra.
Uso
Configurazione sabbiatrice con sistema di spazzamento a 2
spazzole (senza trazione)
Nota
Gli indicatori negli interruttori si illuminano quando sono accesi.
1 Joystick sinistro
– Joystick in avanti: abbassare insieme i bracci della spazzola
e attivare la spazzola laterale
– Joystick indietro: alzare insieme i bracci della spazzola e di-
sattivare la spazzola laterale
– Joystick verso sinistra/destra: orientare insieme i bracci del-
la spazzola
2 Joystick destro
Il tasto non è configurato
3 Sollevare/abbassare la bocca di aspirazione
4 Sistema idraulico on / off
5 Il tasto non è configurato
6 Il tasto non è configurato
7 Funzione circolazione d’acqua on/off (acqua da riciclo)
8 Aspiratore-raccoglitore on/off
9 Funzione ECO
