Deutsch 37

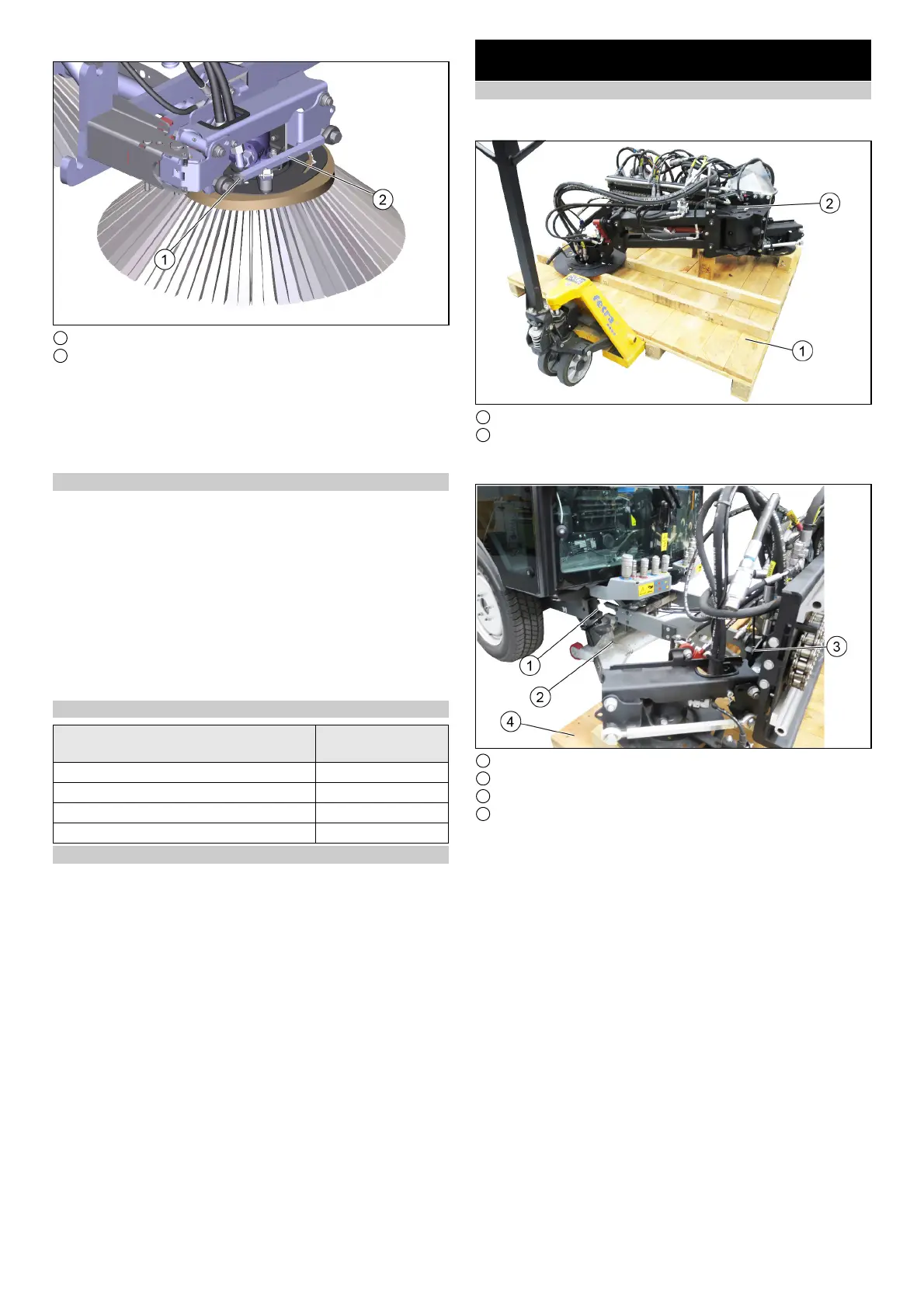

Kopfneigung nach vorne einstellen
1 Kontermutter
2 Sechskant
5. Kontermutter lösen.
6. Kopfneigung über den Sechskant einstellen.
7. Kontermutter anziehen.
Besenanpressdruck einstellen
8. Das Besensystem besitzt eine hydraulische Besenanpress-
druckverstellung.
Lagerung
몇 WARNUNG
Verletzungs- und Beschädigungsgefahr
Beachten Sie das Gewicht des Gerätes.
ACHTUNG
Beschädigungsgefahr
Bewahren Sie den Anbausatz an einem geschütztem, ebenem
und trockenem Platz auf. Achten Sie darauf dass die Kehrbesen
entlastet sind.
1. Vom Fahrzeug abgebautes Kehrsystem auf der Palette aufbe-
wahren, vorher die Kehrbesen abnehmen.
2. Beim Anbau an dem Fahrzeug, darauf achten dass die Kehr-
besen entlastet sind.
Technische Daten
Kehrsystem abbauen
Den Abbau des Kehrsystems in umgekehrter Reihenfolge des
Anbaus vornehmen. Kehrsystem auf der Palette abstellen. Vor-
her die Kehrbesen abnehmen.
Zum Abziehen der Hydraulikschläuche ist das System vorher
drucklos zu machen, siehe dazu in der Betriebsanleitung des
Fahrzeugs.
Anbausatz 3-Besen Kehrsystem
(Frontbesen)
Kehrsystem anbauen
Die Palette auf dem das Kehrsystem geliefert wurde dient gleich-
zeitig als Montagehilfe zum Anbau / Abbau.
1 Palette
2 Kehrsystem
1. Hubwagen unter die Palette mit dem positioniertem Kehrsys-
tem fahren.
1 Aufnahme am Fahrzeug
2 Saugmund angebaut
3 Kehrsystem
4 Palette
2. Verriegelungshebel nach oben ziehen.
3. Kehrsystem circa 10 cm vor dem Fahrzeug positionieren.
4. Hydraulikschläuche anschließen, Farben beachten.
Belegung siehe in einem späteren Kapitel
5. Wasserschläuche aufstecken.
6. Elektrische Steckverbindung am Fahrzeug einstecken.
7. Kehrsystem bis zum Anschlag in Fahrzeugaufnahme einfüh-
ren.
8. Kehrsystem verriegeln, dazu Verriegelungshebel nach unten
drücken (gebogene Stange verwenden).
9. Beim erstmaligen Anbau oder beim Wechsel auf ein anderes
Fahrzeug muss die Verriegelung an den Stellmuttern richtig
eingestellt werden. Bei richtiger Einstellung muss die Verrie-
gelung beim Drücken nach unten über einen Totpunkt rasten.
10.Seitenbesen und Frontbesen anbauen.
Maße und Gewichte 2-Besen Kehrsys-
tem
Länge 950 mm
Breite 1250 mm
Höhe 750 mm
Gewicht (Transportgewicht) 115 kg
