11-2

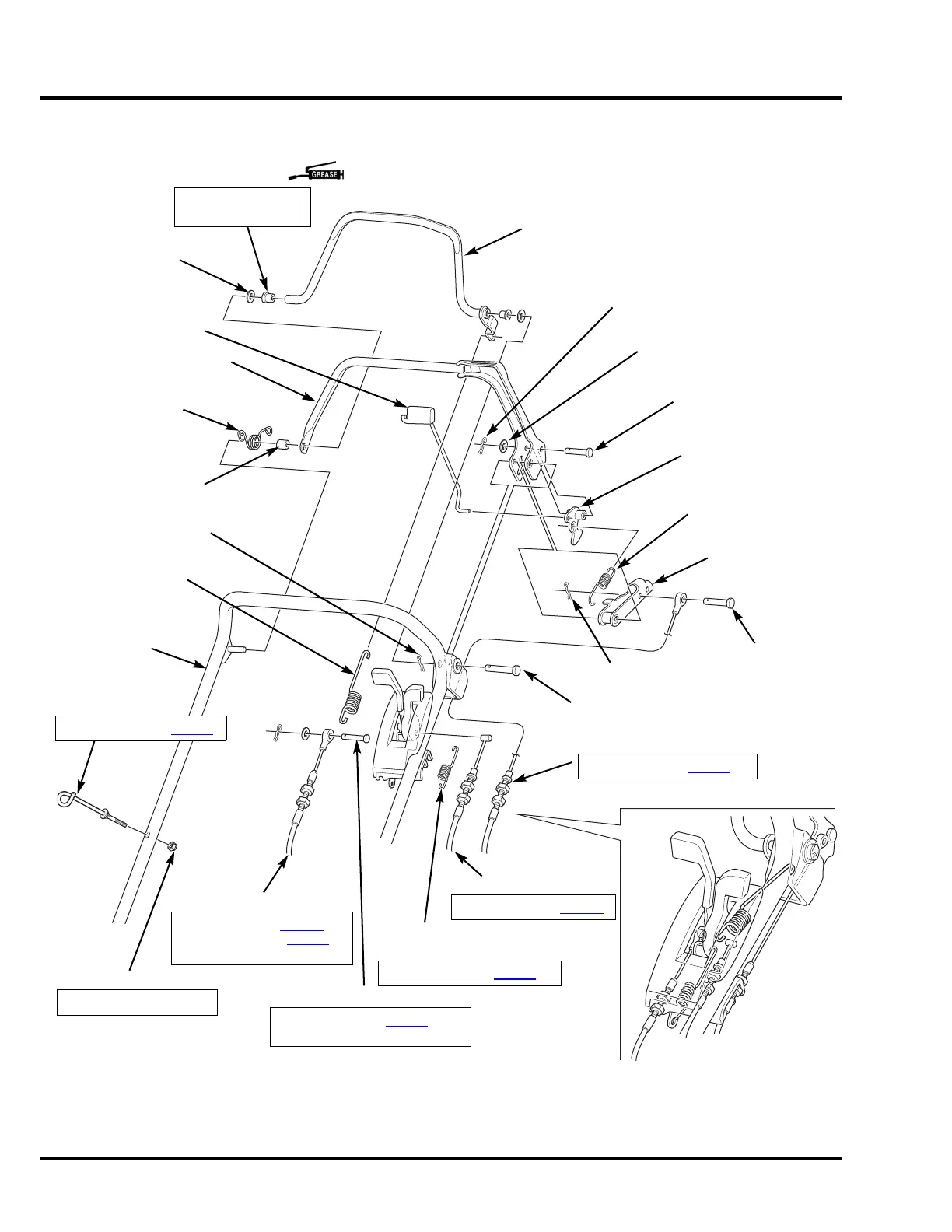

HANDLE PIPE/SHIFT LEVER/ THROTTLE LEVER HRX217HYA • HRX217HZA
1. HANDLE PIPE
CLUTCH LEVER RETURN
SPRING
INSTALLATION: P. 11 - 4
ROTO-STOP CABLE
ADJUSTMENT: P. 3-16
CLUTCH LEVER
BUSHING (2)
Apply grease inside
the bushings.
DRIVE CLUTCH LEVER
BLADE CONTROL LEVER
LOCK PIN, 6 x 22 mm
INSTALLATION: P. 11 - 4
Install through change lever.
LOCK LEVER HINGE PIN,
6 x 30 mm
LOCK LEVER
COTTER PIN
HINGE PIN
LOCK PIN, 6 mm (2)
WASHER, 6 mm (2)
PLAIN WASHER,
8 mm (2)
BLADE CONTROL
CABLE ARM
DRIVE CLUTCH
LEVER PIN
CLUTCH SPRING
RATCHET PUSH ROD
HANDLE
BLADE CONTROL LEVER
RETURN SPRING
COLLAR,
8 x 11 x 13.5 mm
ROPE GUIDE
INSTALLATION: P. 11 -3
NYLON LOCK NUT, 6 mm
4 ~ 8 N•m (3 ~ 6 ft-lb)
THROTTLE CABLE
ADJUSTMENT: P. 3-15
DRIVE CLUTCH CABLE
ADJUSTMENT: P. 3 - 1 5
INSTALLATION: P. 11 - 4
Connect to change lever.
LOCK PIN, 8 mm
RATCHET
RETURN SPRING
