Registrazioni delle sospensioni anteriori
(continua)
Registrazioni da competizione 121

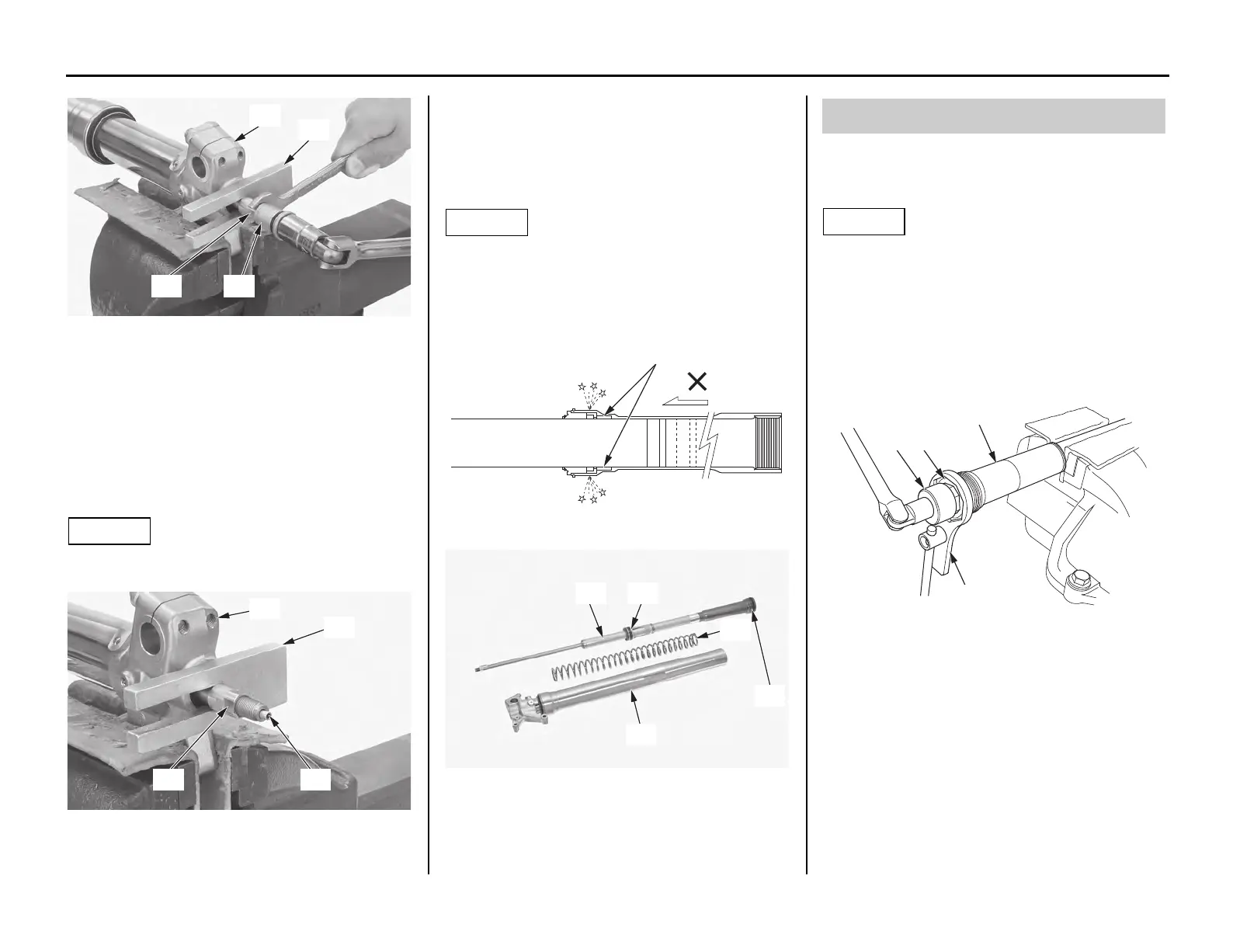

21.Rimuovere il puntale (31) dallo smorzatore
della forcella.
22.Rimuovere la base del pistone (29) o
l’attrezzo di blocco posto tra il supporto
dell’asse (23) e il controdado del bullone
centrale della forcella (30) mentre si spinge
lo smorzatore della forcella.
Fare attenzione a non danneggiare il controdado e il
foro del bullone centrale della forcella.
23.Estrarre il gruppo dello smorzatore della
forcella (32) dal gruppo della forcella (33).
Togliere la forcella dalla morsa.
Rimuovere la molla della forcella (34) e il
fermo della molla (35) dal gruppo della
forcella. Rimuovere l’anello ad O (36).
Non cercare di separare il gruppo della forcella e non
lasciar cadere il supporto dell’asse dal fodero per non
rischiare di danneggiare le boccole guida (37).
Per evitare danni, tenere fermi sia il fodero che la
canna.
1. Collocare lo smorzatore della forcella (1) in
una morsa usando un pezzo di legno o
ganasce morbide per evitare danni.
Se si serra eccessivamente il supporto dell’asse nella
morsa si rischia di danneggiarlo.
2. Allentare il gruppo del tappo della forcella
(2) tenendo fermo lo smorzatore della
forcella (1) usando i seguenti utensili:
• Reggibullone del tappo della forcella, 36 mm
(3) 070MB-MEN0100
• Chiave per controdadi (4) 070MA-MEN0100
(23) supporto dell’asse
(28) bullone centrale della forcella
(29) base del pistone
(30) controdado del bullone centrale della forcella
(23) supporto dell’asse
(29) base del pistone
(30) controdado del bullone centrale della forcella
(31) puntale
(37) boccole guida
(32) gruppo dello smorzatore della forcella
(33) gruppo della forcella
(34) molla della forcella
(35) fermo della molla
(36) anello ad O
Cambio dell’olio dello smorzatore
(1) smorzatore della forcella
(2) gruppo del tappo della forcella
(3) reggibullone del tappo della forcella, 36 mm
(4) chiave per controdadi
CRF450R_IT.book Page 121 Wednesday, July 14, 2010 10:47 AM
