Piston/Segments de piston/Axe de piston
(suite page suivante)
Entretien de la Honda 81
Piston/Segments de piston/Axe de piston
1. Avant le démontage, nettoyer la partie au-
dessus du moteur pour empêcher que de la
saleté ne puisse tomber dans le moteur.
2. Vidanger le liquide de refroidissement du
radiateur après avoir laissé la moto se
refroidir (page 147).
3. Déposer la selle et suspendre le réservoir de
carburant (pages 37, 38).
4. Déposer le silencieux (page 105) et le
berceau auxiliaire (page 40).
5. Déposer le tuyau d’échappement (page
107).
6. Déposer la bougie (page 71).
7. Déposer le cache-culbuteurs (page 72).
8. Placer le piston au PMH de la course de
compression (page 72).
9. Déposer le chapeau d’arbre à cames, l’arbre
à cames, les poussoirs de soupape et les
cales (page 74).
10.Débrancher les connecteurs de bobine
d’allumage (1) et les retirer de la bride (2).
Retirer le boulon et la rondelle (3).
11.Déposer le boulon (4), le fil de masse (5) et
la bobine d’allumage/support (6).
12.Débrancher le connecteur de capteur ECT
(7).
13.Desserrer la vis du collier de flexible de
radiateur (8) et débrancher le flexible de
radiateur (9).

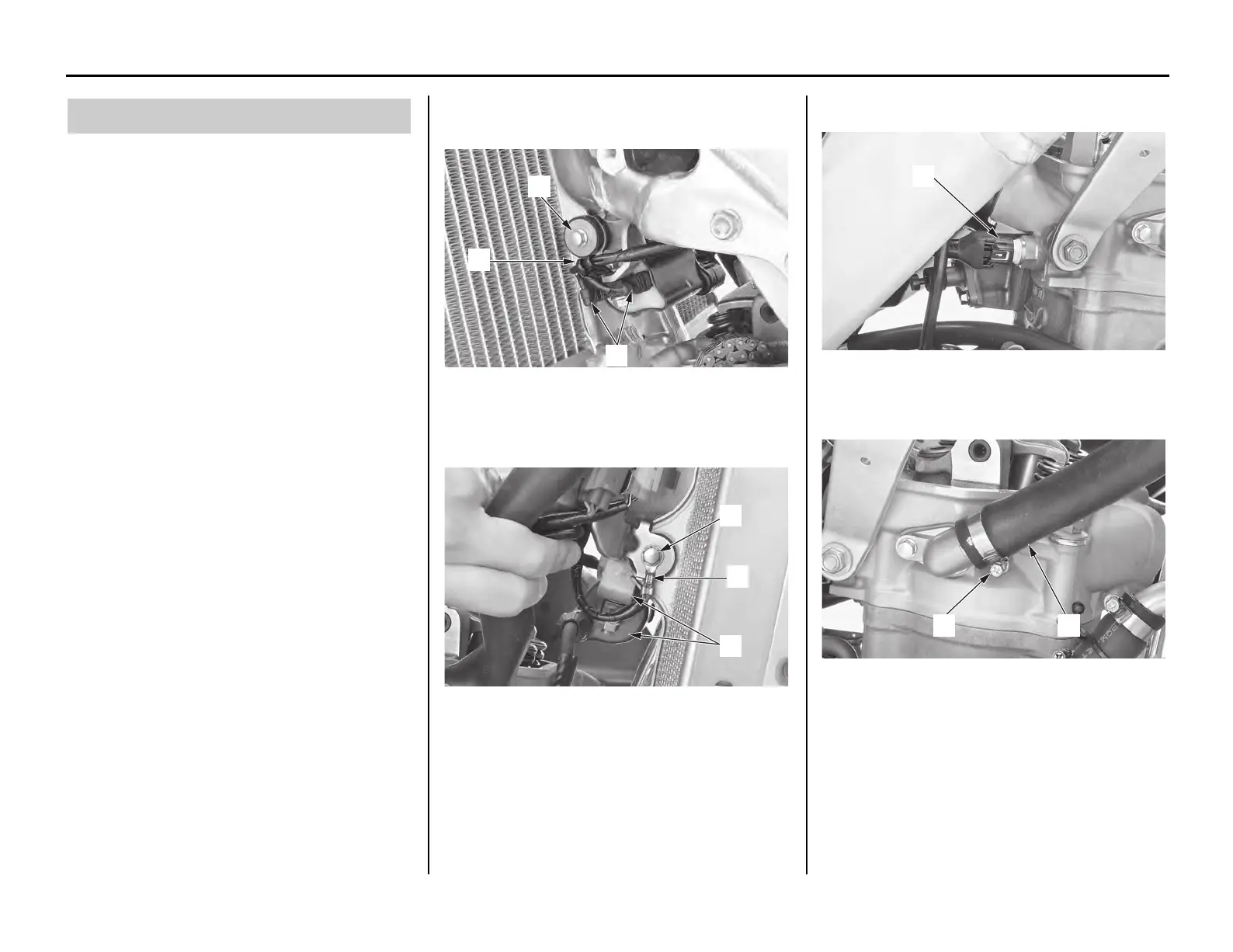

Dépose de la culasse
(1) connecteurs de bobine d’allumage
(2) bride
(3) boulon et rondelle
(4) boulon
(5) fil de masse
(6) bobine d’allumage/support
(3)
(2)
(1)
(5)
(4)
(6)
(7) connecteur de capteur ECT
(8) vis de bride de flexible de radiateur
(9) flexible de radiateur
(7)
(9)(8)
CRF450R.book Page 81 Thursday, July 8, 2010 11:47 AM

Honda CRF450R 2011 Specifications

General

Engine Type	449cc liquid-cooled single-cylinder four-stroke
Bore x Stroke	96.0mm x 62.1mm
Compression Ratio	12.0:1
Transmission	Close-ratio five-speed
Final Drive	#520 chain; 13T/48T
Front Brake	Single 240mm disc with twin-piston caliper
Rear Brake	Single 240mm disc
Front Tire	80/100-21
Rear Tire	120/80-19
Trail	114mm (4.5 inches)
Induction	PGM-FI, 46mm throttle body
Front Suspension	48mm inverted with rebound and compression damping adjustability; 12.2 inches travel
Rear Suspension	Pro-Link single shock with rebound and compression damping adjustability; 12.4 inches of travel
Wheelbase	58.7 inches
Seat Height	37.6 inches
Fuel Capacity	1.5 gallons
