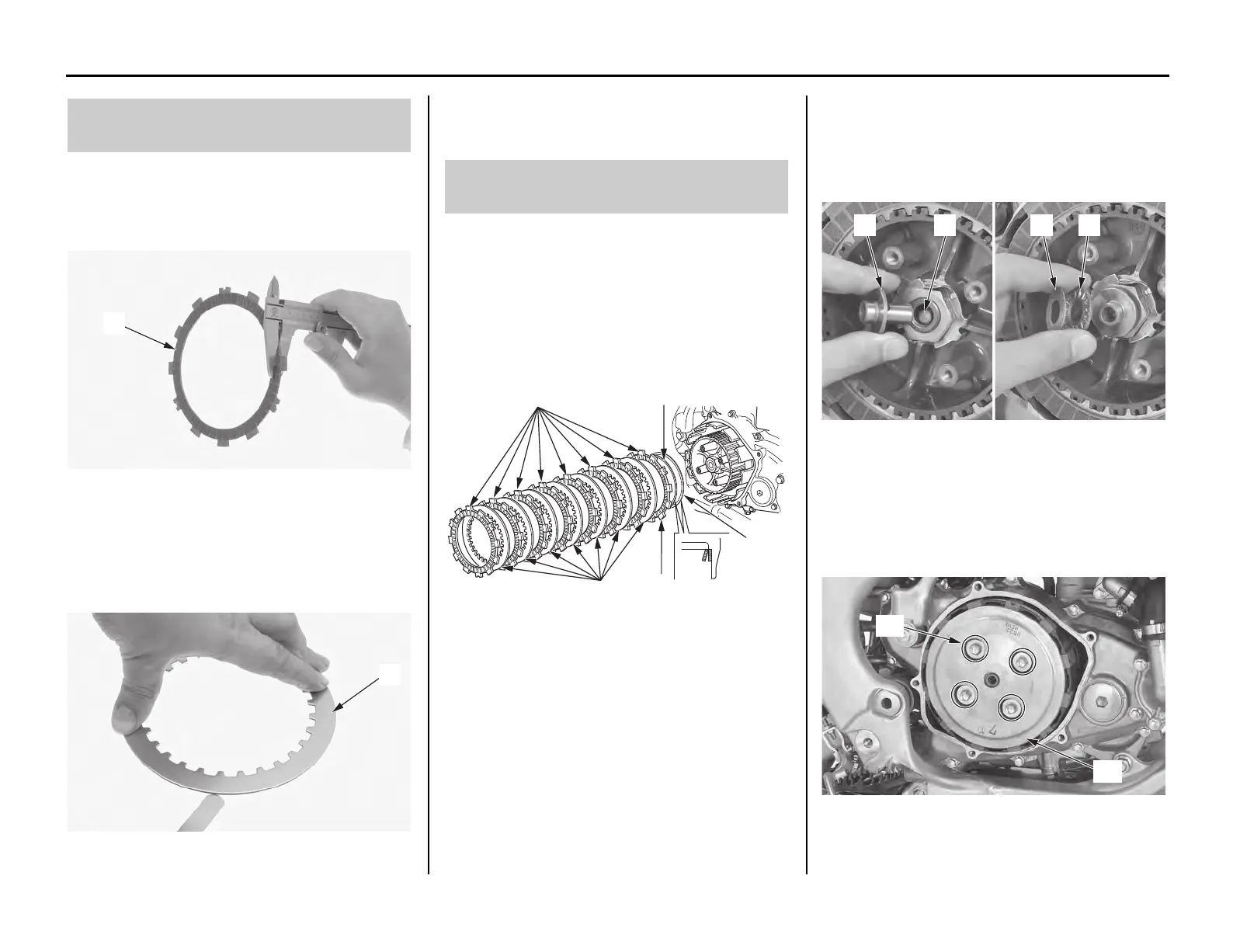

Koppelingssysteem
(vervolg)
Onderhoud aan uw Honda 69
Vervang de koppelingsschijven (1) als deze tekenen
van invreting of verkleuring vertonen.
Meet de dikte van elke koppelingsschijf.
Grenswaarde: 2,85 mm
Vervang de koppelingsschijven en -platen als set.
Controleer of de koppelingsplaten (2) tekenen van
vervorming of verkleuring vertonen.
Controleer de vervorming op een vlakplaat met een
voelermaat.
Grenswaarde: 0,15 mm
Vervang de koppelingsschijven en -platen als set.
Als u voelt dat de koppeling slipt bij het vervangen
van de koppelingsschijven en -platen, vervangt u de
koppelingsveren.
1. Installeer de veerzitting (1) en de anti-schokveer
(2) zoals getoond aan de koppelingsnaaf. Smeer
de koppelingsschijven (3) en -platen (4) in met
motorolie.
2. Installeer de koppelingsschijf A (schijf met
grotere binnendiameter) (5) in de
koppelingskorf.
Monteer de zeven koppelingsplaten en de zeven
koppelingschijven om en om.
3. Steek de koppelingslichterstang (6) in de
hoofdas.
4. Breng motorolie aan op het naaldlager (7) en de
ring (8) en installeer ze aan de koppelingslichter
(9).
5. Installeer de koppelingslichter aan de stang.
6. Installeer de koppelingsdrukplaat (10).
7. Installeer de vier koppelingsveren en de bouten
(11).
8. Zet de bouten kruiselings in twee of drie stappen
vast met het voorgeschreven aantrekkoppel:
12 N·m (1,2 kgf·m)
Koppelingsschijven en -platen
inspecteren
(1) koppelingsschijf
(2) koppelingsplaat
Koppelingsschijven en -platen
installeren
(1) veerzitting (4) koppelingsplaten
(2) anti-schokveer (5) koppelingsschijf A
(3) koppelingsschijven
(3) (2)
(1)
(4)
(5)
(6) koppelingslichterstang (8) ring
(7) naaldlager (9) koppelingslichter
(10) koppelingsdrukplaat
(11) koppelingsveren en bouten
CRF450R.book Page 69 Friday, July 9, 2010 6:15 PM
