Pistone/Segmenti del pistone/Spinotto del pistone
(continua)
Manutenzione della propria Honda 81
Pistone/Segmenti del pistone/Spinotto del pistone
1. Pulire la zona sopra il motore prima dello
smontaggio per evitare che la sporcizia
precipiti all’interno del motore.
2. Scaricare il liquido refrigerante del radiatore
dopo aver raffreddato la motocicletta
(pagina 147).
3. Rimuovere la sella e appendere il serbatoio
del carburante (pagine 37, 38).
4. Rimuovere la marmitta (pagina 105) e il
telaio secondario (pagina 40).
5. Rimuovere il tubo di scarico (pagina 107).
6. Rimuovere la candela (pagina 71).
7. Rimuovere il coperchio della testata
(pagina 72).
8. Posizionare il pistone al PMS della corsa di
compressione (pagina 72).
9. Rimuovere il supporto dell’albero a camme,
l’albero a camme, gli alzavalvole e gli
spessori (pagina 74).
10.Scollegare i connettori della bobina di
accensione (1) e liberarli dal morsetto (2).
Togliere il bullone e la rondella (3).
11.Rimuovere il bullone (4), il filo di massa (5) e
la bobina di accensione/supporto (6).
12.Scollegare il connettore del sensore ECT (7).
13.Allentare la vite del morsetto del tubo
flessibile del radiatore (8) e scollegare il tubo
flessibile del radiatore (9).

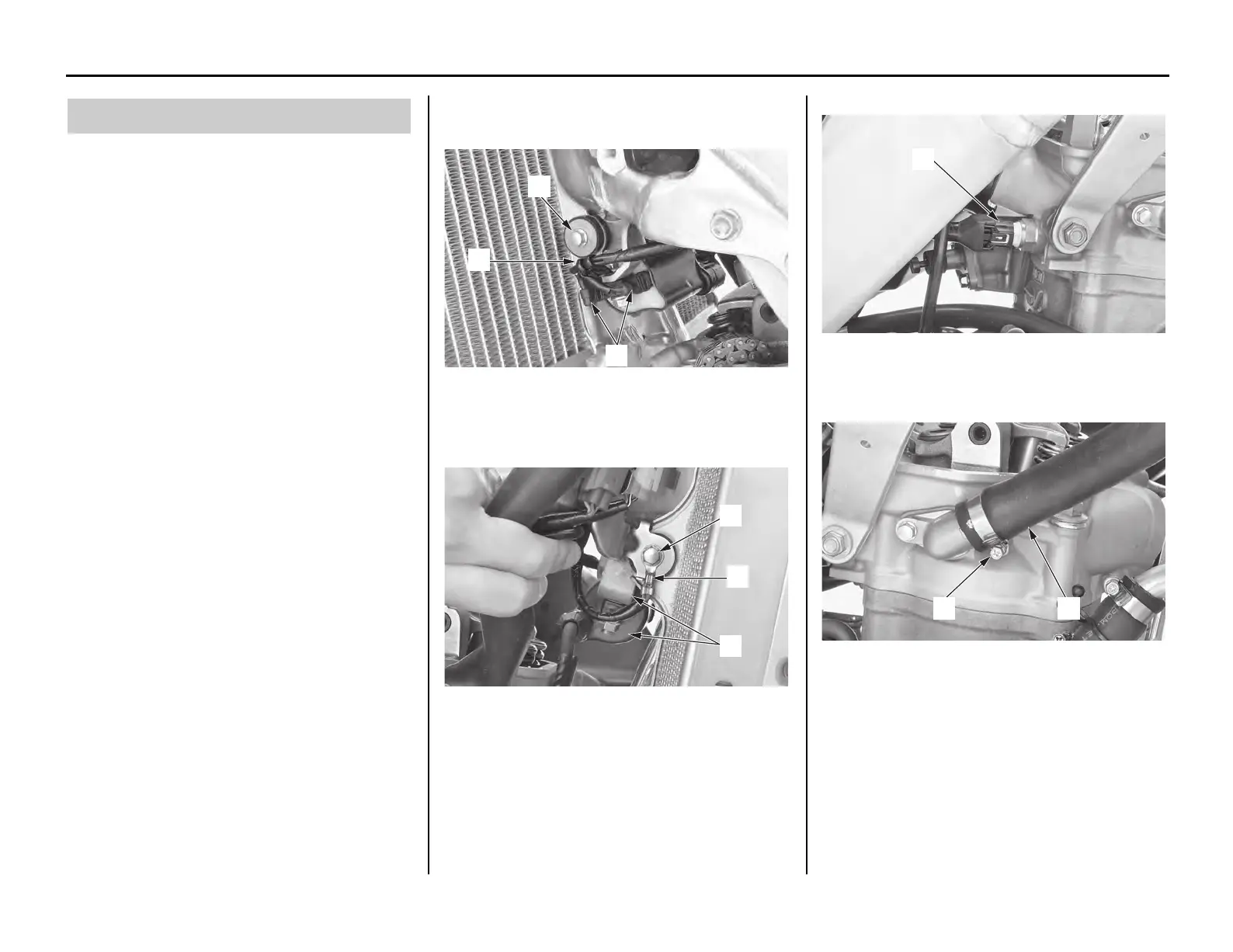

Rimozione della testata
(1) connettori della bobina di accensione
(2) morsetto
(3) bullone e rondella
(4) bullone (6) bobina di accensione/supporto
(5) filo di massa
(3)
(2)
(1)
(5)
(4)
(6)
(7) Connettore del sensore ECT
(8) vite del morsetto del tubo flessibile del radiatore
(9) tubo flessibile del radiatore
(7)
(9)(8)
