Système d’embrayage
66 Entretien de la Honda
Système d’embrayage
Voir Consignes de sécurité à la page 27.
Il est possible de régler la distance entre
l’extrémité du levier d’embrayage et la
poignée.
Régler la garde au levier d’embrayage si l’on a
réglé la position du levier d’embrayage ou
désaccouplé le câble d’embrayage.
1. Desserrer le contre-écrou (1).
2. Pour éloigner le levier d’embrayage de la
poignée, tourner le tendeur (2) dans le sens
inverse des aiguilles d’une montre. Pour
approcher le levier de la poignée, tourner le
tendeur dans le sens des aiguilles d’une
montre.
3. Serrer le contre-écrou.
4. Tourner le tendeur d’embout de câble (3)
dans le sens (+) jusqu’à ce qu’il vienne
légèrement en butée, puis revenir en arrière
de cinq tours.
5. Desserrer le contre-écrou (4) et tourner le
tendeur de câble intégral (5) pour régler la
garde à l’extrémité du levier d’embrayage.
Garde : 10 – 20 mm
Serrer le contre-écrou.
6. Pour les petits réglages, utiliser le tendeur
d’embout de câble (page 67).
Contrôle
Vérifier la garde (1).
Garde : 10 – 20 mm
Si nécessaire, la ramener dans la plage
spécifiée.
Un réglage incorrect de la garde peut entraîner
une usure prématurée de l’embrayage.
Régler la garde au levier d’embrayage après
avoir désaccouplé le câble d’embrayage.

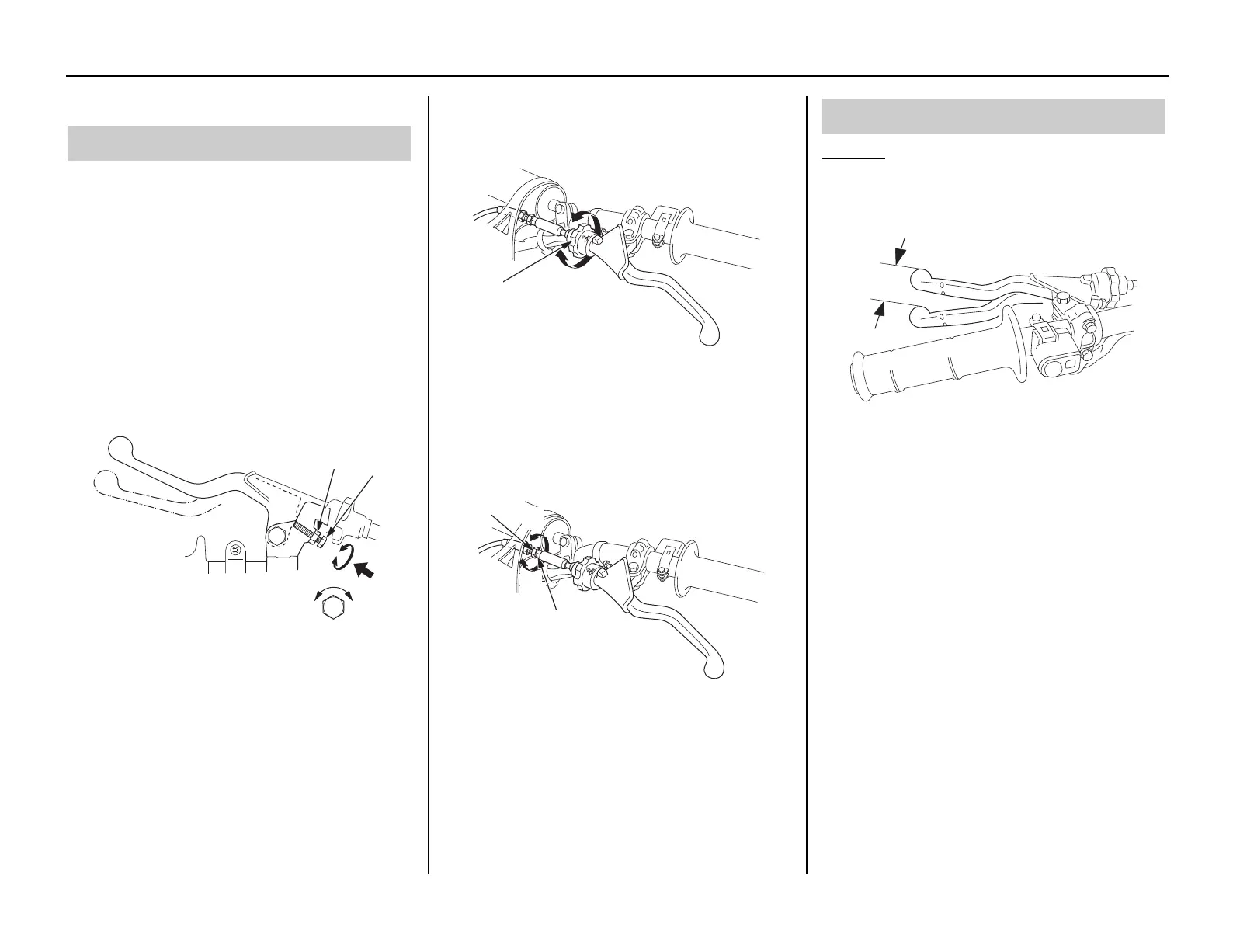

Réglage du levier d’embrayage
(1) contre-écrou (2) tendeur
(2)
(1)
(3) tendeur d’embout de câble
(+) augmentation de la garde
(–) diminution de la garde
(4) contre-écrou
(5) tendeur de câble intégral
(+) augmentation de la garde
(–) diminution de la garde
(3)
(+)
(–)
(4)
(5)
(+)
(–)
Garde au levier d’embrayage
(1) garde
(1)
CRF450R.book Page 66 Thursday, July 8, 2010 11:47 AM

Honda CRF450R 2011 Specifications

General

Engine Type	449cc liquid-cooled single-cylinder four-stroke
Bore x Stroke	96.0mm x 62.1mm
Compression Ratio	12.0:1
Transmission	Close-ratio five-speed
Final Drive	#520 chain; 13T/48T
Front Brake	Single 240mm disc with twin-piston caliper
Rear Brake	Single 240mm disc
Front Tire	80/100-21
Rear Tire	120/80-19
Trail	114mm (4.5 inches)
Induction	PGM-FI, 46mm throttle body
Front Suspension	48mm inverted with rebound and compression damping adjustability; 12.2 inches travel
Rear Suspension	Pro-Link single shock with rebound and compression damping adjustability; 12.4 inches of travel
Wheelbase	58.7 inches
Seat Height	37.6 inches
Fuel Capacity	1.5 gallons
