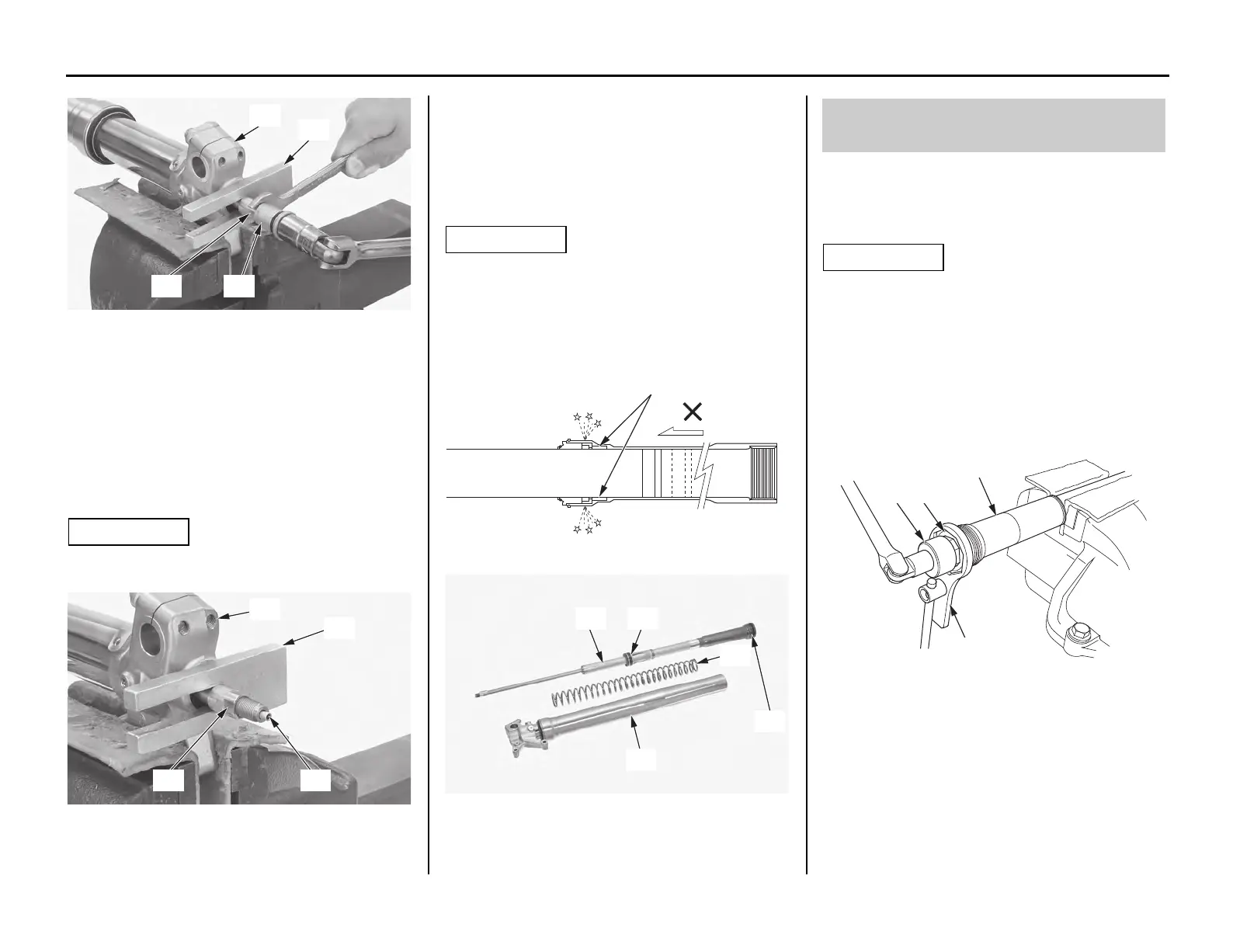

Réglages de la suspension avant
(suite page suivante)
Réglages pour la compétition 121
21.Déposer la tige de poussée (31) de
l’amortisseur de fourche.
22.Retirer le socle de piston (29) ou l’outil de
blocage de mécanicien d’entre le porte-axe
de roue (23) et le contre-écrou de boulon
central de fourche (30) tout en poussant
l’amortisseur de fourche.
Veiller à ne pas endommager le contre-écrou et
l’orifice du boulon central de fourche.
23.Déposer l’ensemble d’amortisseur de
fourche (32) de l’ensemble de patte de
fourche (33).
Retirer la patte de fourche de l’étau.
Déposer le ressort de fourche (34) et l’arrêtoir
de ressort (35) de l’ensemble de patte de
fourche. Déposer le joint torique (36).
Ne pas essayer de séparer l’ensemble de patte de
fourche et ne pas faire tomber le porte-axe de roue hors
du tube extérieur car ceci pourrait endommager les
manchons-guides (37).
Pour éviter des dommages, tenir le tube extérieur et le
tube plongeur.
1. Placer l’amortisseur de fourche (1) dans un
étau avec un morceau de bois ou des
mordaches pour ne pas risquer de
l’endommager.
Un serrage excessif de l’étau peut endommager le
porte-axe de roue.
2. Desserrer l’ensemble de bouchon fileté de
fourche (2) en maintenant l’amortisseur de
fourche (1) à l’aide des outils suivants :
• Outil de maintien de boulon de bouchon fileté
de fourche, 36 mm (3)
070MB-MEN0100
• Clé à contre-écrou (4) 070MA-MEN0100
(23) porte-axe de roue
(28) boulon central de fourche
(29) socle de piston
(30) contre-écrou de boulon central de fourche
(23) porte-axe de roue
(29) socle de piston
(30) contre-écrou de boulon central de fourche
(31) tige de poussée
(37) manchons-guides
(32) ensemble d’amortisseur de fourche
(33) ensemble de patte de fourche
(34) ressort de fourche
(35) arrêtoir de ressort
(36) joint torique
Renouvellement de l’huile de
l’amortisseur de fourche
(1) amortisseur de fourche
(2) ensemble de bouchon fileté de fourche
(3) outil de maintien de boulon de bouchon fileté de
fourche, 36 mm
(4) clé à contre-écrou
(2)(3)
(4)
(1)
CRF450R.book Page 121 Thursday, July 8, 2010 11:47 AM
