Honda CRF450R 2011 User Manual

84 Manutenzione della propria Honda
Pistone/Segmenti del pistone/Spinotto del pistone
1. Collocare dei panni da officina puliti sul
carter per evitare che i fermagli dello
spinotto del pistone, o altri pezzi, cadano
all’interno del carter.
2. Rimuovere i fermagli dello spinotto del
pistone (1) con un paio di pinze ad ago.
3. Spingere lo spinotto del pistone (2) fuori dal
pistone (3) e rimuovere il pistone.
In condizioni di gara, il pistone e i segmenti
devono essere sostituiti ogni 6 gare oppure
ogni 15,0 ore di uso circa. Sostituire lo spinotto
del pistone ogni 12 gare oppure ogni 30,0 ore di
uso circa.
Allargare ciascun segmento del pistone (1) e
rimuoverlo sollevandolo nel punto
esattamente opposto a quello in cui si trova
l’apertura.
AVVISO
Non danneggiare il segmento del pistone allargandolo
troppo.
Per le misure corrette dei limiti di servizio
consigliamo di consultare un Manuale
d’officina ufficiale Honda o di rivolgersi al
proprio concessionario Honda.

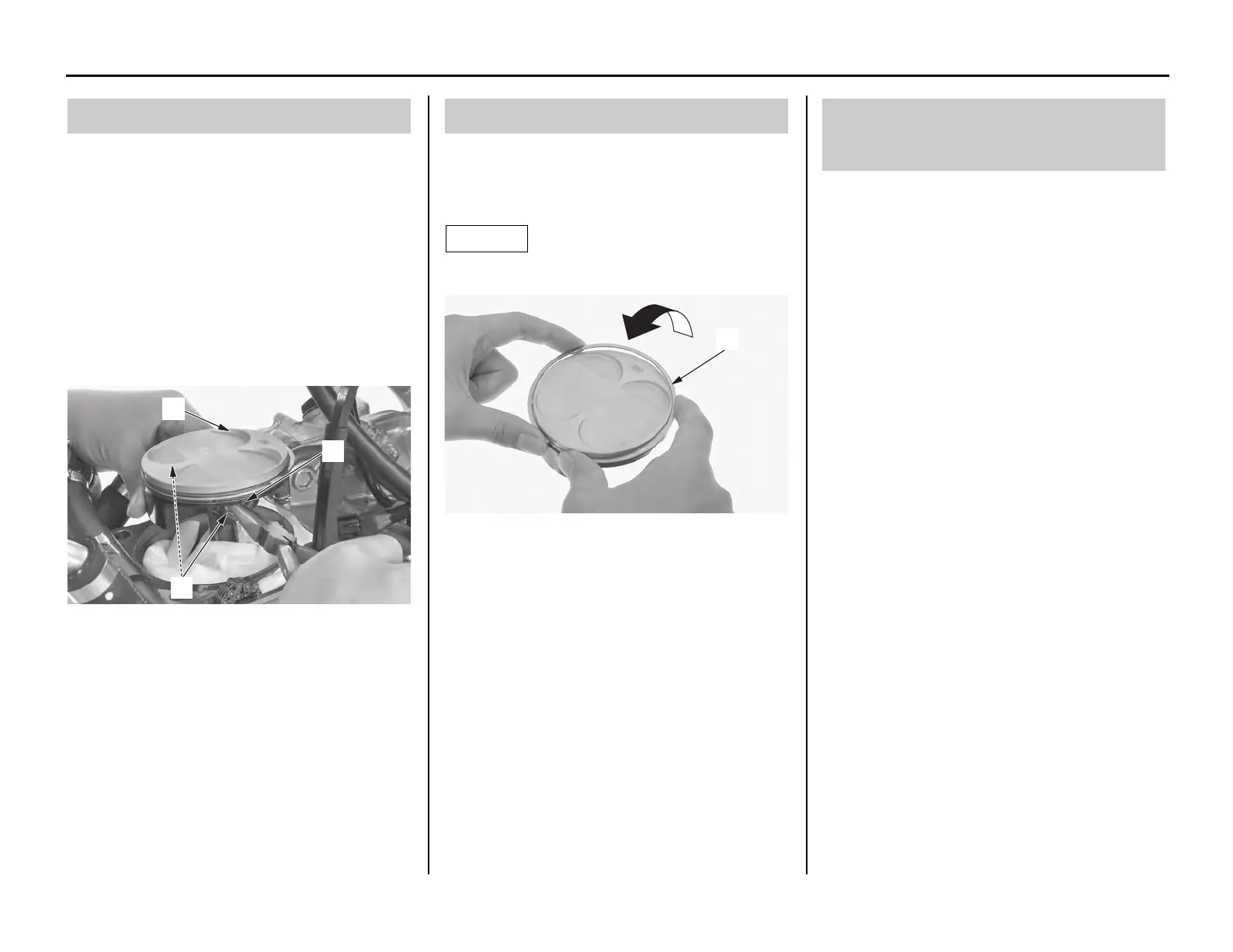

Rimozione del pistone
(1) fermagli dello spinotto del pistone (3) pistone
(2) spinotto del pistone
(2)
(3)
(1)
Rimozione dei segmenti del pistone
(1) segmento del pistone
(1)
Controllo del pistone, dello spinotto
del pistone e dei segmenti del
pistone
CRF450R_IT.book Page 84 Wednesday, July 14, 2010 10:47 AM

Honda CRF450R 2011 Specifications

General

Engine Type	449cc liquid-cooled single-cylinder four-stroke
Bore x Stroke	96.0mm x 62.1mm
Compression Ratio	12.0:1
Transmission	Close-ratio five-speed
Final Drive	#520 chain; 13T/48T
Front Brake	Single 240mm disc with twin-piston caliper
Rear Brake	Single 240mm disc
Front Tire	80/100-21
Rear Tire	120/80-19
Trail	114mm (4.5 inches)
Induction	PGM-FI, 46mm throttle body
Front Suspension	48mm inverted with rebound and compression damping adjustability; 12.2 inches travel
Rear Suspension	Pro-Link single shock with rebound and compression damping adjustability; 12.4 inches of travel
Wheelbase	58.7 inches
Seat Height	37.6 inches
Fuel Capacity	1.5 gallons
