SECTION 00 - GENERAL INFORMATION
00-36
40

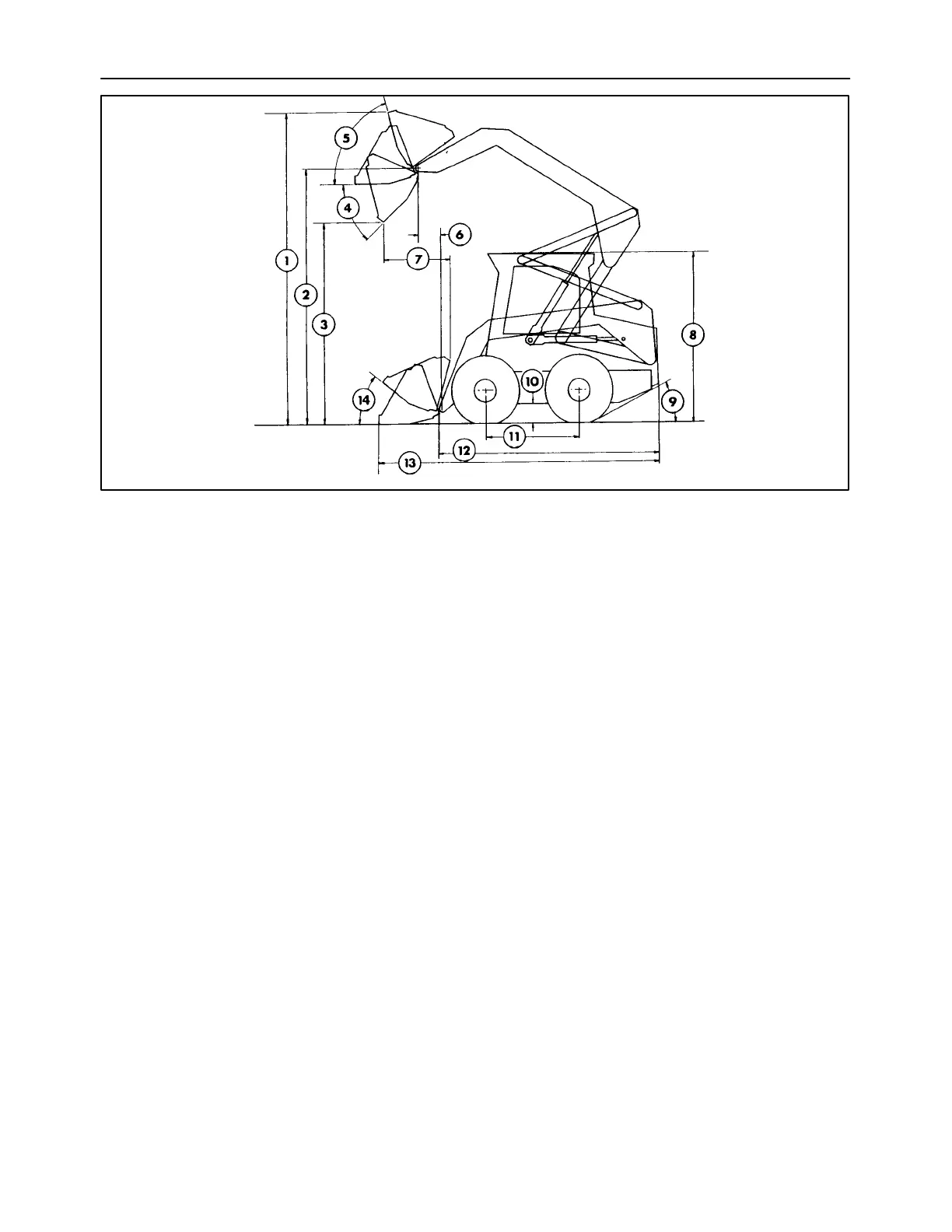

DIMENSIONS - LS160 AND LS170 WITH 66, DIRT AND FOUNDRY BUCKET AND10 X 16.5 TIRES - CM (IN.)
1 - MAXIMUM OPERATING HEIGHT 355.7 cm (140.0″). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 - HEIGHT TO HINGE PIN 293.4 cm (115.5″). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 - DUMP HEIGHT 229.6 cm (90.4″). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 - DUMP ANGLE (MAX.) 46°. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 - ROLLBACK FULLY RAISED 83°. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 - BOOM REACH TO PIVOT PIN (At max. reach) 37.0 cm (14.56″). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 - DUMP REACH @ MAXIMUM HEIGHT 70.5 cm (27.75″). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 - OVERALL HEIGHT 189.9 cm (74.75″). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 - ANGLE OF DEPARTURE 23°. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10- GROUND CLEARANCE
(CHAIN CASE) 19.6 cm (7.7″). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
(BELLY PAN) 22.9 cm (9″). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11- WHEELBASE 108 cm (42.5″). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12- OVERALL LENGTH LESS BUCKET 257.8 cm (101.5″). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13- OVERALL LENGTH w/BUCKET 322.0 cm (126.75″). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14- ROLL BACK ANGLE (BOOM DOWN) 36°. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
