5.6.2.2 Installation
Common bell setup requires no programming. It is implemented when you power on
the system.

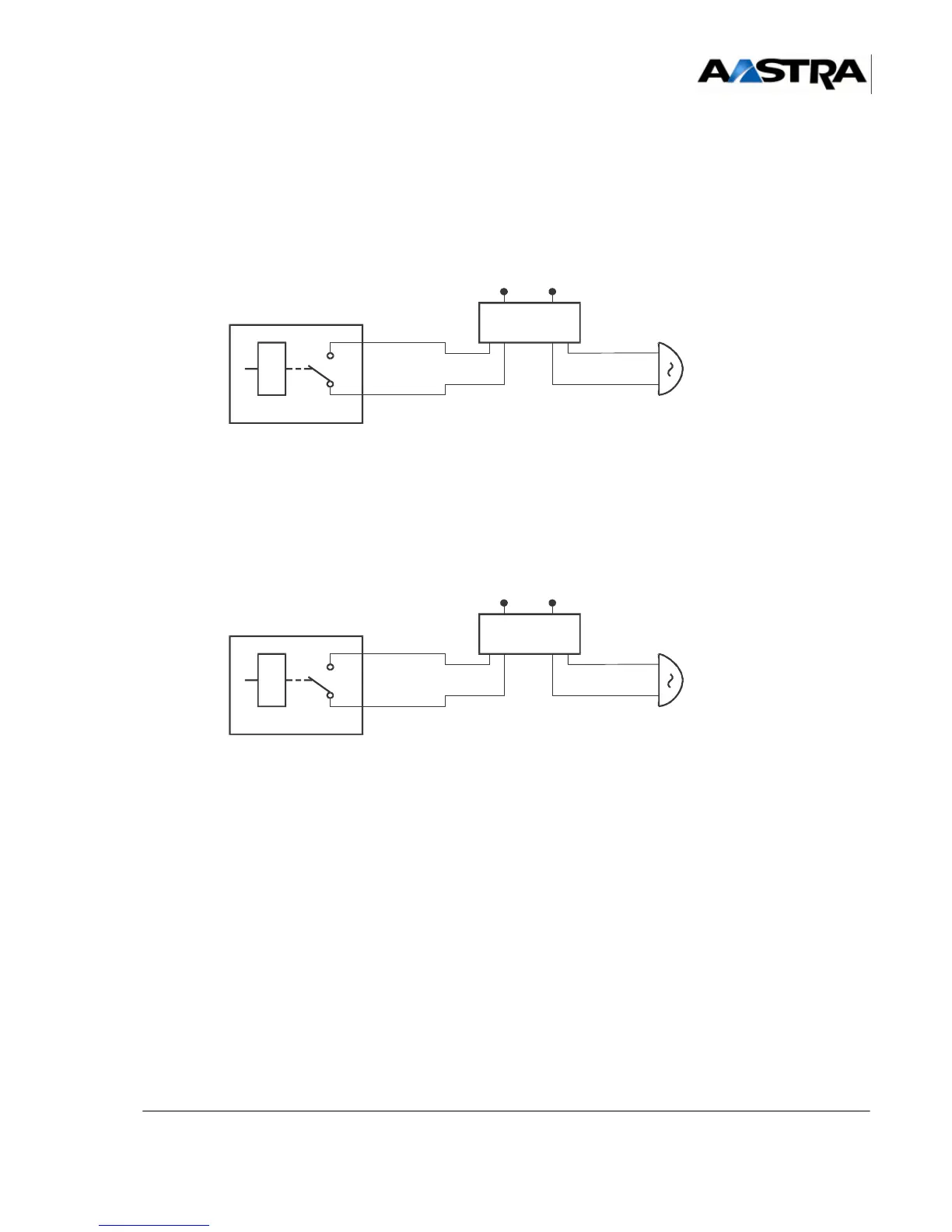

Figure 5.2 C
ONNECTING A COMMON BELL (IUCV-D CARD)
Figure 5.3 C
ONNECTING A COMMON BELL (UCV CARD)
5.6.3 Alarm bell
5.6.3.1 Description
The iPBX’s CPU card (UCV and IUCV-D) includes a relay used to connect an alarm bell.
This relay is triggered by a problem detected on the synchronisation clock selected by the
system. Alarms are assigned by MMC (AXD)
Carte IUCT
Secteur 230V
1 interface SLAT type TAT 524
La sonnerie d'alarme est commandée par le relais R3
Il est mis à votre disposition un contact sec sur J10 (courant max : 1 A)
Sonnerie
alternative
type 1000 Ω
Interface
sonnerie
SLAT
11
12
J10
R3
2
1
Secteur 230V
1 interface SLAT type TAT 524
La sonnerie d'alarme est commandée par le relais R3
Il est mis à votre disposition un contact sec sur J10 (courant max : 1 A)
Sonnerie
alternative
type 1000 Ω
Interface
sonnerie
SLAT
11
12
J10
R3
2
1
#ARTE)5#6$
Secteur 230V
1 interface SLAT type TAT 524
Sonnerie
alternative
type 1000 Ω
Interface
sonnerie
SLAT
11
12
R3
2
1
#ARTE5#6
*!
,ASONNERIEGÏNÏRALEESTCOMMANDÏEPARLERELAIS2
)LESTMISÌVOTREDISPOSITIONUNCONTACTSECSUR*!COURANTMAX!
