Einstellen des DP
1. Den DP öffnen, und die zwei Einstellschrauben (4) des rechten Scharniers lösen.
2. Die Position des DP einstellen.
Für Kopienmuster (d): Den DP absenken (·).
Für Kopienmuster (e): Den DP anheben (B).
Änderungsbetrag pro Skalenstrich: Ca. 0,5 mm
3. Die zwei Einstellschrauben (4) wieder
festziehen.
4. Die Originalmatte (B) abnehmen und wieder
anbringen (siehe Schritte 4 und 5 auf Seite
3).
Ajuste del DP
1. Abra el DP y afloje los dos tornillos de ajuste (4) de la bisagra derecha.
2. Ajuste la posición del DP.
Para la copia de muestra (d): Mueva el DP abajo (·).
Para la copia de muestra (e): Mueva el DP arriba (B).
Cantidad de cambio de escala: Aprox. 0,5 mm
3. Apriete los tornillos de ajuste (4).
4. Desmonte la plancha de original (B) y vuelva
a colocar (vea los pasos 4 y 5 en la página
3).
Réglage du DP
1. Ouvrez le DP et desserrez les deux vis de réglage (4) de la charnière droite.
2. Réglez la position du DP.
Pour l’exemple de copie (d): Déplacez le DP vers le bas (·).
Pour l’exemple de copie (e): Déplacez le DP vers le haut (B).
Quantité de changement par pas: Environ 0,5 mm
3. Resserrez les deux vis de réglage (4).
4. Retirez le tapis d’original (B) et remettez-le
en place. (Reportez-vous aux étapes 4 et 5 à
la page 3.)
Regolazione del DP
1. Aprire il DP e allentare le due viti di regolazione (4) della cerniera destra.
2. Regolare la posizione del DP.
Per un esempio di copia (d): Muovere il DP verso il basso (·).
Per un esempio di copia (e): Muovere il DP verso l’alto (B).
Variazione graduale: Circa 0,5 mm
3. Stringere le due viti di regolazione (4).
4. Rimuovere il coprioriginale (B) e reinserirlo
(vedere i passi 4 e 5 a pagina 3).
调整 DP
1. 打开 DP，松弛铰链右侧的 2 个调整螺丝 (4)。
2. 调整 DP 的位置。
测印件(d)时 ：将DP盖向下(·)移动。
测印件(e)时 ：将DP盖向上(B)移动。
每 1 格的移动量：约 0.5mm
3. 紧固 2 个调整螺丝 (4)。
4. 拆下原稿垫 (B)，参照第 3 页的步骤 4 和 5 再
次装上。
DP の調整
1. DP を開き、ヒンジ右側の調整ビス (4)2 本をゆるめる。
2. DP の位置を調整する。
コピーサンプル (d) の場合：DP 本体を下（·）へ動かす。
コピーサンプル (e) の場合：DP 本体を上（
B）へ動かす。
1 目盛り当たりの変化量：約 0.5mm
3. 調整ビス (4)2 本を締める。
4. 原稿マット (B) を取り外し、3 ページの手順
4、5 を参考に再度取り付ける。

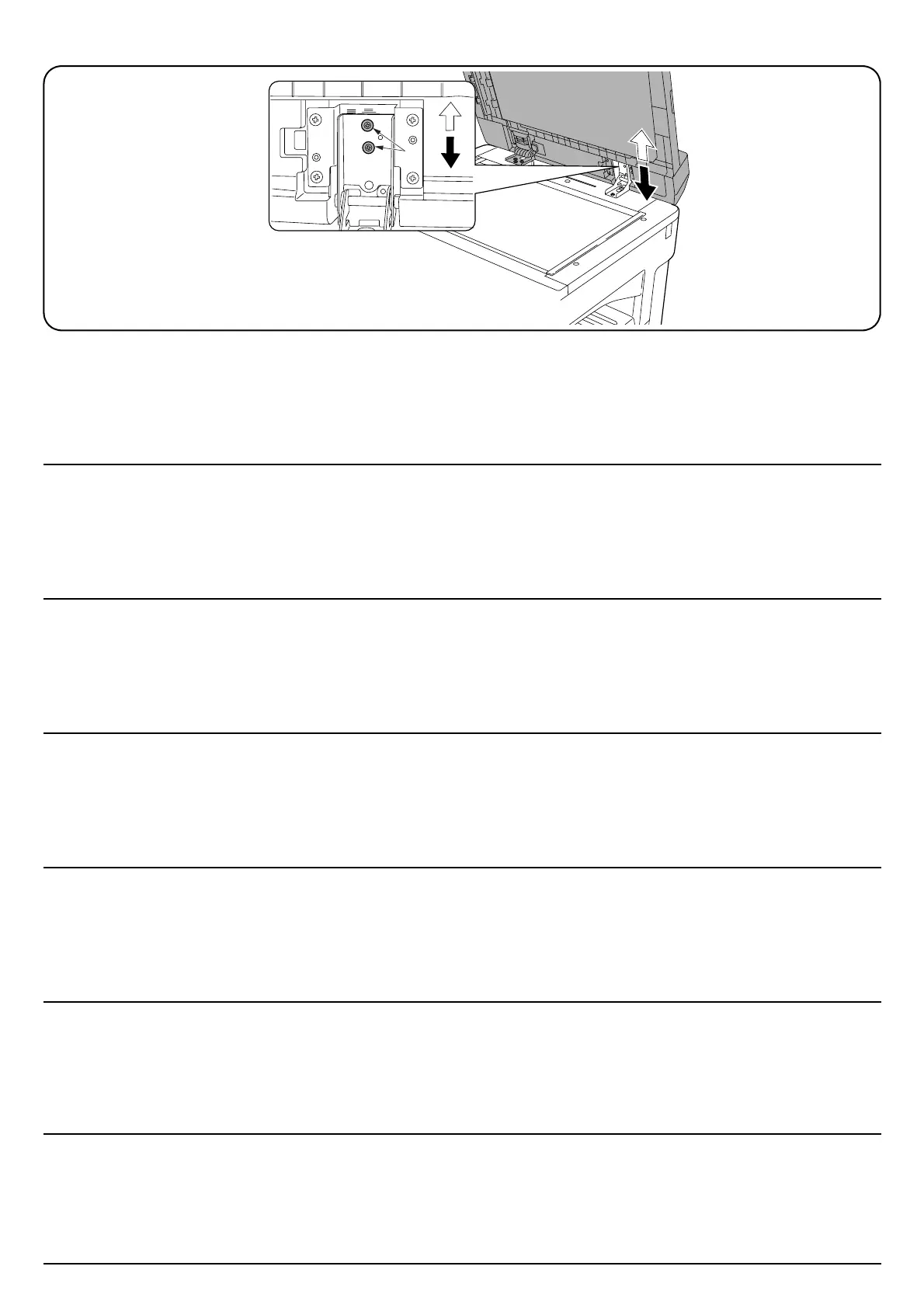

Adjusting the DP
1. Open the DP and loosen two adjusting screws (4) of right hinge.
2. Adjust the position of the DP.
For copy example (d): Move the DP down (·).
For copy example (e): Move the DP up (B).
Amount of change per scale: Approx. 0.5 mm
3. Tighten two adjusting screws (4).
4. Remove the original mat (B) and refit it (see
steps 4 and 5 on page 3).
