Installation

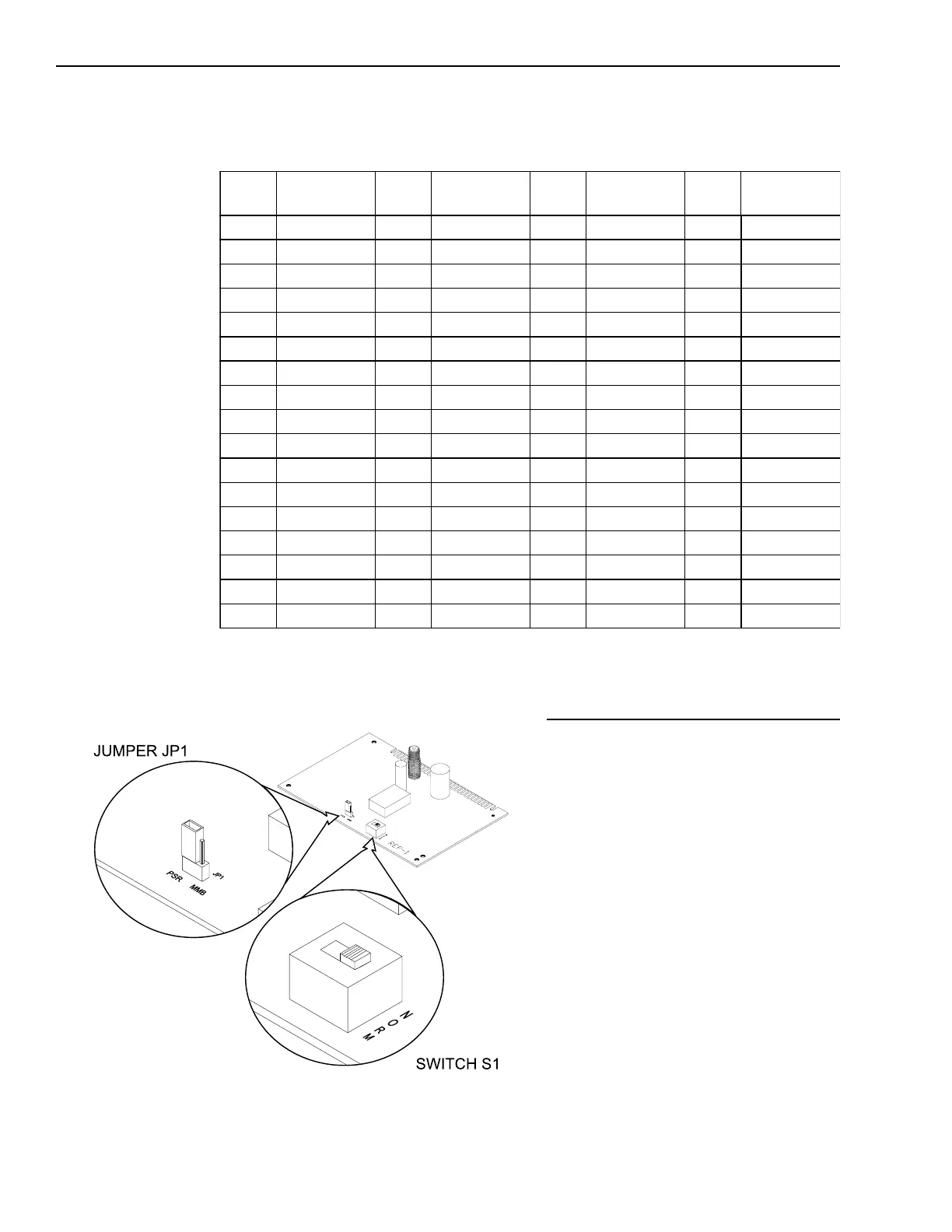

Switch S1 and Jumper JP1 on the REP-1
NIM-1R PANEL NUMBER PROGRAMMING (S2)
Address 8 7 6 5 4 3 2 1 Address 8 7 6 5 4 3 2 1 Address 8 7 6 5 4 3 2 1 Address 8 7 6 5 4 3 2 1
000 R O O O O O O O 016 S O O X O O O O 032 S O X O O O O O 048 S O X X O O O O
001 S O O O O O O X 017 S O O X O O O X 033 S O X O O O O X 049 S O X X O O O X
002 S O O O O O X O 018 S O O X O O X O 034 S O X O O O X O 050 S O X X O O X O
003 S O O O O O X X 019 S O O X O O X X 035 S O X O O O X X 051 S O X X O O X X
004 S O O O O X O O 020 S O O X O X O O 036 S O X O O X O O 052 S O X X O X O O
005 S O O O O X O X 021 S O O X O X O X 037 S O X O O X O X 053 S O X X O X O X
006 S O O O O X X O 022 S O O X O X X O 038 S O X O O X X O 054 S O X X O X X O
007 S O O O O X X X 023 S O O X O X X X 039 S O X O O X X X 055 S O X X O X X X
008 S O O O X O O O 024 S O O X X O O O 040 S O X O X O O O 056 S O X X X O O O
009 S O O O X O O X 025 S O O X X O O X 041 S O X O X O O X 057 S O X X X O O X
010 S O O O X O X O 026 S O O X X O X O 042 S O X O X O X O 058 S O X X X O X O
011 S O O O X O X X 027 S O O X X O X X 043 S O X O X O X X 059 S O X X X O X X
012 S O O O X X O O 028 S O O X X X O O 044 S O X O X X O O 060 S O X X X X O O
013 S O O O X X O X 029 S O O X X X O X 045 S O X O X X O X 061 S O X X X X O X
014 S O O O X X X O 030 S O O X X X X O 046 S O X O X X X O 062 S O X X X X X O
015 S O O O X X X X 031 S O O X X X X X 047 S O X O X X X X 063 S O X X X X X X
--- -------- --- -------- --- -------- 064 S X O O O O O O
S=Closed selects Style 7
S=Open selects Style 4
O=Open or OFF
X=Closed or ON
R=Closed selects AnaLASER
R=Open selects FSI
Installing the REP-1
There is one switch (S1) and one
jumper (JP1) on the REP-1 that must
be set before installing the REP-1 in
the MOM module.
Setting the Switch on REP-1
Select the right-side position (NORM)
of switch S1 when the REP-1 is used
as a repeater. NOTE: Do not use the
left-side position.
Selecting the Correct Position for the JP1
Jumper
The REP-1 provides electrical isolation
between the local power supply and
the RS-485 lines. The JP1 jumper on
