1 690 386 081 2018-02-22| Robert Bosch GmbH
102 | EL–52425 | Tuotekuvausfi
HUOMIO – EL–52425 -laitteesta putoavat
esineet aiheuttavat loukkaantumisvaaran.
¶ Kiinnitä töiden aikana kalibrointialusta ja
varmista laseryksikkö P-Assist varmuus-
köysillä.
¶ Poista kalibrointialusta ja laseryksikkö
asennuksen, purun ja kuljetuksen yhtey-
dessä.
VAROITUS - lasersäde voi aiheuttaa vaikei-
ta silmävammoja.
¶ Suoraan laserlähteeseen ei saa katsoa.
¶ Lasersädettä ei saa koskaan suunnata
muihin henkilöihin, ei varsinkaan kasvoi-
hin ja silmiin.
¶ Toimintatarkastusta varten pidä jotakin
esinettä laserin ulostulokohdan edessä.
3. Tuotekuvaus
3.1 Määräystenmukainen käyttö
EL–52425 -laitetta saa käyttää vain ajoneuvojen anturei-
den ja kameroiden staattiseen kalibrointiin. Ratkaisevia
ovat ajoneuvon valmistajan erityiset korjaus- ja huolto-
ohjeet. Käyttö muihin tarkoituksiin tai laajemmalti on
määräysten vastaista.
3.2 Mittauspaikan edellytys
Mittauspaikan tasaisuus
R Ajoneuvon pitää seista tasaisella alustalla.
R Lattiataso ei saa olla enempää kuin ±7mm/m.
Tämä vastaa 0,4astetta.
Testipaikan edellytykset
R Ajoneuvon pitää olle tyhjä.
R Ajoneuvon pyörien rengaspaineen pitää vastata
ohjepainetta.
R Kalibrointialusta pitää sijoittaa samalle tasaiselle
pinnalle missä ajoneuvo on.
R Kalibrointialustan pitää olla puhdas eikä siinä saa
olla merkintöjä, värivirheitä tai muita puutteita.
R Suorita kalibrointi normaaleissa valo-olosuhteissa:
$ Päivänvalo, fluoresoiva valo, perinteinen LED-
valo.
$ Kameran näkökentässä ei saa olla kirkkaita va-
lolähteitä.
3.3 Toimitussisältö / erikoisvarusteet
Määrittely Tilausnumero
Peruslevy
asennusmateriaalilla 1 690 381 263
Pystypylväs sekä luisti 1 690 381 254
Alkuperäinen käyttöohje 1 690 386 081
Rullanauhamitta 1 693 740 533
Merkintänaru 1 693 740 815
Riippuluoti 1 693 740 685
Tarkkuuspidin kannattimella 1 690 381 261
Mittanauhapidin 1 690 382 499
Yleiskomponentti tyyppi 1 1 690 382 288
Suojavarustus 1 690 382 497
Yleiskomponentti tyyppi 3
1)
1 690 382 485
Paikanosoitin (EL
–51747-2)
1) 2)
1 690 382 583
Laseryksikkö
1)
1 690 381 124
Varmistusköysi
1)
1 690 381 237
Apusäädin
1)
1 690 381 210
1)
Erikoislisävaruste
2)
Yleiskomponenttiin, tyyppi 3
3.4 EL–52425
1
2
3
4
5
6

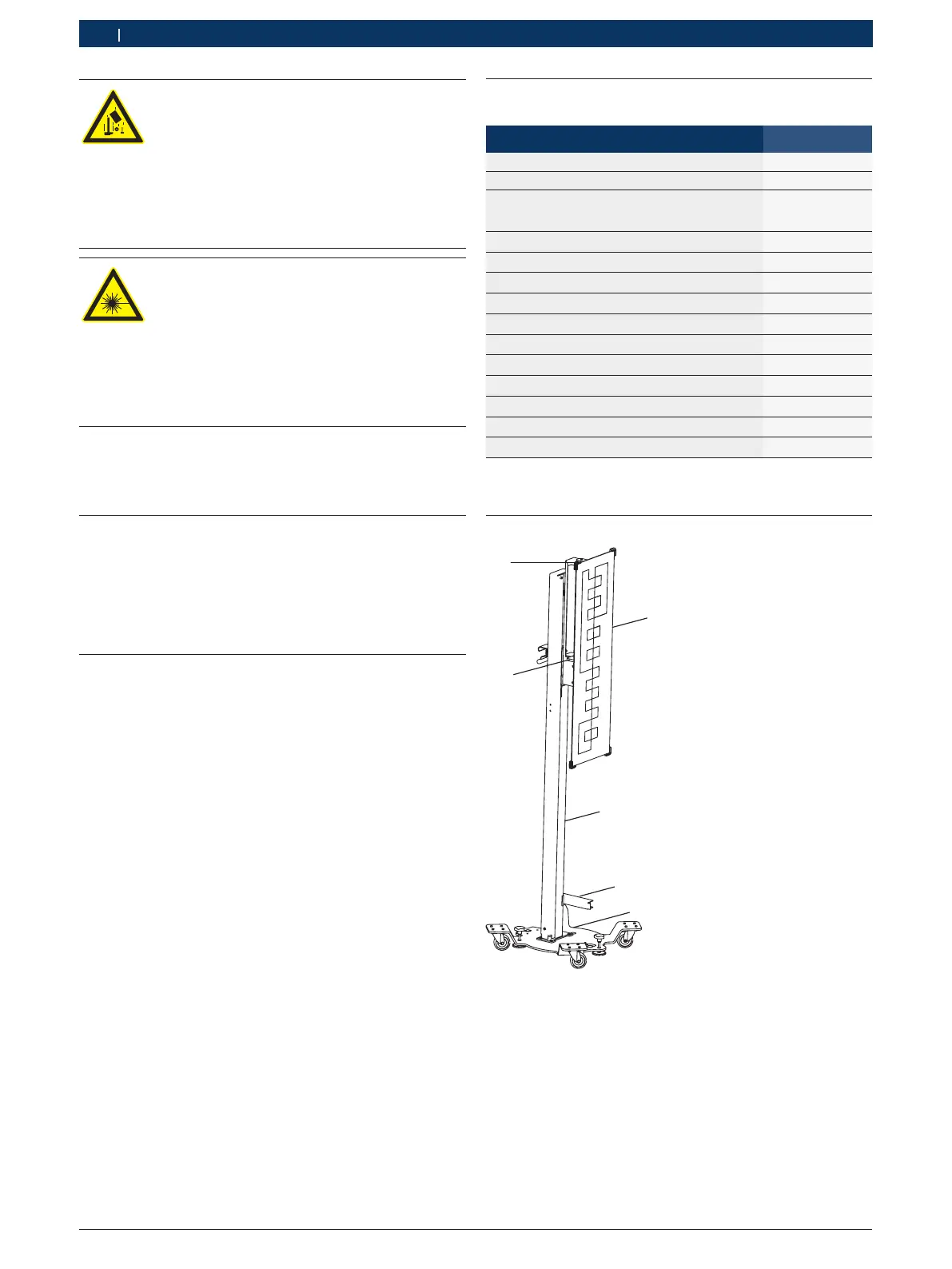

Kuva 1: EL–52425
1 Tarkkuuspitimen kannatin
2 Kalibrointialusta
3 Pystypylväs
4 Mittanauhan pidike
5 Liikuteltava peruslevy
6 Tarkkuuspidin
