1 690 386 081 2018-02-22| Robert Bosch GmbH
198 | EL–52425 | Opis proizvodahr
OPREZ – opasnost od ozljeđivanja
padajućim dijelovima s EL–52425.
¶ Pričvrstite kalibracijsku ploču prilikom
rada i osigurajte lasersku jedinicu P-
Assist sigurnosnom užadi.
¶ Pri montaži, demontaži i transportu
uklonite kalibracijsku ploču i lasersku
jedinicu.
UPOZORENJE – teška oštećenja očiju
zbog laserskog mlaza.
¶ Nikada ne gledajte izravno u izvor lasera.
¶ Laserski mlaz nikad ne usmjeravajte na
osobe, naročito ne na lice i oči.
¶ Pri kontroli funkcija držite predmet pred
izlaznom točkom lasera.
3. Opis proizvoda
3.1 Propisna upotreba
EL–52425 smije se upotrebljavati samo za statičko um-
jeravanje senzora i kamera na motornim vozilima. Po-
sebne upute za popravak i servis proizvođača proizvoda
iznimno su važne. Drugačija ili iz toga proizašla uporaba
smatra se nenamjenskom.
3.2 Preduvjeti mjernog mjesta
Ravnina mjernog mjesta
R Vozilo mora stajati na ravnoj podlozi.
R Razina poda ne smije varirati više od ±7mm/m.
To odgovara 0,4stupnjeva.
Uvjeti ispitnog mjesta
R Vozilo mora biti prazno.
R Kotači vozila moraju imati zadani tlak guma.
R Kalibracijska ploča mora stajati na istoj površini kao
vozilo.
R Kalibracijska ploča mora biti čista i ne smije imati
oznake, promjene boje ili druge nedostatke.
R Izvodite kalibracijski postupak kod normalnih uvjeta
osvjetljenja:
$ dnevno svjetlo, fluorescentno svjetlo, uobičajeno
LED svjetlo.
$ U vidnom polju kamere ne smije biti svijetlog izvo-
ra svjetlosti.
3.3 Opseg isporuke / posebni pribor
Naziv Broj narudžbe
Osnovna ploča
s materijalom za montažu 1 690 381 263
Samostojeći stup s klizačem 1 690 381 254
Originalne upute za uporabu 1 690 386 081
Metar u traci 1 693 740 533
Traka za označavanje 1 693 740 815
Visak 1 693 740 685
Precizni držač s prihvatom 1 690 381 261
Držač mjerne trake 1 690 382 499
Univerzalni target tipa 1 1 690 382 288
Štitnik 1 690 382 497
Univerzalni target tipa 3
1)
1 690 382 485
Pokazivač položaja (EL
–51747-2)
1) 2)
1 690 382 583
Laserska jedinica
1)
1 690 381 124
Sigurnosno uže
1)
1 690 381 237
Pomagalo za podešavanje
1)
1 690 381 210
1)
Dodatna oprema
2)
Za univerzalni target tipa 3

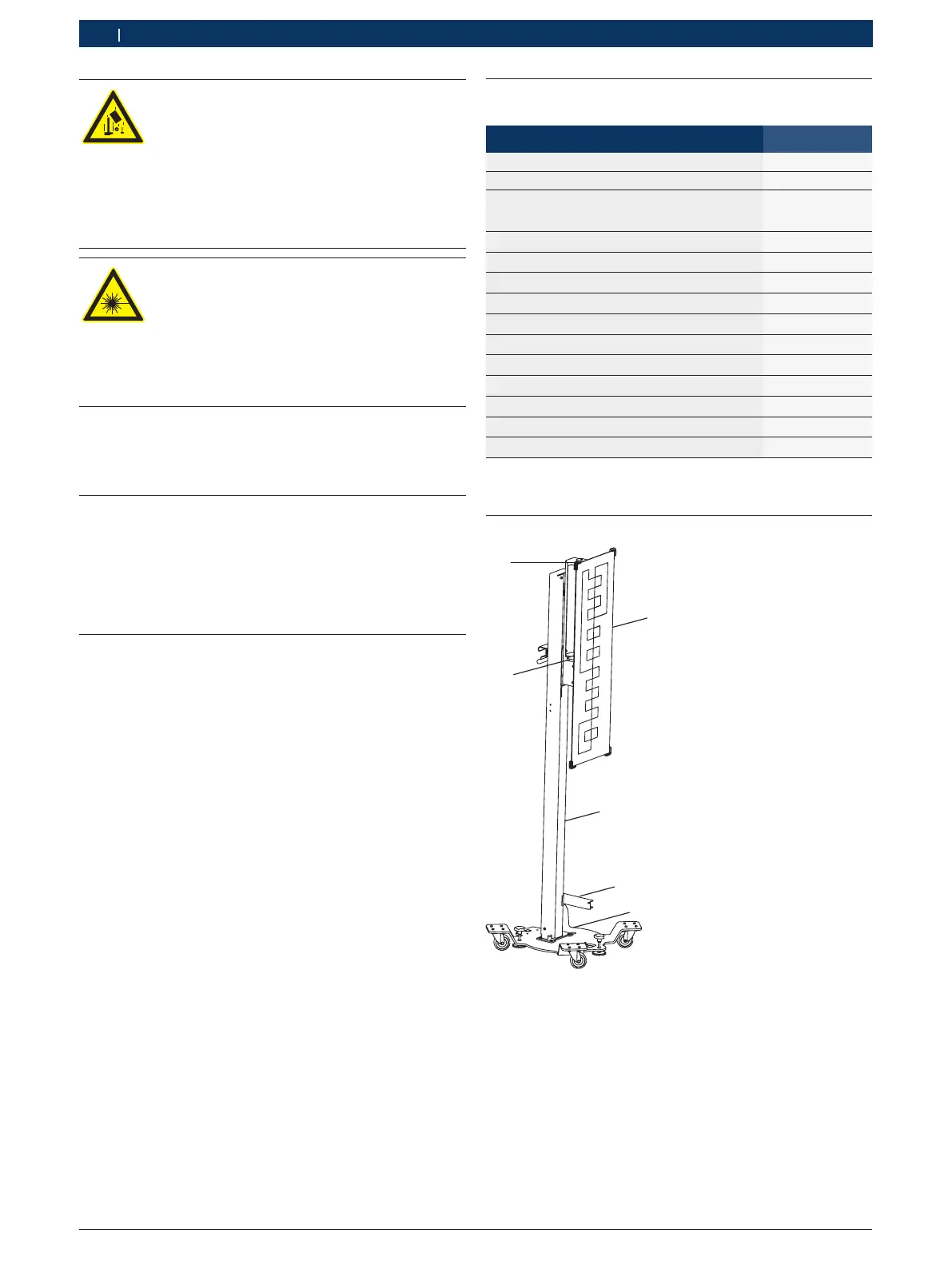

3.4 EL–52425
1
2
3
4
5
6
Sl. 1: EL–52425
1 Prihvat preciznog držača
2 Kalibracijska ploča
3 Samostojeći stup
4 Držač mjerne trake
5 Pokretna osnovna ploča
6 Precizni držač
