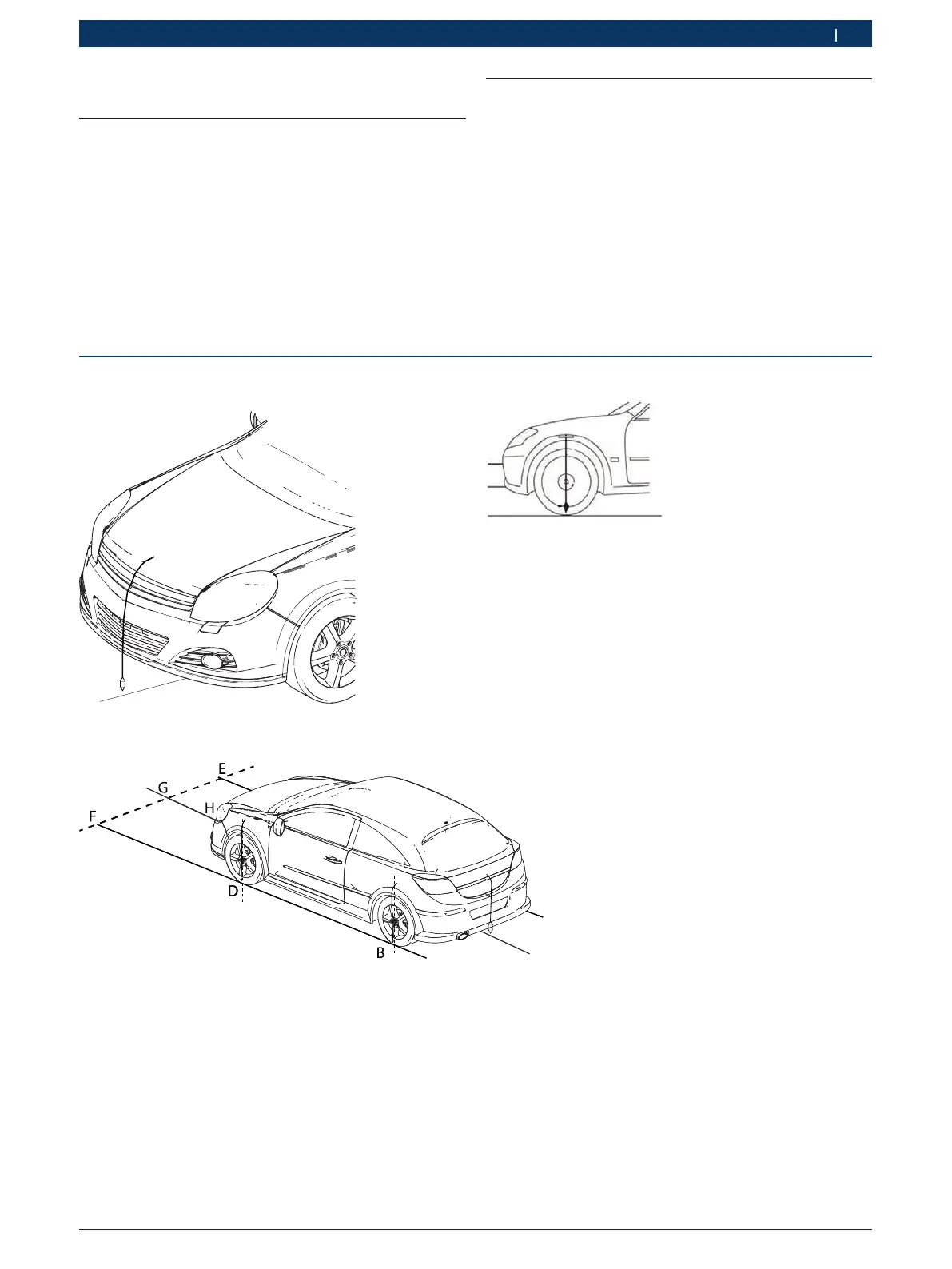

Fig. 7: Vue avant du fil à plomb
x
Fig. 8: Vue latéral du fil à plomb
5.2 Exemple d'orientation
1. Apposer les repères au sol avec le fil à plomb sur le
véhicule et orienter le EL–52425 en fonction de ces
derniers.
2. Apposer les marquages pour l'alignement au sol.
Positionner le EL–52425 devant le véhicule.
3. Orienter le EL–52425 au milieu entre les repères au
sol gauche et droit F et E, utiliser ici la fenêtre de
contrôle dans le bâti comme référence.
4. Déplacer en même temps lentement la plaque de
base jusqu'à ce que les deux aiguilles pointent sur la
ligne G-H dans la fente de la plaque de base.
5. Utilisation
5.1 Orientation
i
Les valeurs spécifiques pour l'alignement précis du
EL–52425 sont décrites dans les "notices de répara-
tion" correspondantes du constructeur du véhicule.
Fig. 9: Vue avant gauche du fil à plomb
