1 690 386 081 2018-02-22| Robert Bosch GmbH
Montaż | EL–52425 | 139 pl

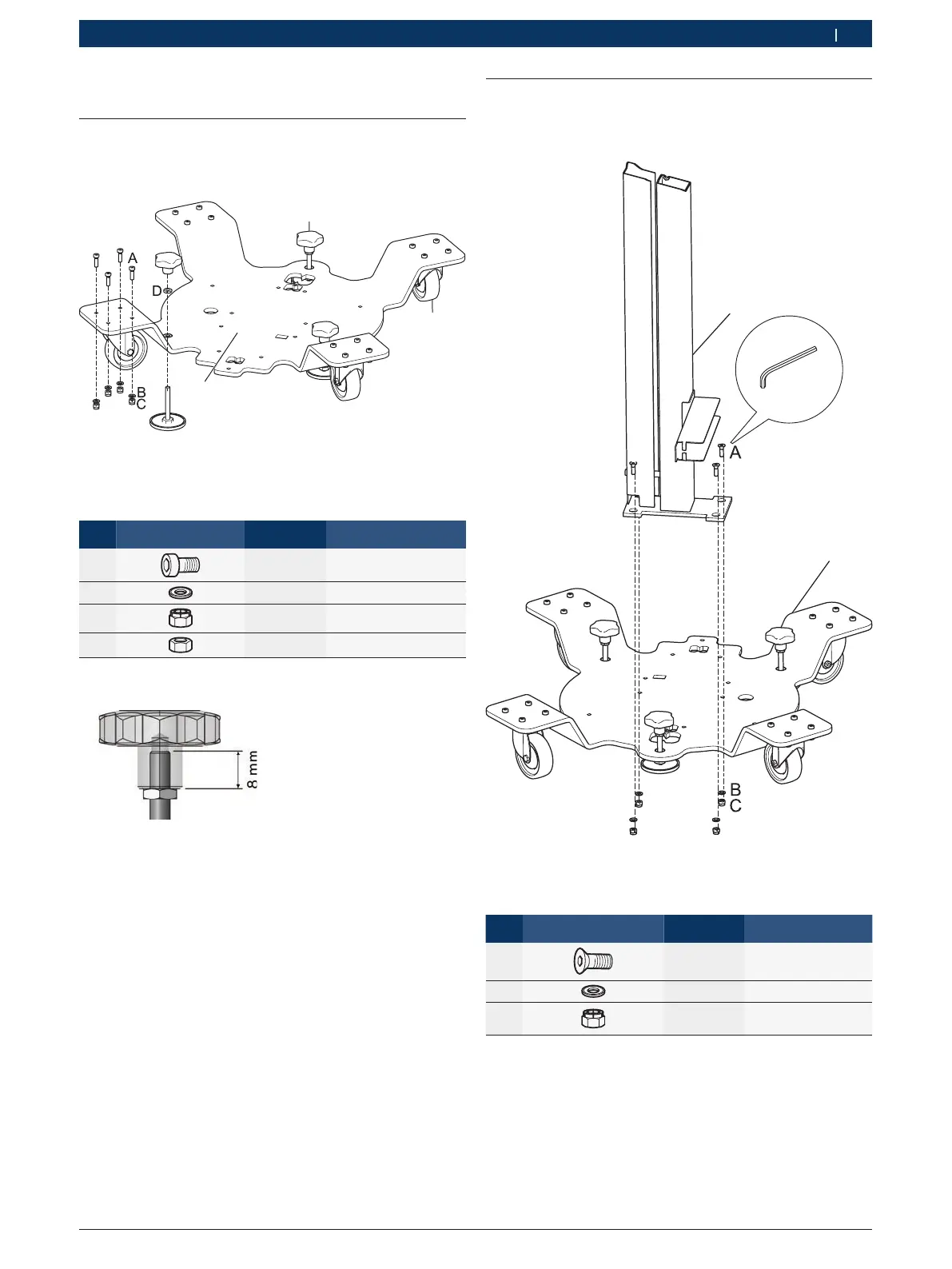

4. Montaż
4.1 Stelaż
¶ Montaż rolek kierujących i stóp na stelażu.
1
2
3
Rys. 2: Stelaż
1 stopa 3x
2 rolka kierująca 4x
3 pozycja słupka
Poz. Rodzaj mocowania Liczba Rozmiar [mm]
A
16 x M 6 x 20
B
16 x M 6
C
16 x M 6
D
3 x M 8
Tab. 1: Materiał mocujący stelaż
i Tabela 1 i 2 = zestaw części 1 690 381 203
4.2 Słupek
¶ Montaż słupka na płytce podstawowej.
1
2
Rys. 3: Słupek
1 kolumna
2 płytka podstawowa
Poz. Rodzaj mocowania Liczba Rozmiar [mm]
A
4 x M 6 x 25
B
4 x M 6
C
4 x M 6
Tab. 2: Materiał mocujący słupek
