1 690 386 081 2018-02-22| Robert Bosch GmbH
158 | EL–52425 | Technická údržbacs
5.9 Upevnění kalibrační tabule
1
2
3
4

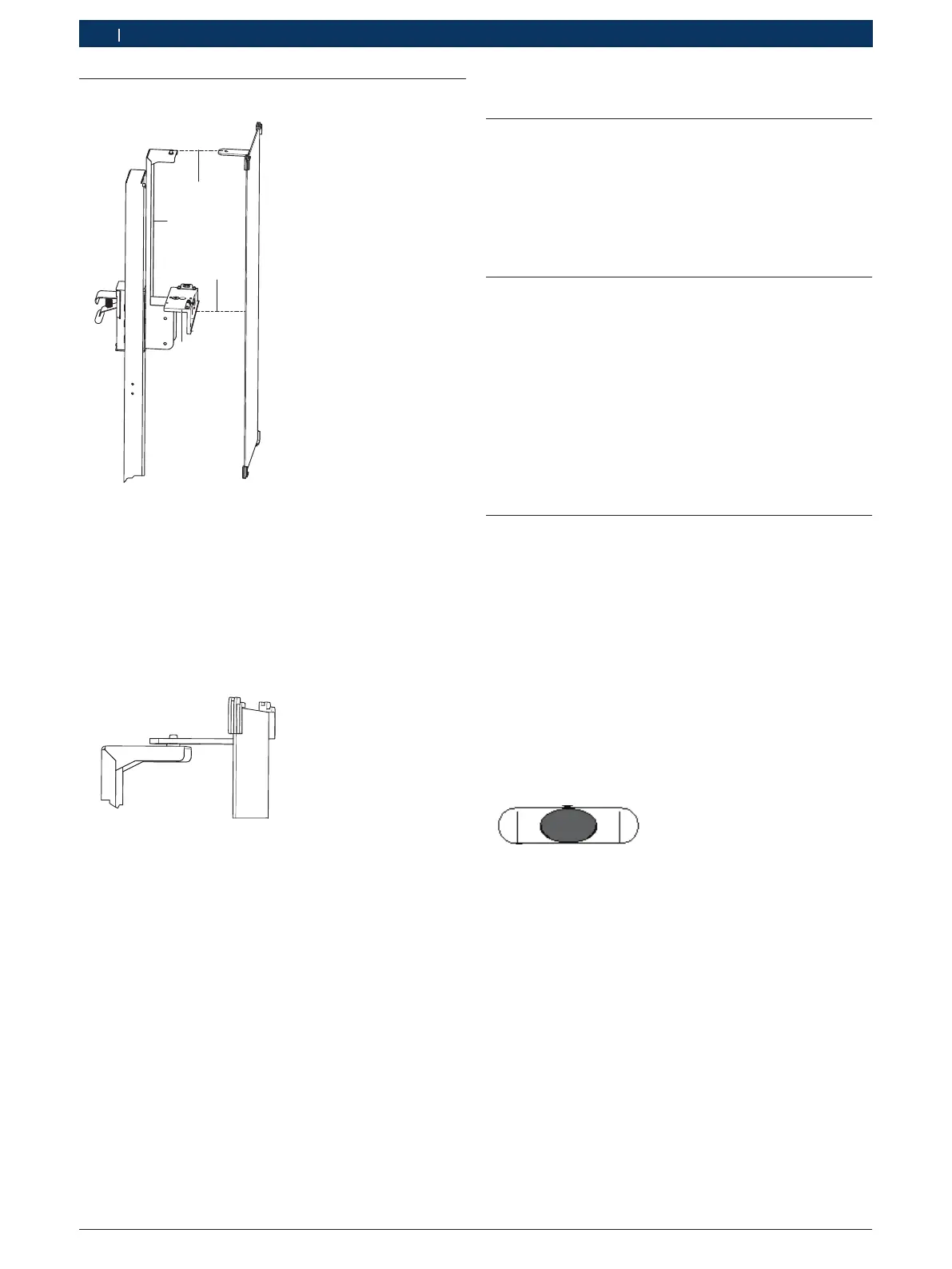

Obr. 17: Kalibrační tabule
1 Poloha 1
2 Poloha 2
3 Přídržné rameno kalibrační tabule ¹
)
4 Přesný držák
¹
)
V závislosti na objednaném provedení rozsahem dodávky
¶ Kalibrační tabuli upevněte nejprve u polohy 1 a poté
u polohy 2.
Obr. 18: Vzdálenost
1 Vzdálenost poloha 1
i Při upevnění u polohy 2 musí kalibrační tabule
rovinně přiléhat k přesnému držáku (Pin musí zapad-
nout).
! Kalibrační tabule:
$ Dbejte na to, aby kalibrační tabule rovinně
přiléhala.
$ Dbejte na to, aby byla kalibrační tabule upevněna
u polohy 1 a 2.
$ Poškozené kalibrační tabule vyměňte.
6. Technická údržba
6.1 Čištění
¶ EL–52425 čistěte jen neutrálními čisticími
prostředky a měkkými hadříky, které nepouští vlák-
na.
! Hrubé dílenské čisticí hadry a abrazivní čisticí
prostředky mohou EL–52425 poškodit.
6.2 Zkouška
R EL–52425 nechte v případě ovlivnění funkce nebo
poškození přezkoušet autorizovaným zákaznickým
servisem.
R U lícovaných kolíků zkontrolujte opotřebení.
R Zkontrolujte zapečetění libel.
R U magnetů, libel a dosedacích ploch tabulí a lase-
ru zkontrolujte z hlediska poškození, míst nárazu,
chybějících dílů.
R Dosedací plochy pravidelně čistěte.
R V případě odchylek/poškození
6.3 Zkouška vodováhou
R EL–52425 instalujte, tabuli 1690382288 upevněte
v kalibrační výšce, EL–52425 podle libel středově
vyrovnejte.
R Použijte obvyklou vodováhu s přesností nejméně
1mm/m.
1. Přiložte k přední straně upevněné tabule a libe-
lu u vodováhy porovnejte s libelou u držáku (úhel
naklonění).
2. Přiložte bočně u sloupku a libelu vodováhy porovnej-
te s libelou u držáku (úhel klopení).
" Vzdušná bublina vodováhy nesmí při obou zkouškách
překročit střed značek. Pokud se tak přesto stane,
EL–52425 již dále nepoužívejte a informujte servis.
Obr. 19: Vzduchová bublina vodováhy
i Zkušební prostředky ke kontrole EL–52425 a laseru
je možné objednat u výrobce.
