78 | EL–52425 | Productbeschrijvingnl
VOORZICHTIG – Gevaar voor letsel door
vallende objecten van EL–52425.
¶ Tijdens het werken het kalibratiepaneel
bevestigen en de lasereenheid P-Assist
met de borgkabels zekeren.
¶ Bij de montage, demontage en bij het
transport het kalibratiepaneel en de
lasereenheid verwijderen.
WAARSCHUWING – Ernstige oogschade
door laserstraal.
¶ Nooit in de laserbron kijken.
¶ Laserstraal nooit op personen en vooral
niet op gezichten en ogen richten.
¶ Houd voor het controleren van de wer-
king een voorwerp voor het uittredepunt
van de laser.
3. Productbeschrijving
3.1 Beoogd gebruik
EL–52425 is alleen bedoeld voor de statische kalibratie
van sensoren en camera's op motorvoertuigen. Maatge-
vend zijn de specifieke reparatie en servicehandleidin-
gen van de voertuigfabrikanten. Een ander of verderga-
and gebruik geldt als niet reglementair.
3.2 Meetplaats voorwaarde
Vlakheid meetplaats
R Het voertuig moet op een horizontaal vlak staan.
R Het vloerniveau mag niet meer dan ±7mm/m varië-
ren.
Dit komt overeen met 0,4graden.
Testplaatsomstandigheden
R Voertuig moet leeg zijn.
R Banden van het voertuig moeten de voorgeschreven
bandenspanning hebben.
R Kalibratiepaneel moet op hetzelfde vlakke oppervlak
staan als het voertuig.
R Het kalibratiepaneel moet schoon zijn en vrij van
markeringen, ontkleuringen en andere gebreken.
R Kalibratieprocedure bij normale lichtomstandighe-
den uitvoeren:
$ Daglicht, fluorescerend licht, conventioneel led-
licht.
$ In het blikveld van de camera mag geen heldere
lichtbron aanwezig zijn.
3.3 Leveringsomvang / extra accessoires
Benaming Bestelnummer
Grondplaat met
montagemateriaal 1 690 381 263
Staander met schuif 1 690 381 254
Originele gebruiksaanwijzing 1 690 386 081
Rolmaat 1 693 740 533
Slagkoord 1 693 740 815
Lood 1 693 740 685
Precisiehouder met opname 1 690 381 261
Maatlinthouder 1 690 382 499
Universeel target type 1 1 690 382 288
Beschermhoes 1 690 382 497
Universeel target type 3
1)
1 690 382 485
Positie-indicatie (EL
–51747-2)
1) 2)
1 690 382 583
Lasereenheid
1)
1 690 381 124
Borghaak
1)
1 690 381 237
Instelhulp
1)
1 690 381 210
1)
Speciale toebehoren
2)
Voor universeel target type 3
3.4 EL–52425
1
2
3
4
5
6

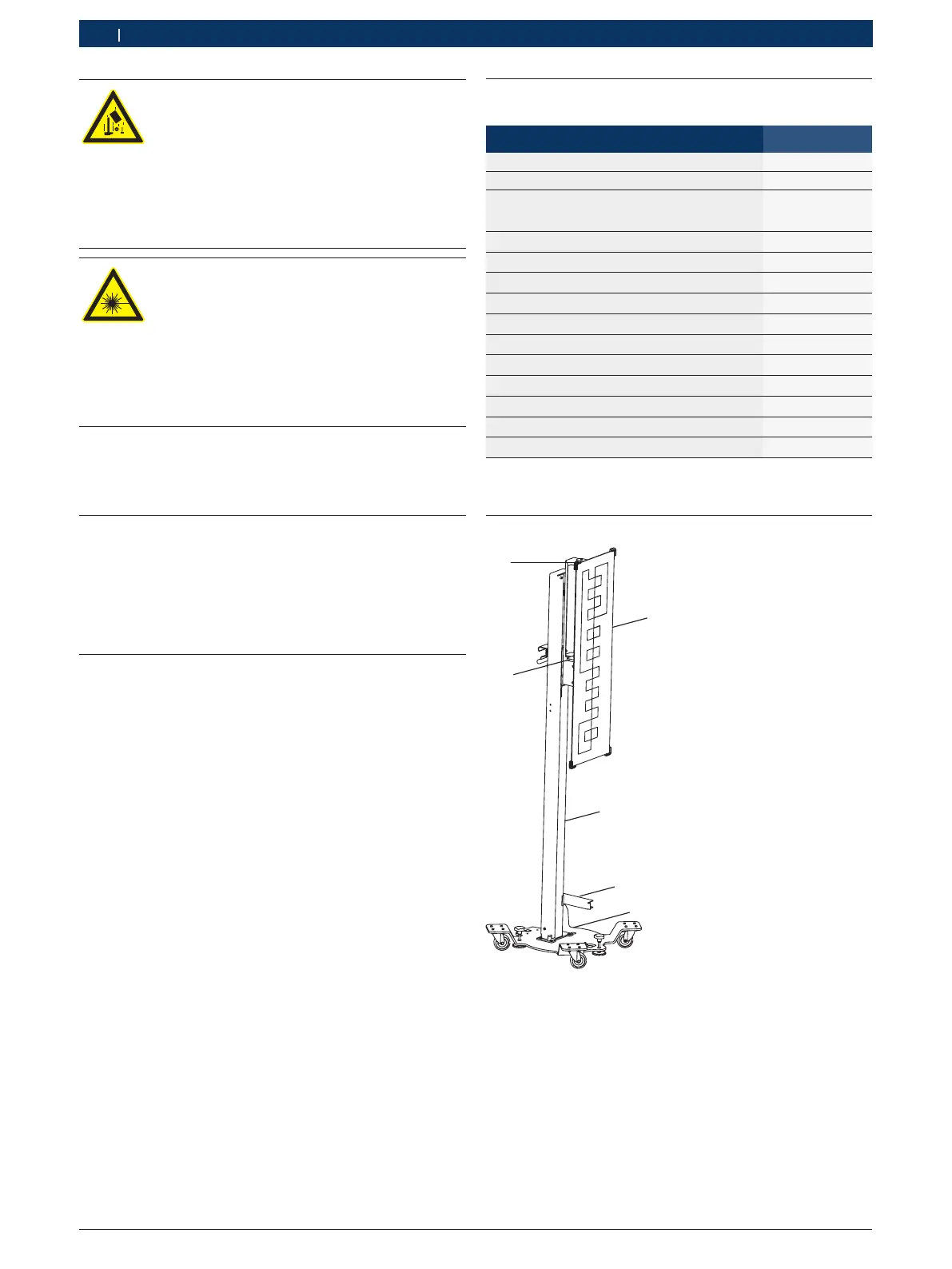

Afb. 1: EL–52425
1 Houder precisiehouder
2 Kalibratiepaneel
3 Staander
4 Maatlinthouder
5 Verrijdbare grondplaat
6 Precisiehouder
