1 690 386 081 2018-02-22| Robert Bosch GmbH
128 | EL–52425 | Monteringno
4.3 Endeanslag
¶ Trekk til skruene for hånd.
1
1

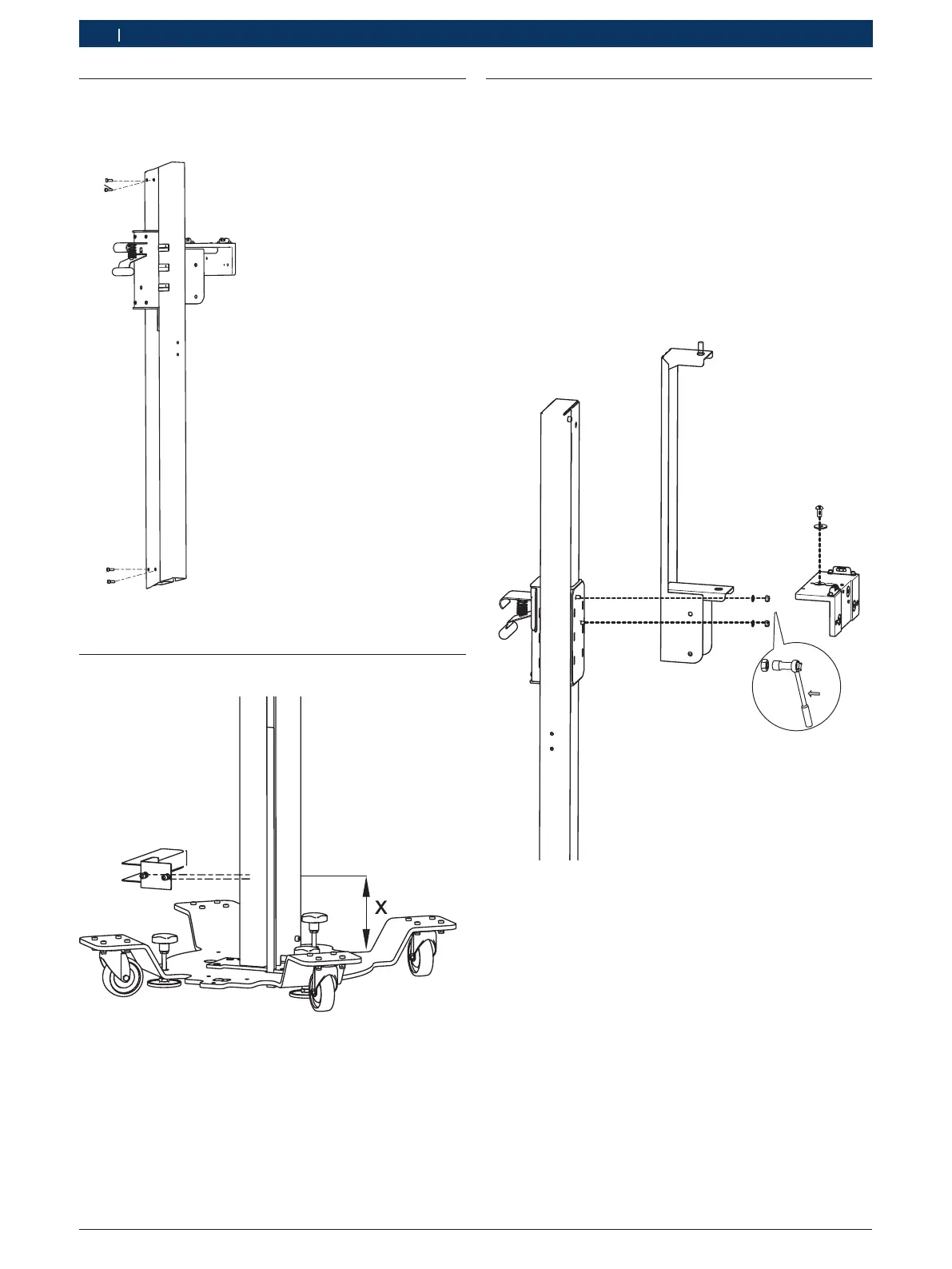

Fig. 4: Endeanslag
1 2 x M5 x 16
4.4 Holder målebånd
Fig. 5: Holder målebånd
X 0mm - 300mm
1. Plasser holderen for målebåndet i en høyde på 0mm
- 300
mm målt fra grunnplaten, eller følg særlige
spesifikasjoner fra kjøretøyprodusenten.
2. Trekk til skruene for hånd.
4.5 Feste presisjonsholder
i
Fjern presisjonsholderen slik at monteringen blir
enklere. Etter at "Feste presisjonsholder" er montert
setter du på plass presisjonsholderen igjen.
1. Plasser festet for presisjonsholderen på gjengebol-
ten på sleiden.
2. Trekk til festet for presisjonsholderen med selvlåsen-
de sekskantmutrene med maksimalt 5Nm.
! Større dreiemoment kan skade gjengeboltene.
13
Fig. 6: Feste festet for presisjonsholderen
